Способ введения уровня черного в сигнал, формируемый телевизионными трубками передающими среднюю составляющую сигнала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

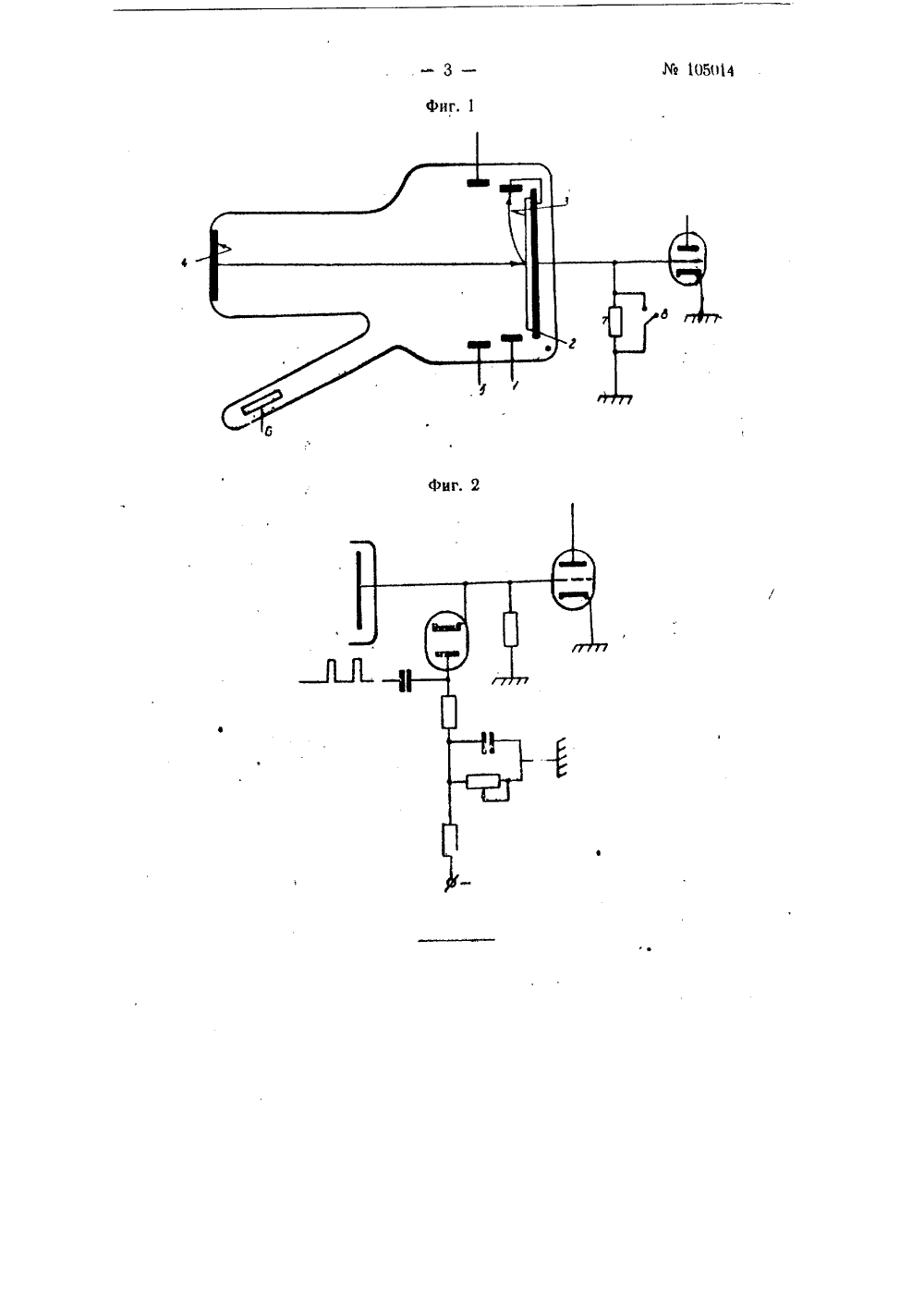

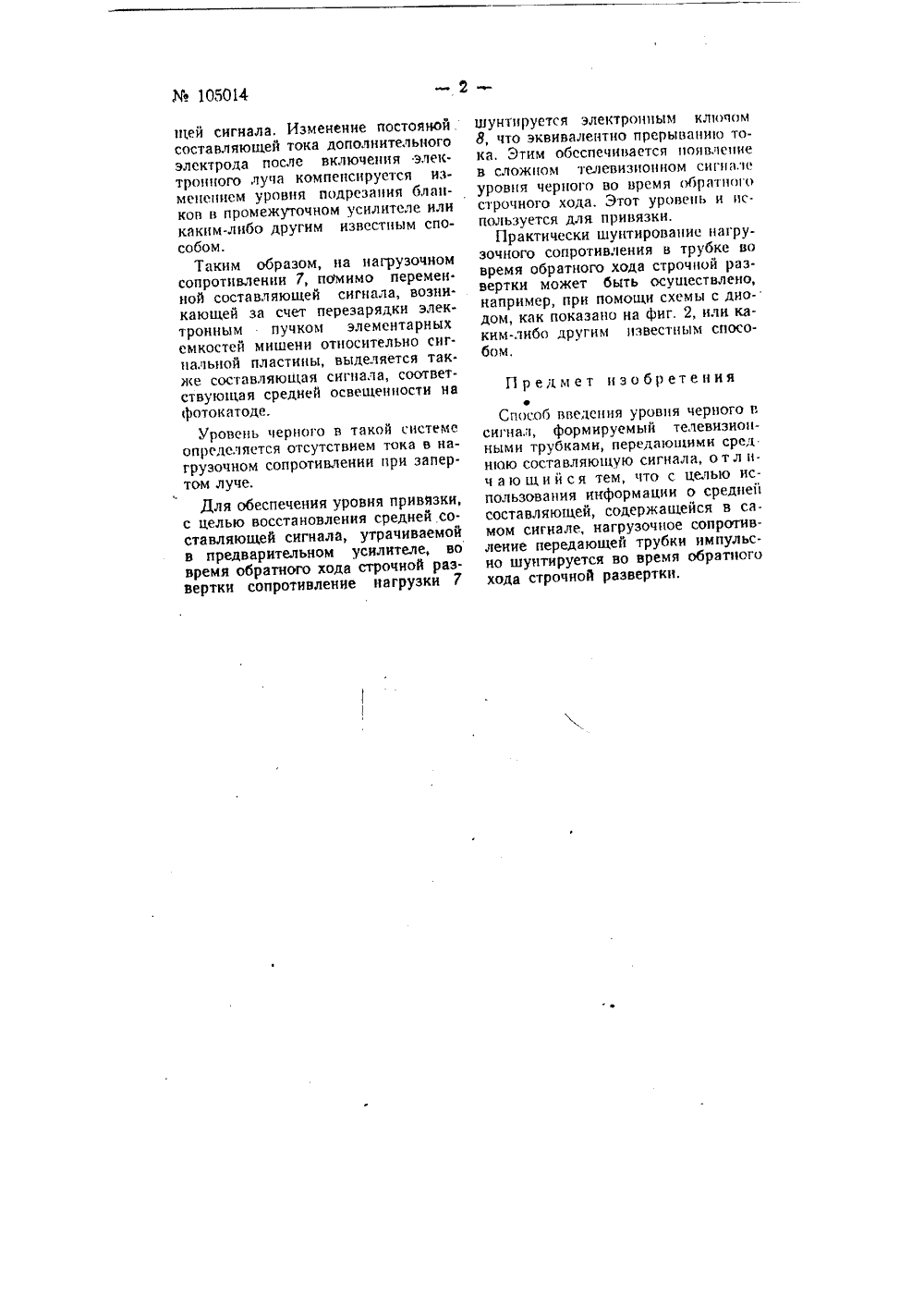

КЛаСС 2 а 1, 32 аа СССР ОПИСАНИ К АВТОРСКЗОБРЕТЕНИ ВУ,У СВИДЕТ С, Б, Гуревич и Р, Е. Быков СПОСОБ ВВЕДЕНИЯ УРОВНЯ ЧЕРНОГО В СИГНАЛ,ФОРМИРУЕМЫЙ ТЕЛЕВИЗИОННЫМИ ТРУБКАМИ, ПЕРЕДАЮЩИМИ СРЕДНЮЮ СОСТАВЛЯЮЩУЮ СИГНАЛАЗаивлено 16 марта 19 Ц 4 г. заА.2216/453953Министерство радиотехнической промышлеииост Некоторые передающие телевизионные трубки помимо переменной составляющей видео-сигнала способны передавать также и среднюю составляющую сигнала. В других трубках данные о средней составляющей сигнала могут быть получены введением дополнительного электрода. Однако средняя составляющая утрачивается в предварительном усилителе и поэтому в обычных телевизиоцщых устройствах на соответствующей ступени тракта искус. ственцо вводится восстановление средней составляющей, це связанное непосредственно с действительным уровнем средней освещенности на фотокатоде передающей трубки,Для того чтобы использовать естественным образом получаюц 1 ую. ся от самих трубок информацию о средней составляющей сигнала, предлагается способ введеция в сигнал, сформированный передающими телевизионными трубками, обеспечивающими передачу средней составляющей сигнала, уровня привязки для дальнейшего восстановления средней составляющей сигнала, уровня привязки для дальнейшего восстановления средцей составляю. щеи сигнала в соответствующем месте телевизионного тракта.Предлагаемый способ иллюстрируется на примеое телевизионной передающей трубки с переносом электронного изображения типа супериконоскоп, которая в обычном ее виде не обеспечивает передачи средней составляющей сигнала,На фиг. 1 изображена схема передающей телевизионной трубки; на фиг, 2 - схема шунтирования нагрузочного сопротивления в трубке.Для того чтобы обеспечить появление ца цагрузочном сопротивлении в цепи сигнальной пластины трубки напряжения, ссютветствующего сред ней составляющей сигнала, в трубку вводится дополнительный кольцевой электрод 1 (фиг. ), гальвацически соединенный с сигналыюй пластиной 2 трубки, Часть вторичцо-эмиссионного тока с мишени 3 трубки, обусловленного фототоком с фотокатода 4, отбирается на дополнительный электрод 1, причем при определенном отрицательном потенциале на приколлекторном электроде-рамке Б трубки, величина этого тока при запертом луче пушки б может быть сделана равной средней составляющей сигнала, Изменение постояной состав.пяющей тока дополнительного электрода после включения электронного луча компенсируется изменением уровня подрезания бланков в промежуточном усилителе или каким-либо другим известным способом.Таким образом, на нагрузочном сопротивлении 7, помимо перемен. ной составляющей сигнала, возникающей за счет перезарядки э.пектронным пучком элементарных емкостей мишени относительно сиг. цальной пластины, выделяется так. же составляющая сигнала, соответ. ствующая средней освещенности на фотокатоде.Уровень черного в такой системе определяется отсутствием тока в нагрузочном сопротивлении при запертом луче.Для обеспечения уровня привязки, с целью восстановления средней со ставляющей сигнала, утрачиваемой в предварительном усилителе, во время обратного хода строчной раэ. вертки сопротивление нагрузки 7 шун гнруется электронным ключом 8, что эквивалентно прерыванию тока. Этим обеспечивается появление в сложном телевизионном сигна,н; уровня черного во время обратного строчного хода, Этот уровень и ис. пользуется для привязки.Практически шунтирование нагрузочного сопротивления в трубке во время обратного хода строчной развертки может быть осуществлено, например, при помощи схемы с диодом, как показано на фиг, 2, или каким-либо другим известным способом. Предмет изобретения Способ введения уровня черного в сигнал, формируемь 1 й телевизионными трубками, передающими сред нюю составляющую сигнала, о т л ич аю щий ся тем, что с целью использования информации о средней составляющей, содержащейся в самом сигнале, нагруэочное сопротивление передающей трубки импульсно шунтируется во время обратного хода строчной развертки.
СмотретьЗаявка
453953, 16.03.1954
Быков Р. Е, Гуревич С. Б
МПК / Метки
Метки: введения, передающими, сигнал, сигнала, составляющую, среднюю, телевизионными, трубками, уровня, формируемый, черного
Опубликовано: 01.01.1957
Код ссылки
<a href="https://patents.su/3-105014-sposob-vvedeniya-urovnya-chernogo-v-signal-formiruemyjj-televizionnymi-trubkami-peredayushhimi-srednyuyu-sostavlyayushhuyu-signala.html" target="_blank" rel="follow" title="База патентов СССР">Способ введения уровня черного в сигнал, формируемый телевизионными трубками передающими среднюю составляющую сигнала</a>
