Формирователь импульсов фиксации уровня черного
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 462310
Автор: Шифрин
Текст

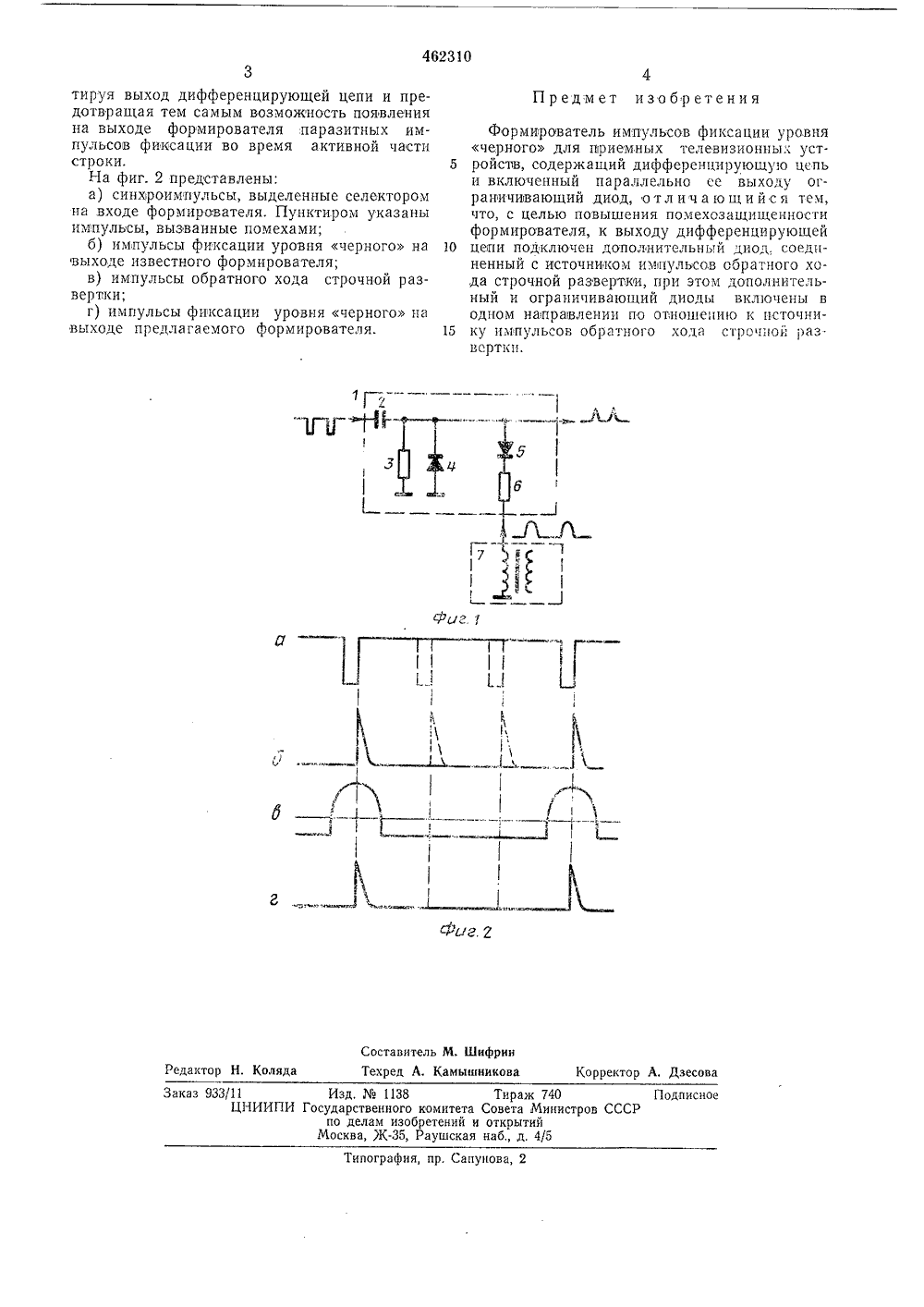

1 п 46231 О О П ИЗО Союз СоветскихоциалистнческихРеспублик К АВ 7 ОРСКОМУ СВИДЕТЕЙЬСТ(22) Заявле присоединением заявки2) Приоритет Государственный коми овета Министров СС оо делам изобретени Опубчпковат 53) УДК 621.397(088.8.02 открытий га опубликования описания 16.04,75 2) Автор изобретения М. Н. 1 цифри 1) Заявитель ОВН) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ФИКСАЦЧЕРНОГО пульсов ооратного Изобретение относится к приемным телевизионным устройствам, в которых используется управляемая фиксация уровня черного видеосигнала.Известны формирователи импульсов фиксации уровня черного из оинхронизирующих импульсов, отделенных селектором приемного устройства от полного видеосигнала, содержащие дифференцирующую цепь и включенный параллельно ее выходу ограничивающий диод. При этом вырабатываемые формирователем импульсы фиксации соответствуют заднему фронту синхронизирующих импульсов.Существенным недостатком этих формирователей является их низкая помехозащищенность. Помехи, сопровождающие прием телевизионных сигналов, могут вызывать появление паразитных импульсов на выходе селектора синхроимпульсов и, соответственно, появление паразитных фиксирующих импульсов на выходе формирователя во время активной части строки.С целью повышения помехозащищенности в предлагаемом формирователе к выходу дифференцирующей цепи подключен дополнительный диод, соединенный с источником импульсов обратного хода строчной развертки, при этом дополнительный и ограничивающий диоды включены в одном направлении по отношению к источнику икхода строчной развертки.На фиг, 1 приведена электрическая схемапредлагаемого формирователя; на фиг. 2 -5 временные диаграммы, поясняющие его работу,На вход формирователя 1 поступают синхронизирующие импульсы с селектора приемного устройства. Эти импульсы дифференциру 10 ются цепью из конденсатора 2 и резистора 3,Отрицательный импульс, соответствующий переднему фронту синхроимпульса, шунтируетсяограничивающим диодом 4, одновременно ускоряется перезаряд конденсатора 2 и улучша 15 ется формирование положительного импульсафиксации, который соответствует заднемуфронту синхроимпульса. К выходу дифференцирующей цепи подключен дополнительныйдиод 5, на второй электрод которого через20 резистор 6, ограничивающий ток через диоды,поданы импульсы обратного хода строчнойразвертки, например, с обмотки выходногострочного трансформатора 7, Импульсы обратного хода имеют такую полярность, что во25 время обратного хода строчной разверткидиод 5 запирается и не оказывает влияния наформирование импульсов фиксации. Во времяактивной части строки (прямого хода строчной развертки) диоды 5 и 4 отпираются, шун46231 О Предмет изобретения 1.л1Фиа 71 11Щ Составитель М. ШифринН, Коляда Техред А. Камышникова Корректор А, Дзесова едак Изд.1138 сударственногопо делам изо Москва, Ж,Тираж 740комитета Совета Министретений и открытийаушская наб д. 4/5 Заказ 933/11ЦНИ ПодписноР И ипография, пр. Сапунова тируя выход дифференцирующей цепи и предотвращая тем самым возможность появления на выходе формирователя паразитных импульсов фиксации во время активной части строки.На фиг. 2 представлены:а) синхроимпульсы, выделенные селектором на входе формирователя. Пунктиром указаны импульсы, вызванные помехами;б) импульсы фиксации уровня черного на выходе известного формирователя;в) импульсы обратного хода строчной развертки;г) импульсы фиксации уровня черного на выходе предлагаемого формирователя. Формирователь импульсов фиксации уровнячерного для приемных телевизионных уст ройспв, содержащий дифференпирующую цепьи включенный параллельно ее выходу ограничивающий диод, о т л и ч а ю щ и й с я тем, что, с целью повышения помехозащищенности формирователя, к выходу дифференцирующей 10 цепи подключен дополнительный диод, соединенный с источником импульсов обратного хода строчной развертками, при этом дополнительный и ограничивающий диоды включены в одном направлении по отношению к псточни ку импульсов обратного хода стрс гной раз.всрткп.
СмотретьЗаявка
1676164, 05.07.1971
ПРЕДПРИЯТИЕ ПЯ Р-6120
ШИФРИН МАРК НАУМОВИЧ
МПК / Метки
МПК: H04N 5/18
Метки: импульсов, уровня, фиксации, формирователь, черного
Опубликовано: 28.02.1975
Код ссылки
<a href="https://patents.su/2-462310-formirovatel-impulsov-fiksacii-urovnya-chernogo.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь импульсов фиксации уровня черного</a>
