Генератор прямоугольных импульсов

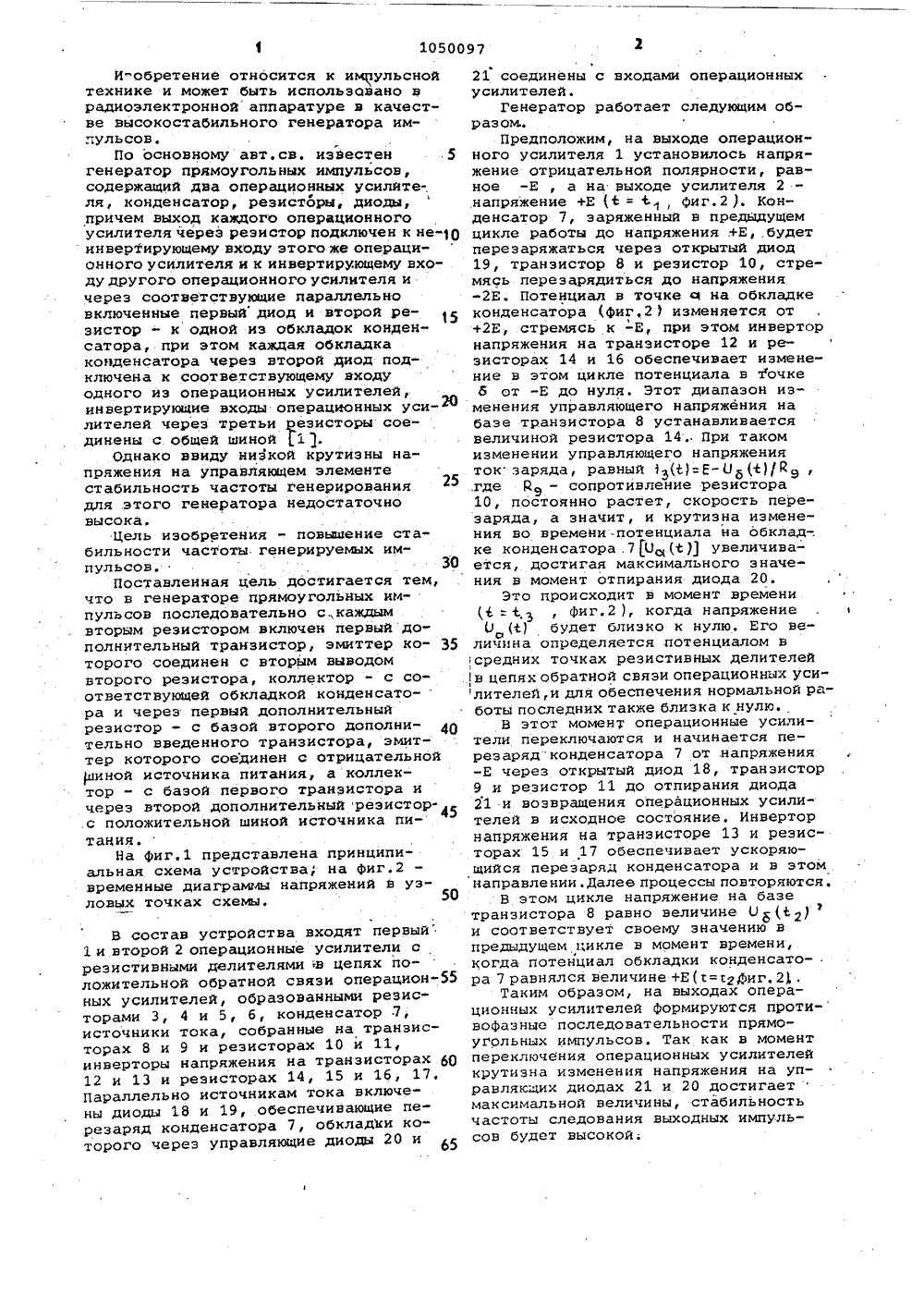

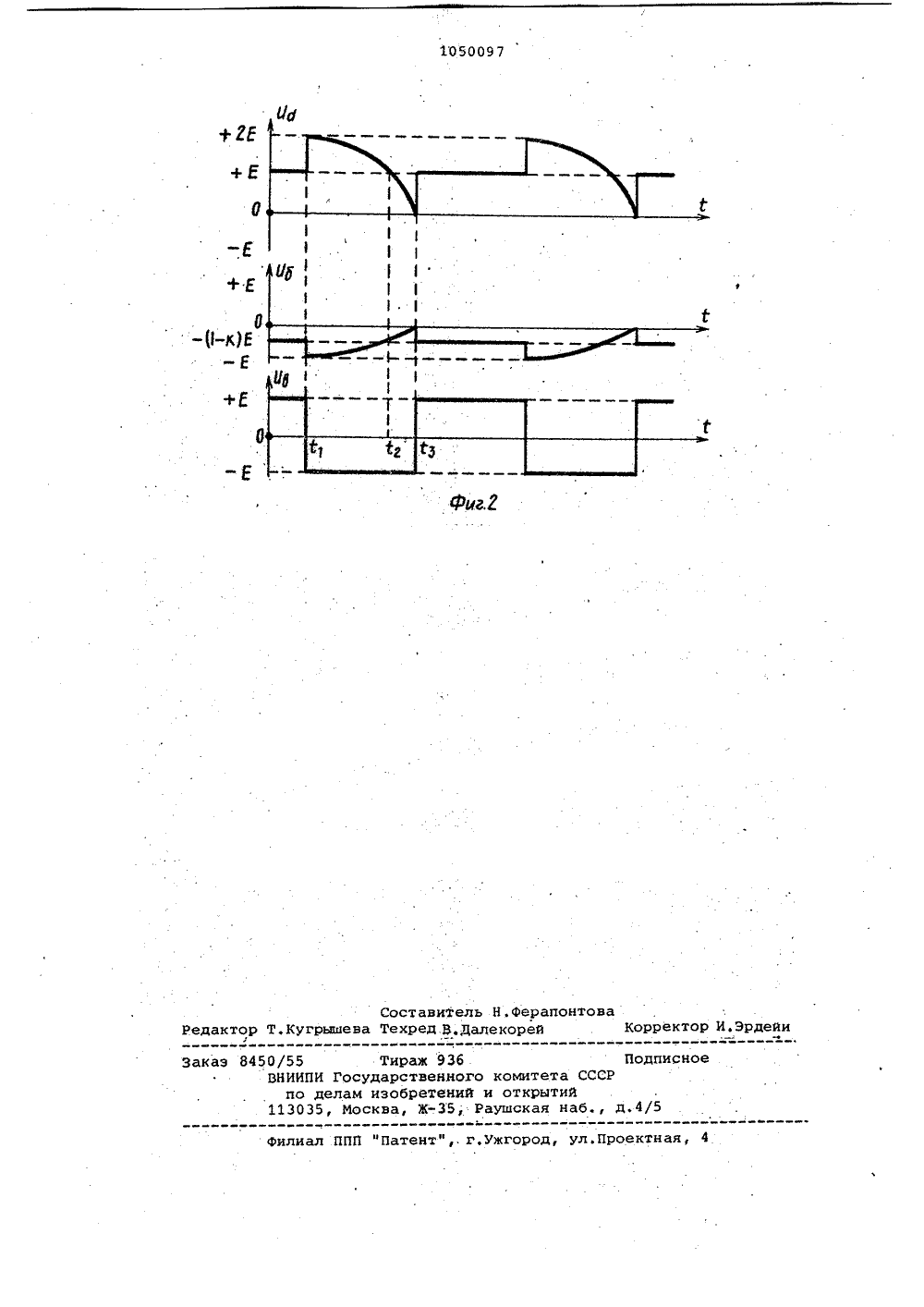

И"обретение относится к импульснойтехнике и может быть использовано врадиоэлектроннойаппаратуре в качестве высокостабильного генератора импульсов.По основному авт.св. известен 5генератор прямоугольных импульсов,содержащий два операционных усилйтеля, конденсатор, резисторы, диоды,причем выход каждого операционногоусилителя через резистор подключен к не инвертирующему входу этого же операционного усилителя и к инвертирующему входу другого операционного усилителя ичерез соответствующие параллельновключенные первыйдиод и второй резистор - к одной из обкладок конденсатора, при этом каждая обкладкаконденсатора через второй диод подключена к соответствующему входуодного иэ операционных усилителей,инвертирующие входы операционных уси лителей через третьи резисторы соединены с общей шиной 1 ).Однако ввиду низкой крутизны напряжения на управляющем элементестабильность частоты генерированиядля,этого генератора недостаточновысока.Цель изобретения - повышение стабильности частоты генерируемых импульсов, ЗОПоставленная цель достигается тем,что в генераторе прямоугольных импульсов последовательно с.,каждымвторым резистором включен первый дополнительный транзистор, эмиттер которого соединен с вторым выводомвторого резистора, коллектор - с соответствующей обкладкой конденсато-ра и через первый дополнительныйрезистор - с базой второго дополнительно введенного транзистора, эмиттер которого соединен с отрицательной)аиной источника питания, а коллектор - с базой первого транзистора ичерез второй дополнительный резистор.с положительной шиной источника питания.На фиг.1 представлена принципиальная схема устройства, на Фиг,2временные диаграммы напряжений в узловых точках схемы,50 В состав устройства входят первый 1 и второй 2 операционные усилители с реэистивными делителями в цепях положительной обратной связи операционных усилителей, образованными резисторами 3, 4 и 5, б, конденсатор 7 источники тока, собранные на транзисторах 8 и 9 и резисторах 10 и 11, инверторы напряжения на транзисторах 0 12 и 13 и резисторах 14, 15 и 1 б, 17, Параллельно источникам тока включены диоды 18 и 19, обеспечивающие перез аряд конденсатора 7, обкладки ко 20 и торого чеРез управляющие диоды и 21 соединены с входами операционныхусилителей.Генератор работает следующим образом.Предположим, на выходе операционного усилителя 1 установилось напряжение отрицательной полярности, равное -Е , а на выходе усилителя 2напряжение +Е= 1, Фиг.2 . Конденсатор 7, заряженный в предыдущемцикле работы до напряжения +Е,.будетперезаряжаться через открытый диод19, транзистор 8 и резистор 10, стремясь переэарядиться до напряжения+2 Е, стремясь к -Е, при этом инверторнапряжечия на транзисторе 12 и резисторах 14 и 16 обеспечивает изменение в этом цикле потенциала в точкеО от -Е до нуля. Этот диапазон изменения управляющего напряжения набазе транзистора 8 устанавливаетсявеличиной резистора 14. При такомизменении управляющего напряженияток заряда, равный 13 Й) = Е- Об ) /) 9,где Р 9 - сопротивление резистора10, постоянно растет, скорость перезаряда, а значит, и крутизна изменения во времени-потенциала на обклад-.ке конденсатора .7 0,1 Ц увеличивается, достигая максймального значения в момент отпирания диода 20.Это Происходит в момент времениФиг.2 ), когда напряжениеО (1) будет близко к нулю, Его веоличина определяется потенциалом всредних точках резистивных делителей 1 в цепях обратной связи операционных усилителей, и для обеспечения нормальной работы последних также близка к нулю.В этот момент операционные усилители переключаются и начинается перезарядконденсатора 7 от напряжения -Е через открытый диод 18, транзистор 9 и резистор 11 до отпирания диода 21 и возвращения операционных усилителей в исходное состояние, Инвертор напряжения на транзисторе 13 и резисторах 15 и 17 обеспечивает ускоряющийся переэаряд конденсатора и в этом направлении. Далев процессы повторяются.В этом цикле напряжение на базе транзистора 8 равно величине О (2) и соответствует своему значению в предыдущем цикле в момент времени, когда потенциал обкладки конденсато- . ра 7 равнялся величине+Е(с=сфиг.2)Таким образом, на выходах операционных усилителей Формируются проти- вофазные последовательности прямоугольных импульсов. Так как в момент переключения операционных усилителей крутизна изменения напряжения на управляющих диодах 21 и 20 достигаетмаксимальной величины, стабильность частоты следования выходных импульсов будет высокой;э 8450/55 Т ВНИИПИ Госуда по делам из 113035, Москвраж 936ственногобретений иЖ, Ра П митета СССР ткрытий ская наб., д.
