Основание секции механизированной крепи

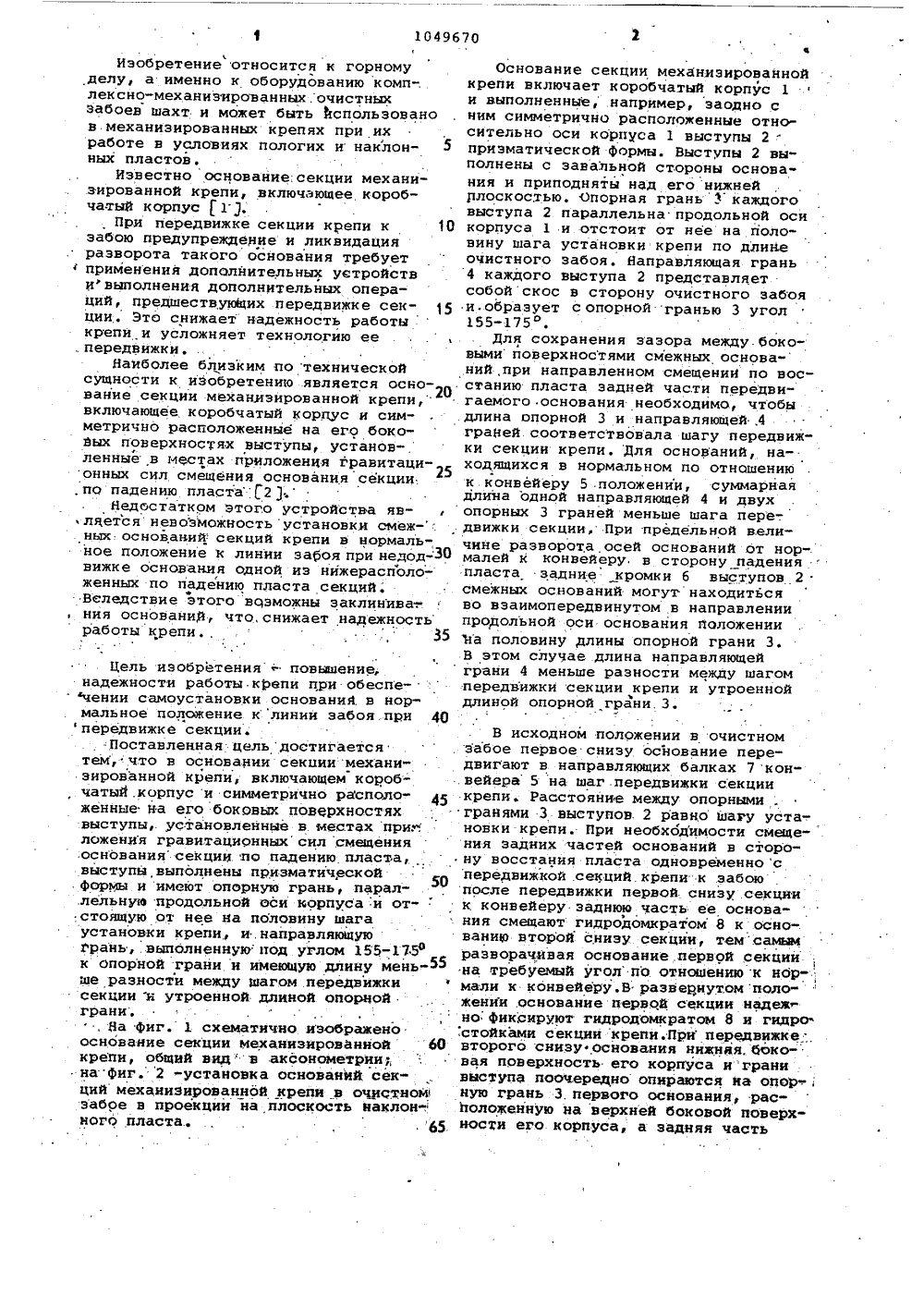

(54)(57) ОСНОВАНИЕРОВАЯНОИ КРЕПИ, вк тый корпус и симме женные на его боко выступы, установле ЕКЦИИ ИЕХАЯИЗИ чающее коробча ично располоых поверхностях ые е местах пр ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ(прототип) . 80104967 ложения гравитационных сил смещенияоснования секции по падению пласта,о т л и ч а ю щ е е с я: тем,.чтос целью повышения надежности работыкрепи при обеспечении самоустановкиоснования в нормальное положение клинии забоя при передвижке секции,выступы выполнены призматической формы и имеют орорную грань, параллельную продольной оси корпуса и .:отстоящую от неена половину шага ус.тановки крепи,и направлякщую грань,выполненную подуглом 155-1750 копорной грани и имеющую длину разности между шагом передвижки секции ,и утроенной длиной опорной грани,Изобретение относится к горному делу, а именно к оборудованию комп- лексно-механизированных.очистных забоев шахт и может быть йспользовано в механизированных крепях при их работе в условиях пологих и наклон ных пластов.Известно основание; секции механизированной крепи, включающее коробчатый корпус 1.При передвижке секции крепи к забою предупреждйиие и ликвидация разворота такого основания требуетприменения дополнительных устройств ифвыполнения дополнительных операций, предшествующих передвижке секции . Это снижает надежность работы крепи и усложняет технологию ее ,передвижки,Наиболее близким по технической сущности к изобретению является основание секции механизированной крепи, включающее. коробчатый корпус и симметрично расположенные на его боковых йоверхностях выступы, установленные в местах приложения гравитационных сил смещения основания секции ,по падению пласта Г 2Недостатком этого устройства яв ляется невозможностьустановки смеж-. .ных оснований:секций крепи в нормаль-.ное положение к линии забоя при недод-Звижке основания одной из нижерасположенных по падению пласта секций, Веледствие этого возможны заклинива-.ния оснований, что,снижает надежностьработы крепи., : , 35 Цель изобретения повышение,надежности работы крепи при обеспе чении самоустановки основания. в нормальное полсекение клинии забоя,при 40передвижке секции.Поставленная цельдостигаетсятем, что в основании секции механизированной крепи, включающем коробчатый.корпус и симметрично распсдоженные на его боковых повЕрхностяхвыступы,. установленные в местах при.ложения гравитациониыхсил смещения.основания секции по падению пласта,выступы, выполнены призматическойфорйы и имеют опорную грань, параллельную продольной аси корпуса и от- "стоящую от нее на половину шагаустановки крепи, и.направляющуюгрань, выполненнуюпод углом 155-175 фк опорной грани и имеющую длину мень-ше разности между шагом передвижки фсекции и утроенной длиной опорнойграни,, На фиг. 1 схематично изображенооснование секции механизированной 60крепи, общий видв аксонометрии;,на"Фиг.2 -установка оснований секций механизированной крепи в очистномзабое в проекции на плоскость наклон-,наго пласта. 65 Основание секции механизированной крепи включает коробчатый корпус 1 и выполненные, например, заодно с ним симметрично расположенные относительно оси корпуса 1 выступы 2 призматической Формы. Выступы 2 выполнены с завальной стороны основания и приподняты над его нижней плоскостью. Опорная грань 3 каждого выступа 2 параллельна продольной оси корпуса 1 и отстоит от нее на йоловину шага установки крепи по длине очистного забоя. Направляющая грань 4 каждого выступа 2 представляет собой скос в сторону очистного забоя и,образует с опорной гранью 3 угол 155-175Для сохранения зазора между. боковыми поверхностями смежных оснований,при направленном смещении по восстанию пласта задней части передвигаемого основания необходимо, чтобы длина опорной 3 и направляющей .4 граией соответствовала шагу передвижки секции крепи. Для оснований, находящихся в нормальном по отношению к конвейеру 5.положении, суммарная длина одной направляющей 4 и двух опорных 3 граней меньше шага пере-. движки секции, При предельной величине разворота, осей оснований ат нор-. малей к конвейеру в сторону падения пласта задние кромки б выступов 2 смежных оснований могут находиться во вэаимопередвинутом в направлении продольной оси основания положении Ъа половину длины опорной грани 3. В этом случае длина направляющей грани 4 меньше разности между шагом передвижки секции крепи и утроенной длиной опорной грани. 3. В исходном положении в очистном забое первое снизу основание передвигают в направляющих балках 7 конвейера 5 на шаг передвижки секции крепи. Расстояние между опорными .гранями 3 выступов 2 равно шагу установки крепиПри необходимости смещения задних частей оснований в сторону восстания пласта одновременно с передвижкой .секций крепи к забою после передвижки первой снизу секции к. конвейеру заднюю часть ее основания смещают гидродомкратом 8 к основанию второй Снизу секции, тем .самым разворачйвая основание первой секции на требуемый угол по. отношению к нор- мали к конвейеру,В развернутом положении,основание первой секции надежно Фиксируют гидродомкратом 8 и гидро. стойками секции крепи.При передвижке;второго снизу основания нижняя, боковая поверхность ега корпуса играни выступа поочередно опираются на опор-,ную грань З,первого основания, расположенную на верхней боковой поверхности его корпуса, а задняя часть%смещается к .третьему основанию на ту , Использование изобретения поэволя- же величину,. на которую была смещена. ет выполнять в автоматическом режигидродомкратом 8 задняя часть первого ме операции по установке всех, кроме основания. При передвижке третьегоодного, первого, оснований. секций снизу основания и всех последующих крепи в требуемое. положение относи- :задниечасти. их будут также смещать" 5 тельно нормали к конвейеру, что увеся в сторону восстания пласта и они . личивает производительность механи" самоустановятся в положение, анало-эированного комплекса и труда рабо- гичное .положение нижерасположенных , чих эа счет исключения простоев, свя- оснований. занных с необходимостью выполнения10 операций по выправлению оснований,При этом благодаря форме выполне- аварийному ремонту и замене вышедших ния выступов заклинивания передвигае-. иэ строя узлов и деталей секции кремого основанйямежду соседними осно- . пи и конвейера по причине чрезмерных ваниями не происходит. разворотов оснований.
