Стекло

Номер патента: 1636359

Опубликовано: 23.03.1991

Авторы: Артемьев, Козельская, Королева, Мусина

МПК: C03C 3/093

Метки: коваром, спаивания, стекло, тугоплавкое

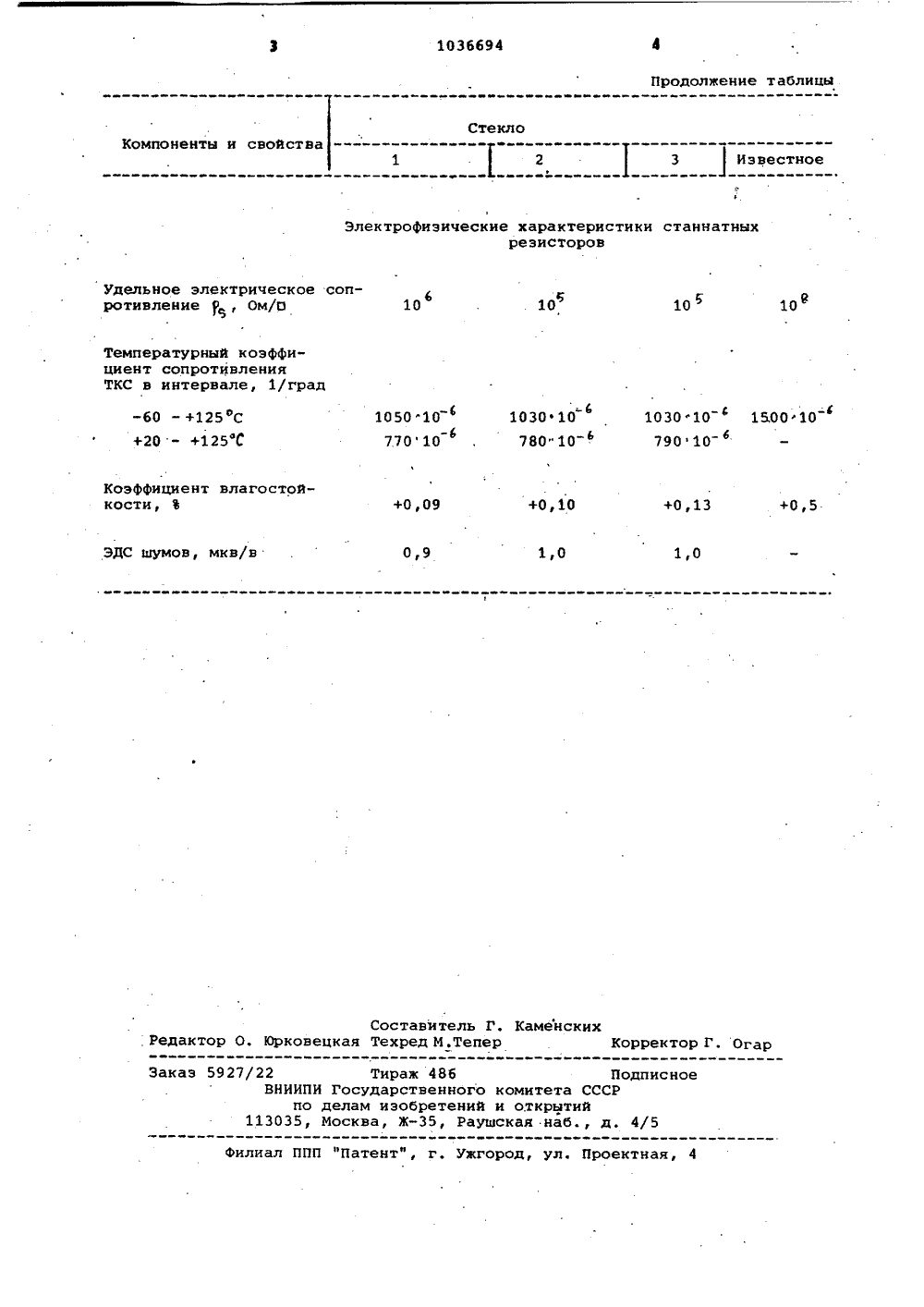

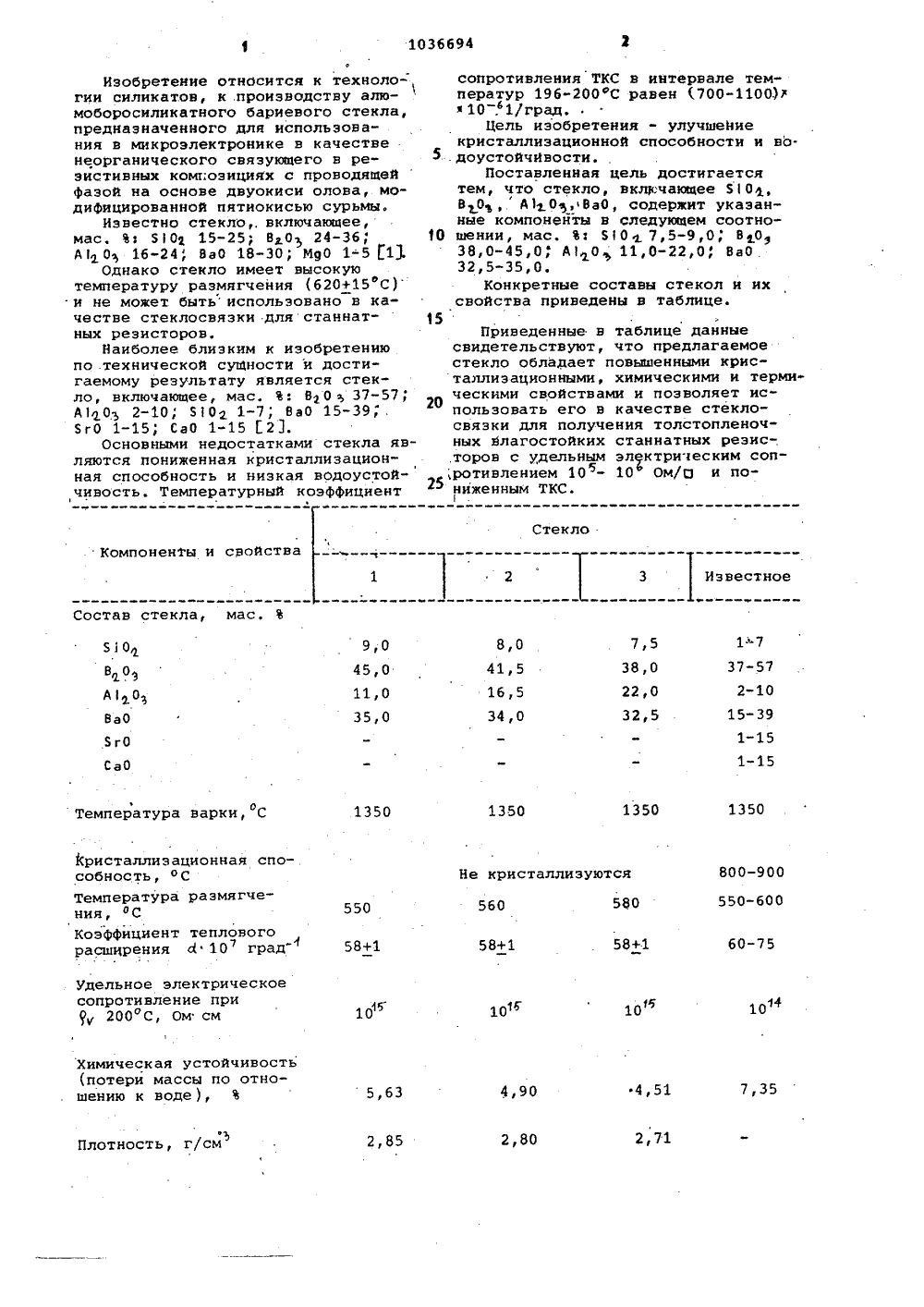

...сопротивление100 ( ) 10 Ом смр ТКЛРр63,3)10 К, 2 табл,Кроме того, обеспечивают использования их в спае а графитовой подложке. Стекла варят 2 ч в газоплазменой тигельной печи в кварцевыхлях емкостью 1,0 и 3,0 л при макмальной температуре 1520 С. Вырао,ку стекла производят в воду в видгранулята, Высушенный гранулят сла размалывают до получения пороудельной поверхностью 5000-6000Из стеклопорошка изготовляют табки по общепринятой порошковой те Стеклотаблетки спаивают с арм рой из сплава 47 НД со штырями из сплава 29 НК повышенной морозосто кости (29 НК-В 4-1-У) и ковара для1636359 на граФитовой подложке и повышенияэлектросопротивления стекЛа, оно дополнительно содержит МпО, СоО, Ег 02при следующем соотношении компонентов,...

Номер патента: 1719332

Опубликовано: 15.03.1992

Авторы: Бобкова, Гайлевич, Заяц, Силич

МПК: C03C 10/04

Метки: стекло, стеклокристаллического

...ва ЗхО СаО 23,66 21,66 25,66 19,66 27,66 27-53 48 30, 10 32,10 34, 10 36, 10 28, 10 2"20 14 28,21 12,37 24,21 20,21 18,37 16,21 30-50 38 12,21 14,37 А 1 ОвЕгО 16,37 0,1-5,50,1-7,50-0,5 20,37 КОЯа ОИО3,66 5,66 4,66 2,66 6,66 0-4 0-4 0-6 4,0 3,0 5,0 В процессе термообработки материала происходит образование таких кристаллических фаз, как фосфаты кальция Саз(Р 04, Са 4 Р 209 и волластонйта. Определенное соотношение вышеназванных кристаллических фаз и остаточной стеклофазы обуславливает приведенные показатели физико-химических свойств.Варка стекол для стеклокристаллического материала осуществляется в газовой печи при 1500-1550 С. В качестве сырьевых материалов используются кварцевый песок, осфат кальция, глинозем, оксиды...

Номер патента: 1315403

Опубликовано: 07.06.1987

Авторы: Беляева, Варшал, Виноградова, Голозубов, Карамнов, Кисиленко, Костин, Семирова

МПК: C03C 11/00

Метки: пеноматериала, стекло

...и измельчают до порошкообразного состояния20В качестве вспенивателя применяются отходы производства - мраморная крошка. Температура вспенивания 780- 830 С.Свойства стекол приведены в табл. 2.Данное пеностекло может найти применение как теплоизоляционныи материал во многих областях народного хозяйства, в частности в строитель. стве.Отходы производства в виде крошки можно использовать для засыпочной изоляции как наполнитель в производстве теплоизоляционных изделий. 35Указанное стекло имеет низкую температуру варки и вспенивания, высокую скорость спекания и низкое поверхностное натяжение.Использование в качестве сырья диопсидовой породы, содержащей оксиды кремния, кальция, магния, алюминия, железа, дает воэможность не только...

Номер патента: 1779228

Опубликовано: 30.11.1992

Авторы: Брайан, Эдвард

МПК: B60J 10/02

Метки: ветрового, стекла, установки

...4 - 50% по массе от суммарной массы клеющего вещества, 10 СОВР, можно использовать для улучшения тиксотропных свойств, а также придания цвета продукту. Эффективные количества этих компонентов составляют 0,1 - 10% по массе, предпочтительно 0,5 - 6% по массе от суммарной массы клеющего вещества,Для улучшения липкости и связывающей прочности горячих расплавов клеющих веществ можно добавлять пластификаторы, которые уменьшают вязкость расплава и улучшают низкатемпературную гибкость клеящих веществ. Примером акого пластификатора является тримеллитатный пластификатор РХ 338, поставляемый фирмой ОЯЯСНЕМСАЯ, Примером полимерного алкидного пластификатора является СЕ 11 ОКУО Р 5, поставляемый СЕ.МЕВ СОКР, Вдобавок к этому можно использовать...

Номер патента: 259337

Опубликовано: 01.01.1970

Авторы: Мазо, Матвеев, Неорганической, Ушакова

МПК: C03C 13/00, C03C 3/085

Метки: стекло, стекловолокна

...дстекловолокнаволокна 2-24 плицах 1 и 2. Оиств и такими очного стеклов табоме того,бан ВгоЕгоЬ О Сао, ЗгО 1,О ) Ха,Стекло-волокно в 7,860,2 8,7 ) Союз Советских Социалистических РеспубликКомитет по обретений н рк Совете М СССР3 - 57 5 - 10 4 - 18 0 - 15 ХгО МоО 1.тоО геаОа ЬпО состав (в олокна в ля станда и химиче рпведены атерналов нспользутехнический карбозекпслый литий, дву- ра варки стекча вес. %) и ссравнении сртного бесщеки стойкогооответственн2 о 9337 Таблица 2 Температура верхнего предела кристалла Т С 5Прочность после обработки 2 н, 1 чаОНПрочность (исходная) Остаточная прочность после обработки 2 н. Каон)1200 10,58 182,0 8,6 31,35 10,28 54,5 30,0 чивости, оно содержит указанные компонентыв следующих соотношениях, вес,...
