Жидкостный резистор

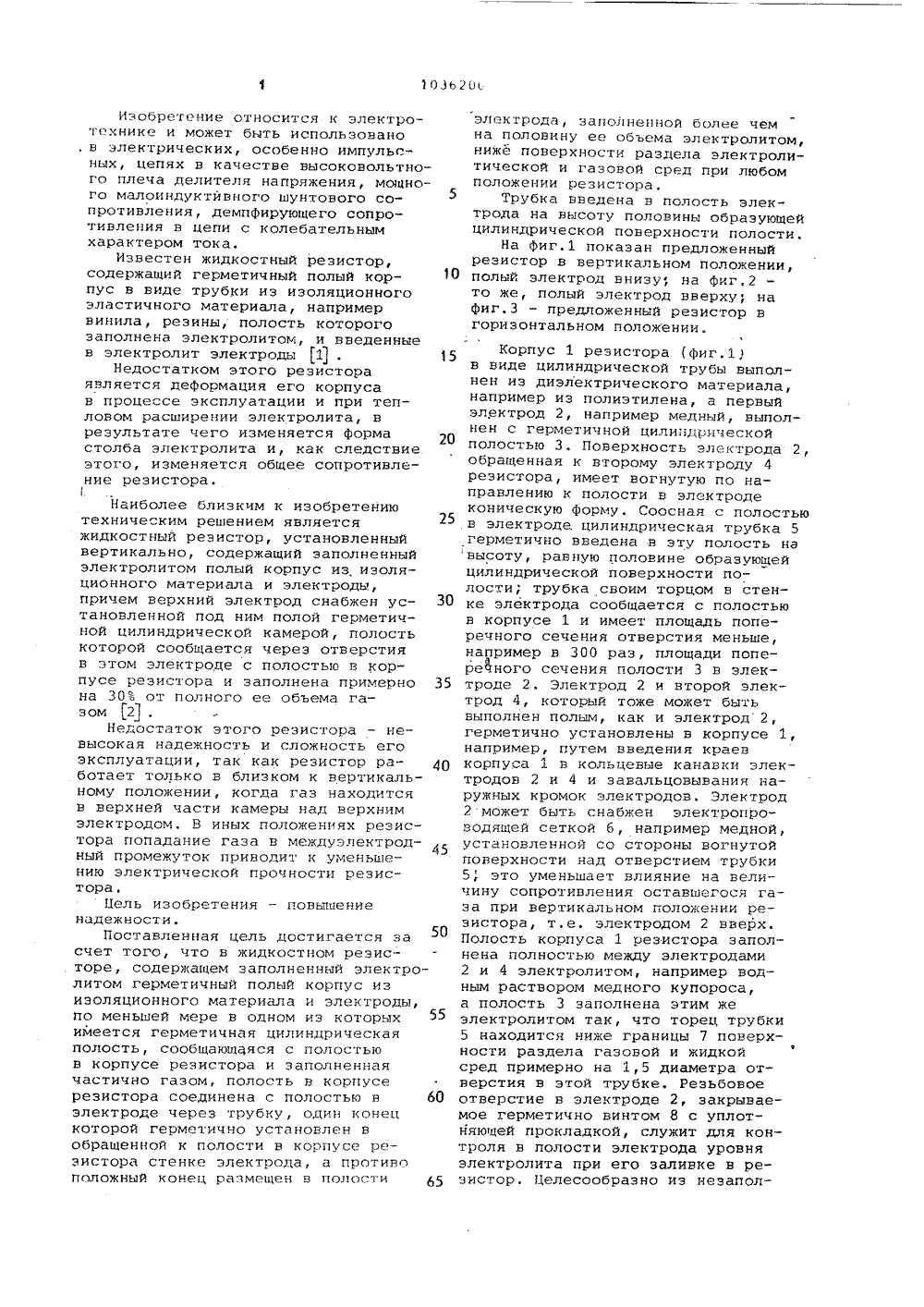

(54) (57) 1. ИД 1(0 СтН 1 Й РЕЗИСТОР, содержащий заполненный электролито герметичный полый корпус из изоляционного материала и электроды, по меньшей мере в одном из которых имеется герметичная цилиндрическая полость, сообщающаяся с полостью в корпусе резистора и заполненная частично газом, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности, полость в корпусе резистора соединена с полостью в электроде через трубку, один конец которой герметично установлен в обращенной к полости в корпусе резистора стенке электрода, а противоположный конец размещен в полости электрода, заполненной более чем на половину ее объема электролитом, ниже псВерхности раздела электролитической и газовой сред при любом положении резистора. 2. Резистор по п.1, о т л и ч а ю-щФ щ и й с я тем, что трубка введена в полость электрода на высоту половины образующей цилиндрической поверхности полости.60 Изобретение относится к электротехнике и может быть использовано. в злектрических, особенно импульсных, цепях в качестве высоковольтного плеча делителя напряжения, мощного малоиндуктивного шунтового со 5противления, демпфирующего сопротивления в цепи с колебательнымхарактером тока.Известен жидкостный резистор,содержащий герметичный полый корпус в виде трубки из изоляционногоэластичного материала, напримервинила, резины, полость которогозаполнена электролитом, и введенныев электролит электроды 1, 15Недостатком этого резистораявляется деформация его корпусав процессе эксплуатации и при тепловом расширении электролита, врезультате чего изменяется формастолба электролита и, как следствиеэтого, изменяется общее сопротивление резистора..Наиболее близким к изобретениютехническим решением является25жидкостный резистор, установленныйвертикально, содержащий заполненныйэлектролитом полый корпус из.изоляционного материала и злектродь.,причем верхний электрод снабжен установленной под ним полой герметичной цилиндрической камерой, полостькоторой сообщается через отверстияв этом электроде с полостью в корпусе резистора и заполнена примерно 35на 30 от полного ее объема газом 2 .Недостаток этого резистора - невысокая надежность и сложность егоэксплуатации, так как резистор работает только в близком к вертикальному положении, когда газ находитсяв верхней части камеры над верхнимэлектродом. В иных положениях резистора попадание газа в междуэлектродный промежуток приводит к уменьшению электрической прочности резистора.Цель изобретения - повышениенадежности.Поставленная цель достигается засчет того, что в жидкостном резисторе, содержащем заполненный электролитом герметичный полый корпус изизоляционного материала и электроды,по меньшей мере в одном из которыхимеется герметичная цилиндрическаяполость, сообщающаяся с полостьюв корпусе резистора и заполненнаячастично газом, полость в корпусерезистора соединена с полостью вэлектроде через трубку, один конецкоторой герметично установлен вобращенной к полости в корпусе резистора стенке электрода, а противоположный конец размещен в полости 65 электрода, заполненной более чемна половину ее объема электролитом,ниже поверхности раздела электролитической и газовой сред при любомположении резистора,Трубка введена в полость электрода на высоту половины образующейцилиндрической поверхности полости.На фиг.1 показан предложенныйрезистор в вертикальном положении,полый электрод внизу; на фиг.2то же, полый электрод вверху; нафиг.3 - предложенный резистор вгоризонтальном положении.Корпус 1 резистора фиг.1 в виде цилиндрической трубы выполнен из диэлектрического материала, например из полиэтилена, а первый электрод 2, например медный, выполнен с герметичной цилиндрической полостью 3. Поверхность электрода 2, обращенная к второму электроду 4 резистора, имеет вогнутую по направлению к полости в электроде коническую форму. Соосная с полостью в электроде. цилиндрическая трубка 5 герметично введена в эту полость на высоту, равную половине образующей цилиндрической поверхности полости; трубка своим торцом в стенке электрода сообщается с полостью в корпусе 1 и имеет площадь поперечного сечения отверстия меньше, например в 300 раз, площади поперечного сечения полости 3 в электроде 2. Злектрод 2 и второй электрод 4, который тоже может быть выполнен полым, как и электрод 2, герметично установлены в корпусе 1, например, путем введения краев корпуса 1 в кольцевые канавки электродов 2 и 4 и завальцовывания наружных кромок электродов. Злектрод 2 может быть снабжен электропроводящей сеткой б, например медной, установленной со стороны вогнутой поверхности над отверстием трубки 5, это уменьшает влияние на величину сопротивления оставшегося газа при вертикальном положении резистора, т.е. электродом 2 вверх. Полость корпуса 1 резистора заполнена полностью между электродами 2 и 4 электролитом, например водным раствором медного купороса, а полость 3 заполнена этим же электролитом так, что торец трубки 5 находится ниже границы 7 поверхности раздела газовой и жидкой сред примерно на 1,5 диаметра отверстия в этой трубке. Резьбовое отверстие в электроде 2, закрываемое герметично винтом 8 с уплотняющей прокладкой, служит для контроля в полости электрода уровня электролита при его заливке в резистор. Целесообразно из незапол1036206 ехр тор О.Юркова Тираж 683 Подписноударственного комитета СССРизобретений и открытийЖ, Раушская наб., д. 4/5 51/6 ВНИИПИ Гос по делам 13035, Москвалиал ППП "Патент", г.ужгород, ул. Проектная,4 ненного электролитом обьема полости в электроде 2 откачать насосом воздух, создав после уплотнения винтом 8 разрежение, примерно равное парциальному давлению паров воды ( ь 20 мм рт.ст.).На фиг.2 полый электрод 2 размещен в верхней части вертикально установленного резистора так, что граница 7 раздела газа и электролита находится выше торца трубки 5 примерно на 1,5 диаметра отверстия в этой трубке.На фиг.3 граница 7 раздела газа и жидкости находится выше горизонтально расположенной трубки 5.Резистор работает следующим образом.Резистор присоединяется электродами 2 и 4 в электрическую цепь, будучи установленным в любое положение, так как торец трубки в полости электрода будет всегда находиться ниже гранйцы"7 поверхности 1 раздела электролитической и газовой сред. При нагревании проходящим через резистор между электродами 2 и 4 электрическим током электролит расширяется в полость 3, сжимая 5 находящийся там газ, например воздух. После включения тока или уменьшения его величины электролит остывает за счет конвекции окружающей снаружи разистор среды, напри мер трансформаторного масла, ивыдавливается сжатым воздухом в полость корпуса 1.Так как в эту полость газ попасть из полости 3 в электроде не может, то это сохра няет неизменной электропрочность1 резистора и стабилизирует величину его сопротивления. Таким образом, предложенный жид О костный резистор за счет работоспособности в любом положении обеспечивает простоту эксплуатации иболее высокую надежность.
