Устройство для регулирования скорости вращения бобинодержателя

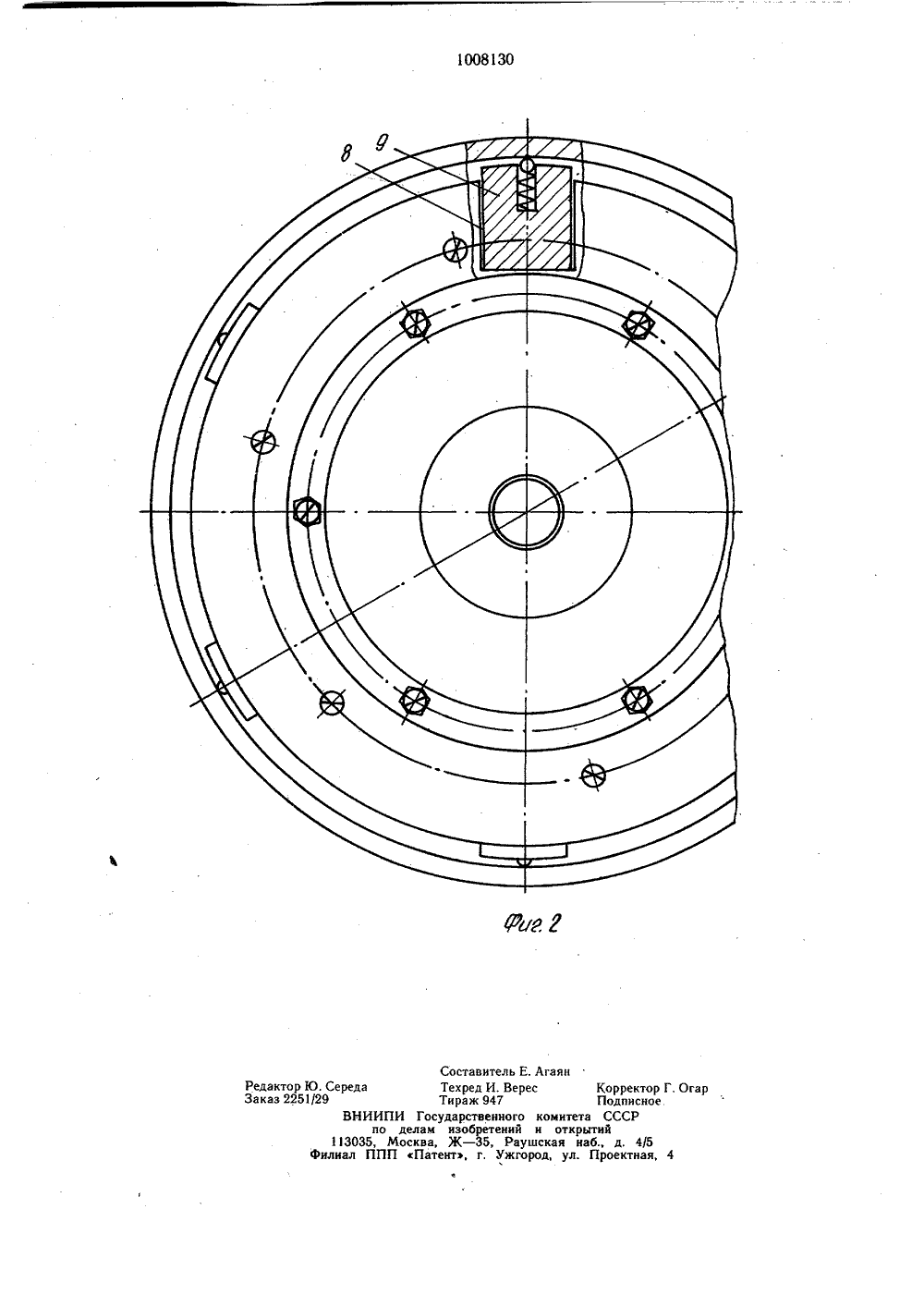

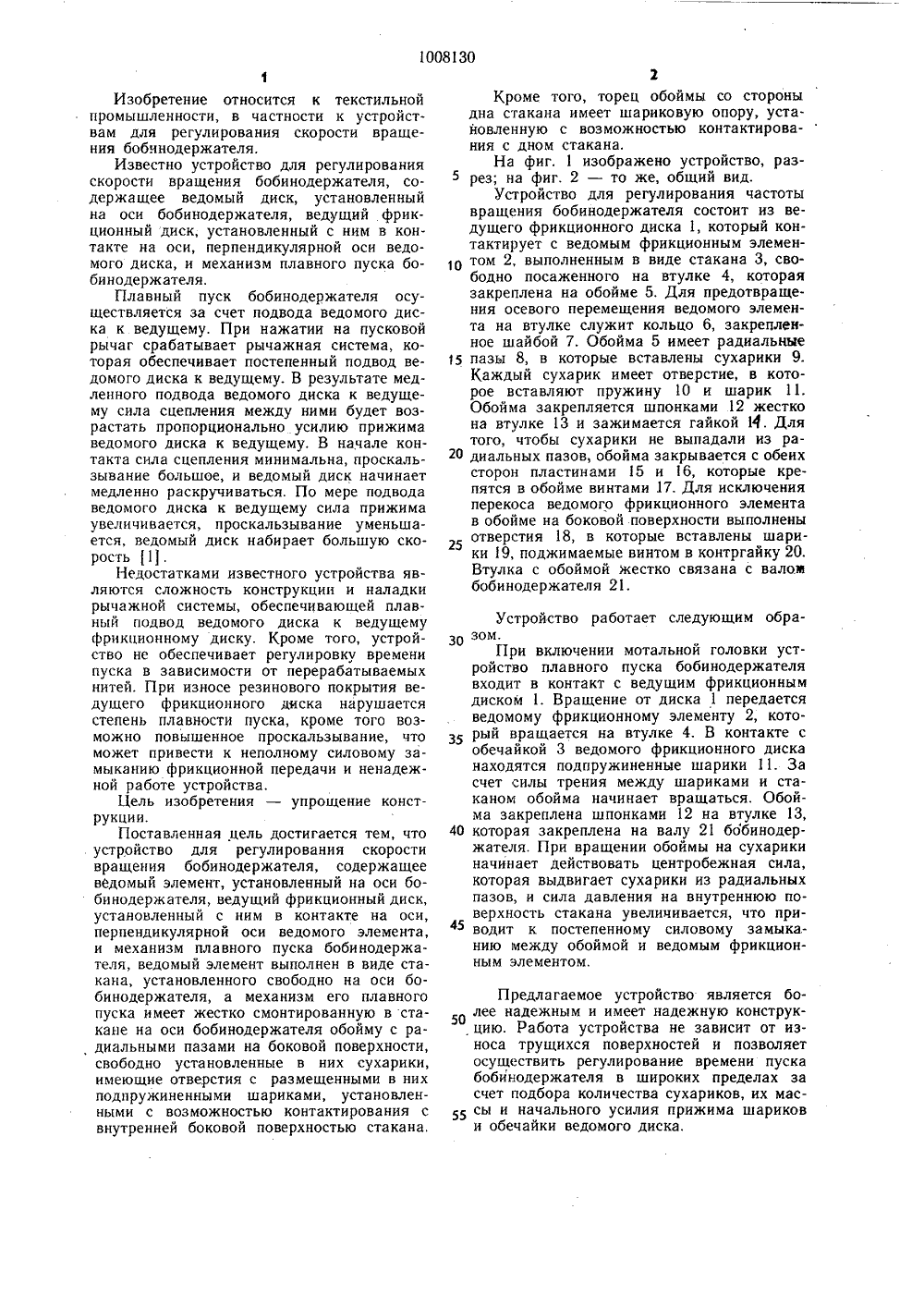

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 8130 19) 5 Н 54/4 ЕТЕНВУ ВТОРСКОМ,Ф СВ ЛЬСТ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ САНИЕ ИЗ(71) Всесоюзный научно-исследовательский институт машин для производства синтетических волокон(56) 1, Патент Японии47 - 4733, кл. 43 Р 110.4. (В 65 Н) опублик. 09.02.72,(54) (57) 1. УСТРОЛСТВО ДЛЯ РЕГУЛИРОВАНИЯ СКОРОСТИ ВРАЩЕНИЯ БОБИНОДЕРЖАТЕЛЯ, содержащее ведомый элемент, установленный на оси бобинодержателя, ведущий фрикционный диск, установленный с ним в контакте на оси, перпендикулярной оси ведомого элемента, и механизм плавного пуска бобинодержателя, отличающееся тем, что, с целью упрощения конструкции, ведомый элемент выполнен в виде стакана, установленного свободно на оси бобинодержателя, а механизм его плавного пуска имеет жестко смонтированную в стакане на оси бобинодержателя обойму с радиальными пазами на боковой поверхности, свободно установленные в них сухарики, имеющие отверстия с размещенными в них подпружиненными шариками, установленными с возможностью контактирования с внутренней боковой поверхностью. стакана,2; Устройство по п. 1, отличающееся тем, что торец обоймы со стороны дна стакана имеет шариковую опору, установленную с возможностью контактирования с Е дном стакана.Изобретение относится к текстильной промышленности, в частности к устройствам для регулирования скорости вращения бобчнодержателя.Известно устройство для регулирования скорости вращения боби иоде ржателя, содержащее ведомый диск, установленный на оси бобинодержателя, ведущий фрикционный диск, установленный с ним в контакте на оси, перпендикулярной оси ведомого диска, и механизм плавного пуска бобинодержателя,Плавный пуск бобинодержателя осуществляется за счет подвода ведомого диска к ведущему. При нажатии на пусковой рычаг срабатывает рычажная система, которая обеспечивает постепенный подвод ведомого диска к ведущему. В результате медленного подвода ведомого диска к ведущему сила сцепления между ними будет возрастать пропорционально усилию прижима ведомого диска к ведущему. В начале контакта сила сцепления минимальна, проскальзывание большое, и ведомый диск начинает медленно раскручиваться. По мере подвода ведомого диска к ведущему сила прижима увеличивается, проскальзывание уменьшается, ведомый диск набирает большую скорость 1.Недостатками известного устройства являются сложность конструкции и наладки рычажной системы, обеспечивающей плавный подвод ведомого диска к ведущему фрикционному диску. Кроме того, устройство не обеспечивает регулировку времени пуска в зависимости от перерабатываемых нитей. При износе резинового покрытия ведущего фрикционного диска нарушается степень плавности пуска, кроме того возможно повышенное проскальзывание, что может привести к неполному силовому замыканию фрикционной передачи и ненадежной работе устройства.Цель изобретения - упрощение конструкции.Поставленная цель достигается тем, что устройство для регулирования скорости вращения бобинодержателя, содержащее ведомый элемент, установленный на оси бобинодержателя, ведущий фрикционный диск, установленный с ним в контакте на оси, перпендикулярной оси ведомого элемента, и механизм плавного пуска бобинодержателя, ведомый элемент выполнен в виде стакана, установленного свободно на оси бобинодержателя, а механизм его плавного пуска имеет жестко смонтированную в стакане на оси бобинодержателя обойму с радиальными пазами на боковой поверхности, свободно установленные в них сухарики, имеющие отверстия с размещенными в них подпружиненными шариками, установленными с возможностью контактирования с внутренней боковой поверхностью стакана, тактирует с ведомым фрикционным элемен том 2 выполненным в виде стакана 3, свободно посаженного на втулке 4, которая закреплена на обойме 5. Для предотвращения осевого перемещения ведомого элемента на втулке служит кольцо б, закрепленное шайбой 7. Обойма 5 имеет радиальные 15 пазы 8, в которые вставлены сухарики 9.Каждый сухарик имеет отверстие, в которое вставляют пружину 10 и шарик 11.Обойма закрепляется шпонками 12 жестко на втулке 13 и зажимается гайкой И. Для того, чтобы сухарики не выпадали из ра диальных пазов, обойма закрывается с обеихсторон пластинами 15 и 16, которые крепятся в обойме винтами 17. Для исключения перекоса ведомого фрикционного элемента в обойме на боковой поверхности выполнены отверстия 18, в которые вставлены шарики 19, поджимаемые винтом в контргайку 20.Втулка с обоймой жестко связана с валом бобинодержателя 21. Предлагаемое устройство является более надежным и имеет надежную конструкцию. Работа устройства не зависит от износа трущихся поверхностей и позволяет осуществить регулирование времени пуска бобинодержателя в широких пределах за счет подбора количества сухариков, их мас сы и начального усилия прижима шарикови обечайки ведомого диска. 30 35 40 45 2Кроме того, торец обоймы со стороны дна стакана имеет шариковую опору, установленную с возможностью контактирования с дном стакана.На фиг. 1 изображено устройство, разрез; на фиг. 2 - то же, общий вид.Устройство для регулирования частоты вращения бобинодержателя состоит из ведущего фрикционного диска 1, который конУстройство работает следующим образом,При включении мотальной головки устройство плавного пуска бобинодержателя входит в контакт с ведущим фрикционным диском 1. Вращение от диска 1 передается ведомому фрикционному элементу 2, который вращается на втулке 4. В контакте с обечайкой 3 ведомого фрикционного диска находятся подпружиненные шарики 11. За счет силы трения между шариками и стаканом обойма начинает вращаться. Обойма закреплена шпонками 12 на втулке 13, которая закреплена на валу 21 бобинодержателя, При вращении обоймы на сухарики начинает действовать центробежная сила, которая выдвигает сухарики из радиальных пазов, и сила давления на внутреннюю поверхность стакана увеличивается, что приводит к постепенному силовому замыканию между обоймой и ведомым фрикционным элементом,итель Е. АгаянИ. Верес947 енного ком нте етений и отк 5, РаушскаяУжгород, ул 113илна Редактор Ю. СеЗаказ 2251/29 Состав реда Техред Тираж НИИПИ Государств по делам изобр 035, Москва, Ж - 3 л ППП Патент, г
