Устройство для прогнозирования расхода ресурса изоляции трансформатора

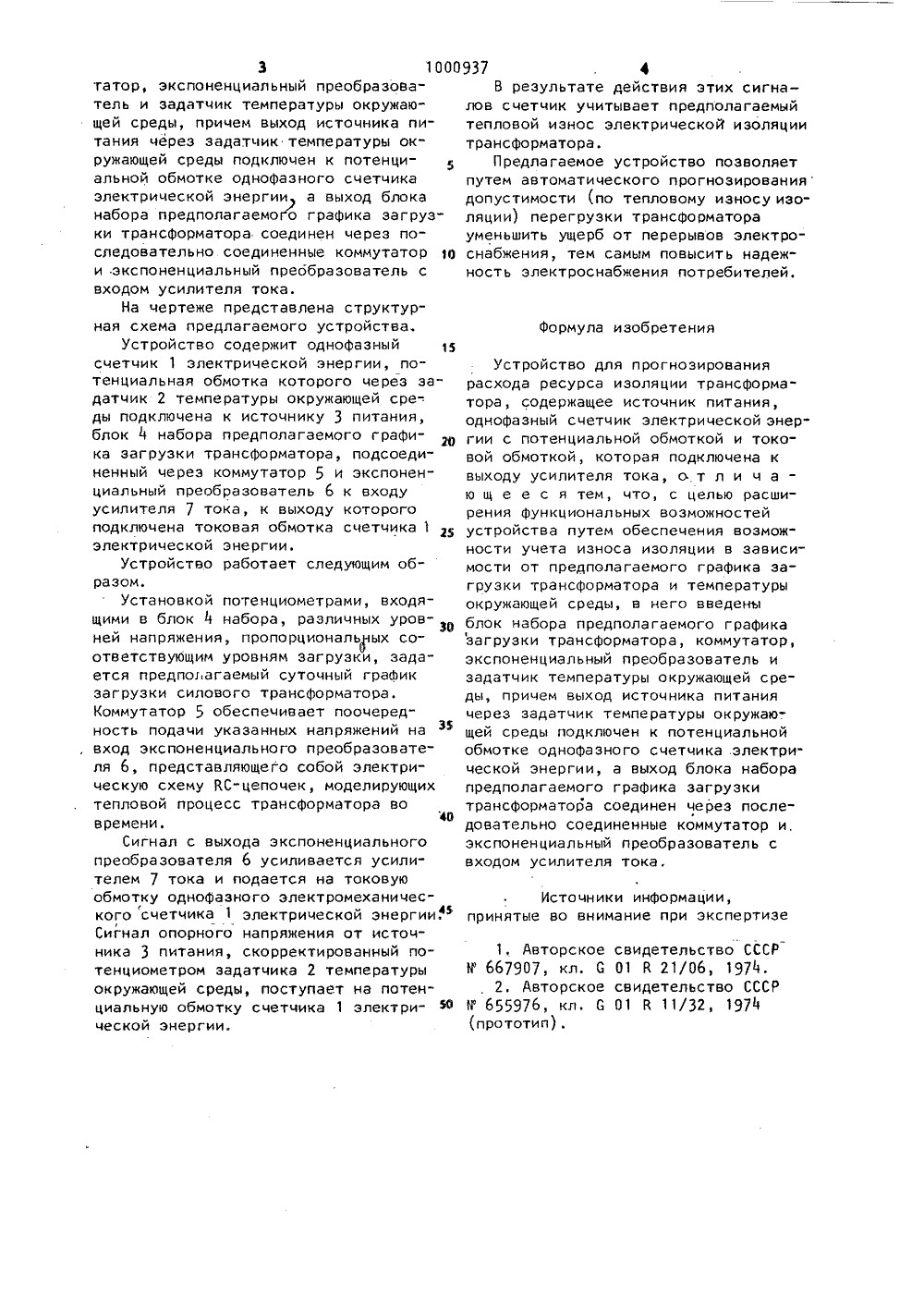

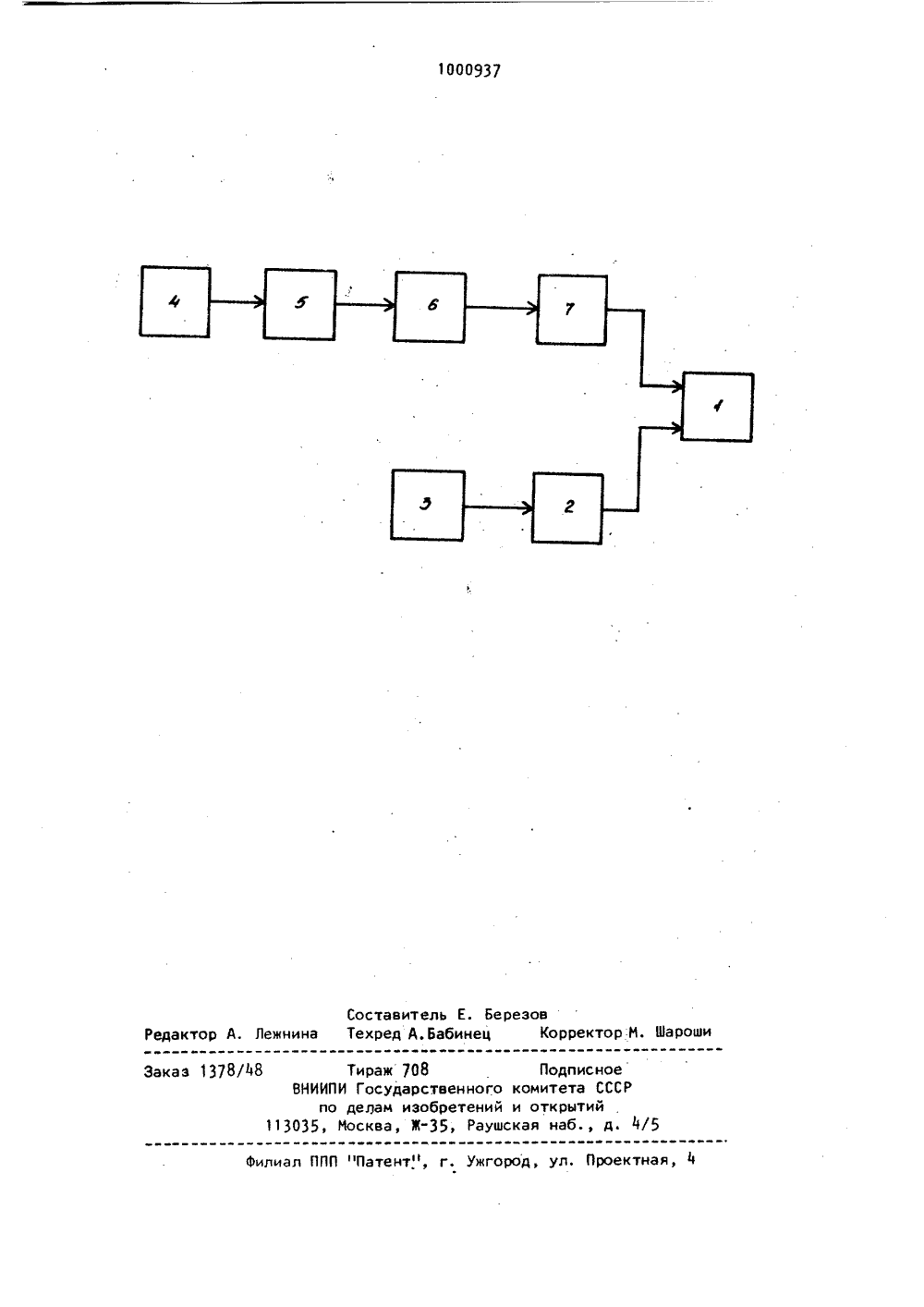

ОП ИСАИИ ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сфеэ СфветсникСоциалистическиеРесиубпинФ(5 )М. Кл. 0 01 В 31/00 Гееуаарстееккме кемктет СССР в лелем кэаеретекей а етермтий(53) УДК 621.317.333(088.8) В. В. Овцаров, В. Я, Жарков, И. Н. Ноекав и А. Я. Чураков т -" д Мелитопольский ордена Трудового Красного Знамени институт механизации сельского хозяйства(5 Й) УСТРОЙСТВО ДЛЯ ПРОГНОЗИРОВАНИЯ РАСХОДА РЕСУРСА ИЗОЛЯЦИИ ТРАНСФОРМАТОРА1Изобретение относится к электроиэ мерительной технике и может быть использовано для прогнозирования расхода ресурса изоляции силового трансформатора с учетом предполагаемого графика загрузки и температуры окру 5 жающей среды.Известно устройство для измерения ресурса работы силового трансформато" ра, срдержащее однофаэный счетчик электрической энергии, токовая обмотка которого подключена к выводам автотрансформатора через контакты температурного или токового реле, контролирующие фактическую загрузку тран эсформа тора 1 .Однако известное устройство не обеспечивает возможности прогноэиро"вания допустимого расхода ресурса попредлагаемому графику загрузки транс" тоформатора.Наиболее близким к предлагаемомупо технической сущности является счетчик износа изоляции, содержащий источ 2ник питания, однофаэный сцетчик электрической энергии с потенциальной и токовой обмотками, усилитель тока 2.К недостаткам этого счетчика относят отсутствие возможности учитывания износа изоляции в зависимости от предполагаемого графика загрузки трансформатора и температуры окружающей среды.Цель изобретения - расширение функциональных возможностей устройства путем обеспечения воэможности учета износа изоляции в зависимости от предполагаемого графика загрузки трансформатора и температуры окружающей средыПоставленная цель достигается тем, что в устройство, содержащее источник питания, однофазный счетчик электрической энергии с потенциальной обмоткой и токовой обмоткой, которая подключена к выходу усилителя тока, введены блок набора предполагаемого графика загрузки трансформатора, комму 3 1000 татор, экспоненциальный преобразователь и задатчик температуры окружающей среды, причем выход источника питания через задатчик температуры окружающей среды подключен к потенциальной обмотке однофазного счетчика электрической энергии а выход блока набора предполагаемого графика загрузки трансформатора соединен через последовательно соединенные коммутатор 10 и экспоненциальный преобразователь с входом усилителя тока.На чертеже представлена структурная схема предлагаемого устройства.Устройство содержит однофазный счетчик 1 электрической энергии, потенциальная обмотка которого через задатчик 2 температуры окружающей среды подключена к источнику 3 питания, блок 4 набора предполагаемого графика загрузки трансформатора, подсоединенный через коммутатор 5 и экспоненциальный преобразователь 6 к входу усилителя 7 тока, к выходу которого подключена токовая обмотка счетчика 1 электрической энергии.Устройство работает следующим образом.Установкой потенциометрами, входящими в блок 4 набора, различных уровней напряжения, пропорциональных соответствующим уровням загрузки, задается предпо агаемый суточный график загрузки силового трансформатора. Коммутатор 5 обеспечивает поочередность подачи указанных напряжений на вход экспоненциального преобразователя 6, представляющего собой электрическую схему КС-цепочек, моделирующих тепловой процесс трансформатора во46 времени.Сигнал с выхода экспоненциального преобразователя 6 усиливается усилителем 7 тока и подается на токовую обмотку однофазного электромеханического счетчика 1 электрической энергии,"ф Сигнал опорного напряжения от источника 3 питания, скорректированный потенциометром задатчика 2 температуры окружающей среды, поступает на потенциальную обмотку счетчика 1 электри- фо ческой энергии. В результате действия этих сигналов счетчик учитывает предполагаемый тепловой износ электрической изоляции трансформатора.Предлагаемое устройство позволяет путем автоматического прогнозирования допустимости (по тепловому износу изоляции) перегрузки трансформатора уменьшить ущерб от перерывов электроснабжения, тем самым повысить надежность электроснабжения потребителей.Формула изобретенияУстройство для прогнозированиярасхода ресурса изоляции трансформатора, содержащее источник питания,однофазный счетчик электрической энергии с потенциальной обмоткой и токовой обмоткой, которая подключена квыходу усилителя тока, а т л и ч аю щ е е с я тем, что, с целью расширения функциональных возможностейустройства путем обеспечения возможности учета износа изоляции в зависимости от предполагаемого графика загрузки трансформатора и температурыокружающей среды, в него введеныблок набора предполагаемого графиказагрузки трансформатора, коммутатор,экспоненциальный преобразователь изадатчик температуры окружающей среды, причем выход источника питаниячерез задатчик температуры окружаю-.щей среды подключен к потенциальнойобмотке однофазного счетчика .электрической энергии, а выход блока наборапредполагаемого графика загрузкитрансформатора соединен через последовательно соединенные коммутатор и,экспоненциальный преобразователь свходом усилителя тока,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР й 667907, кл. С 01 В 21/06 197"2. Авторское свидетельство СССР й 69976, кл. С 01 В 11/32, 1974 (прототип).1000937 Заказ 137848 Тираж 708 Подписное 8 НИИПИ Государственного комитета СССР по дедам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
