Способ аргонодуговой сварки прямошовных особотонкостенных латунных труб
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

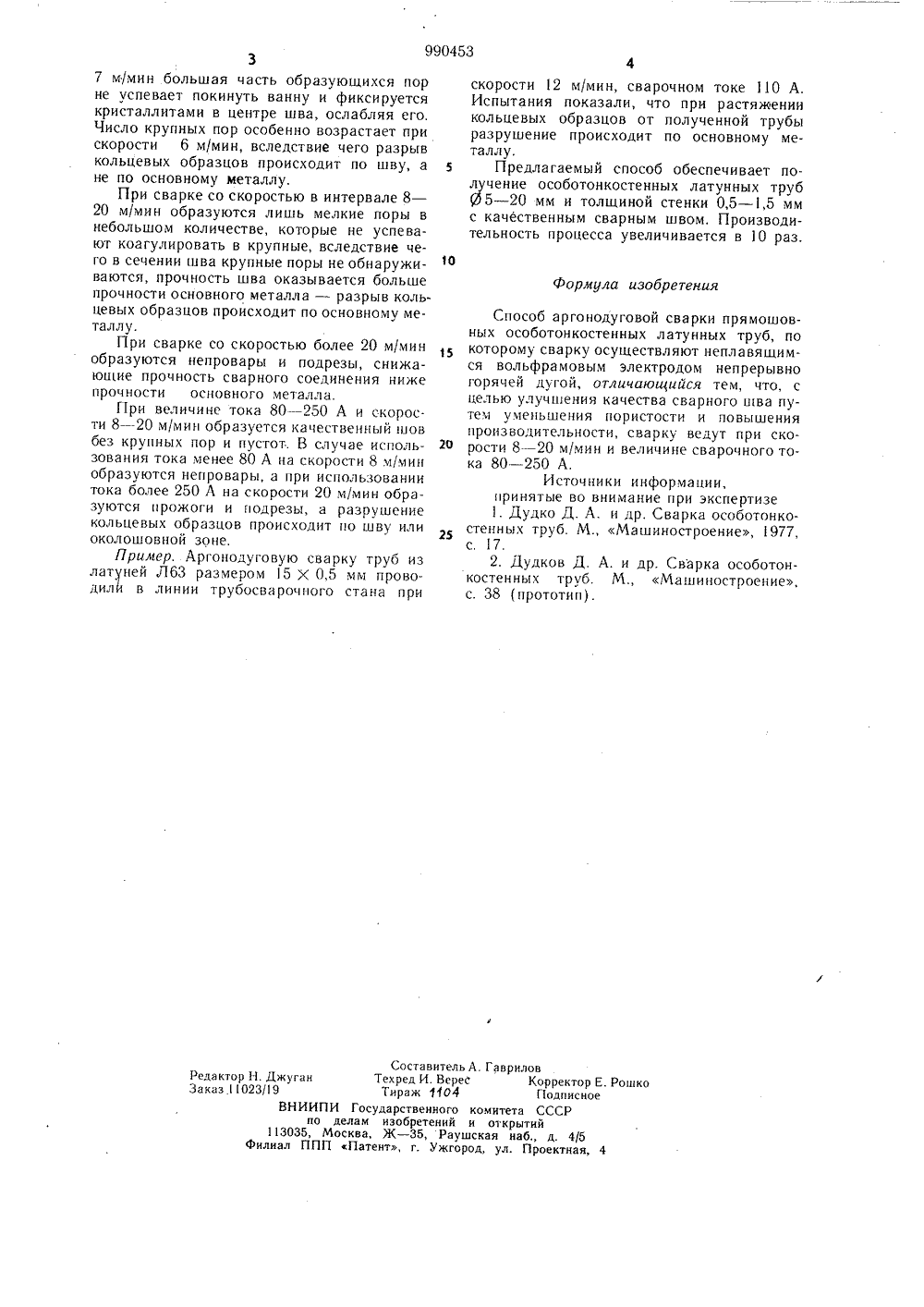

(11)ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспубт 1 икОпубликовано 23.01.83. Бюллетень3Дата опубликования описания 28.01.83 ле делам нзееретеннй и еткрмтнй(72) Авторы изобретения 71) Заявитель 4) СПОСОБ АРГОНОДУГОВОЙ СВАРКИ ПРЯМОШОВНЫХ ОСОБОТОНКОСТЕННЫХ ЛАТУННЫХ ТРУБСпособ относится к сварочному производству, в частности аргонодуговым методам, и может быть использован при изготовлении прямошовных сварных латунных особотонкостенных труб малого диаметра 5 - 20 мм, широко применяемых для теилообменной аппаратуры, антенн, авторучек.Известен способ высокочастотной сварки, осуществляемый со скоростью до 120 м/мин и используемый для изготовления сварных прямошовных латунных труб 11.Основной недостаток этого способа заключается в образовании грата на внутренней поверхности трубы, который необходимо удалять механическим способом. В связи с этим тонкостенные трубы, получаемые высокочастотной сваркой, изготавливаются размерами не менее 32 мм в диаметре с толщиной стенки не менее 2 мм.Наиболее близким к изобретению по технической сущности является способ аргонодуговой сварки особотонкостенных (менее 2 мм) латунных труб малого диаметра (менее 32 мм) с прямым швом свободной дугой непрерывного действия при скорости сварки 1 - 1,5 м(мин и сварочном токе 30 - 45 А 12. Однако этот способ производства труб характеризуется низкой производительностью из-за малой скорости сварки, Кроме того, при таком способе и особенно при некотором увеличении скорости сварки получить качественные швы аргонодуговой сваркой на особотонкостенных трубах из латуией Л 63, Л 96, и др. весьма трудно: в зоне шва наблюдаются газовые пары, плохое сплав- ление, прожоги, провисание шва, что приводит к большому проценту брака. В силу этого описанный метод при производстве латунных труб не нашел промышленного применения.Целью изобретения является улучшение качества сварного шва путем уменьшения пористости и повышение производительности, расширение сортамента изготовляемых тонкостенных труб.Поставленная цель достигается тем, что аргонодуговую сварку ведут неплавящимся вольфрамовым электродом при скорости 8 - 20 м/мин и величине сварного тока 80 - 250 А.уб Аргонодуговую сварку латунных тр ведут ири скорости не менее 8 м/мин в св зи с тем, что при скорости сварки от 1990453 Формула изобретения 37 м/мин большая часть образующихся пор не успевает покинуть ванну и фиксируется кристаллитами в центре шва, ослабляя его. Число крупных пор особенно возрастает при скорости 6 м/мин, вследствие чего разрыв кольцевых образцов происходит по шву, а не по основному металлу.При сварке со скоростью в интервале 8 - 20 м/мин образуются лишь мелкие поры в небольшом количестве, которые не успевают коагулировать в крупные, вследствие чего в сечении шва крупные поры не обнаруживаются, прочность шва оказывается больше прочности основного металла - разрыв кольцевых образцов происходит по основному металлу.При сварке со скоростью более 20 м/мин образуются непровары и подрезы, снижающие прочность сварного соединения ниже прочности основного металла.При величине тока 80 - 250 А и скорости 8 - 20 м/мин образуется качественный н 1 ов без крупных пор и пустот. Б случае исполь О зования тока менее 80 А на скорости 8 м/мин образуются непровары, а при использовании тока более 250 А на скорости 20 м/мин образуются прожоги и подрезы, а разрушение кольцевых образцов происходит по шву или околошовной зоне.Пример. Аргонодуговую сварку труб из латуней Л 63 размером 15 Х 0,5 мм проводилй в линии трубосварочного стана при скорости 12 м/мин, сварочном токе 110 А, Испытания показали, что при растяжении кольцевых образцов от полученной трубы разрушение происходит по основному металлу,Предлагаемый способ обеспечивает получение особотонкостенных латунных труб 05 - 20 мм и толщиной стенки 0,5 - 1,5 мм с качественным сварным швом. Производительность процесса увеличивается в 1 О раз. Способ аргонодуговой сварки прямошовных особотонкостенных латунных труб, по которому сварку осуществляют неплавящимся вольфрамовым электродом непрерывно горячей дутой, отличающийся тем, что, с целью улучшения качества сварного шва путем уменьшения пористости и повышения производительности, сварку ведут при скорости 8- - 20 м/мин и величине сварочного тока 80 в 2 А.Источники информации,принятые во внимание при экспертизе 1. Дудко Д. А. и др. Сварка особотонкостенных труб. М., Машиностроение, 1977, с, 17.2. Дудков Д. А. и др. Сварка особотонкостенных труб. М., Машиностроение, с. 38 (прототип).Составитель А. Гаврилов Редактор Н. Джуган Техред И. Верее Корректор Е. Рошко Заказ . 023/19 Тираж 1104 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д, 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
2790221, 09.07.1979
ГОСУДАРСТВЕННЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ СПЛАВОВ И ОБРАБОТКИ ЦВЕТНЫХ МЕТАЛЛОВ
СЕЙДАЛИЕВ ФИКРАТ СЕЙДАЛИЕВИЧ, ШЕВАКИН ЮРИЙ ФЕДОРОВИЧ, ГЛЕБОВА ЭРИКА ДМИТРИЕВНА, ТЮШЕВСКИЙ ВЛАДИМИР МИХАЙЛОВИЧ, КРАСОВСКИЙ ЮРИЙ ВЛАДИМИРОВИЧ, ЧИВИКИН ВАЛЕРИЙ КОНСТАНТИНОВИЧ
МПК / Метки
МПК: B23K 9/16
Метки: аргонодуговой, латунных, особотонкостенных, прямошовных, сварки, труб
Опубликовано: 23.01.1983
