Система регулирования температуры воздуха в помещении

Номер патента: 985620

Авторы: Горин, Пчелкин

ZIP архив

Текст

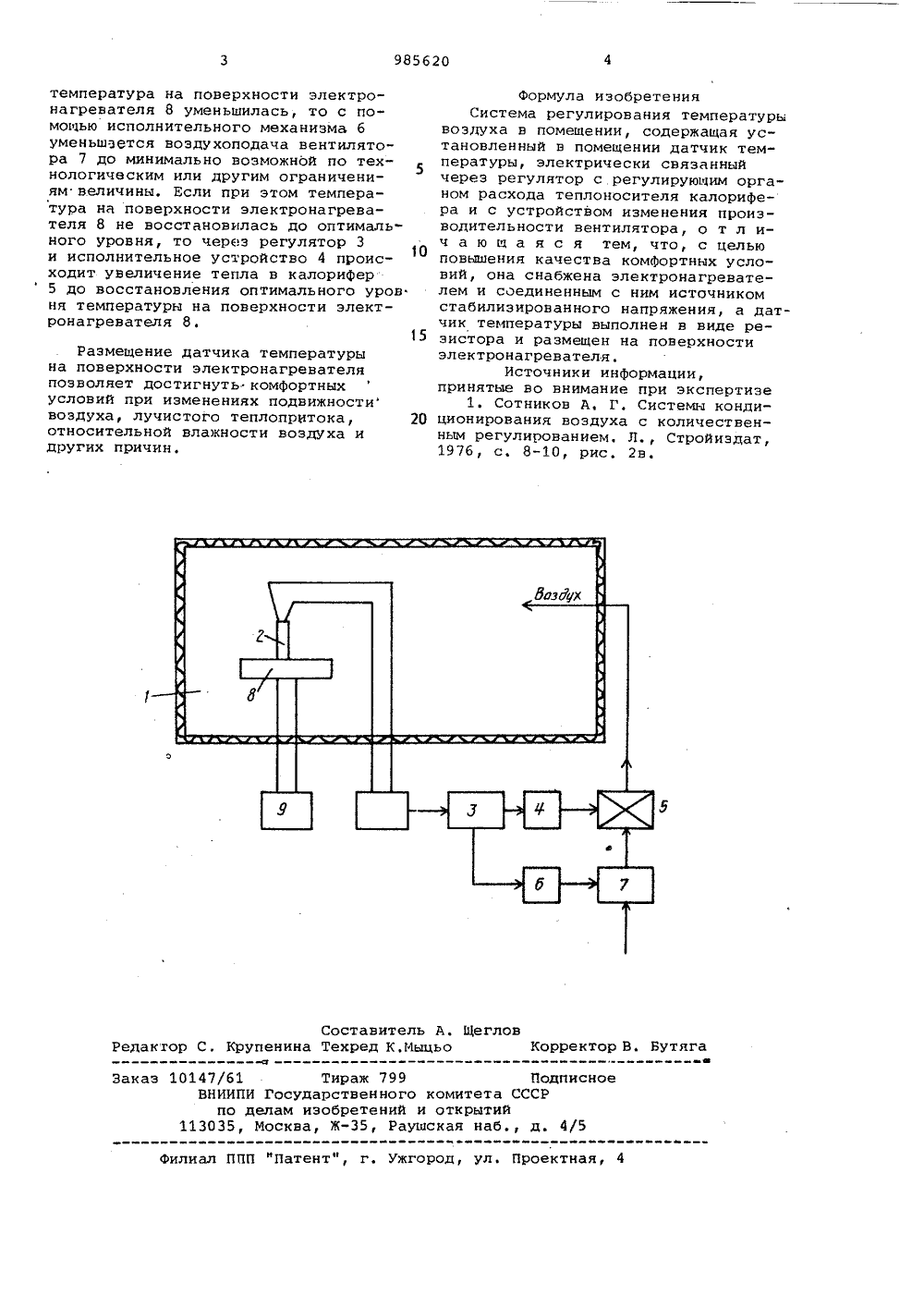

ащ 985620 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалистическихРеспублик(22) Заявлено 2704,81 (21) 3287620/29-Обс присоединением заявки Йо -(23) ПриоритетОпубликовано 3012.82, Бюллетень М 48 И)М Кл з Р 24 Е 11/08 1 осударствениый комитет СССР по делам изобретений и открытий31 УДК 697.93 (088.8) Дата опубликования описания 30, 12,82(72) Авторы изобретения Ю, Н, Пчелкин и Г, П. Горин Центральный научно-.исследовательский и проектно-технологическийинститут механизации и электрификации животноводстваЮжной зоиы СССР(71) Заявитель 1,54) СИСТЕМА РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ ВОЗДУХА В ПОМЕЩЕНИИ10 15 20 25 30 Изобретение относится к технике кондиционирования воздуха.Известна система регулирования температуры воздуха в помещении, содержащая установленный в помещении датчик температуры, электрически связанный через регулятор с регулирующим органом расхода теплоносителя калорифера и с устройством изменения производительности вентилятора 1 11.Недостатком известной системы является низкое качество комфортности при изменениях тепловых нагрузок внутри помещения.1 ель изобретенияповышение качества комфортных условий.Укаэанная цель достигается тем, что система дополнительно снабжена электронагревателем и соединенным с ним источником стабилизированного напряжения, а датчик температуры выполнен в виде резистора и размещен на поверхности электронагревателя.На чертеже представлена принципиальная схема системы регулирования температуры воздуха в помещении.Система содержит установленный в помешании 1 датчик 2 температуры, электрически связанный через регулятор 3 с регулирующим органом 4 расхода теплоносителя калорифера 5 и с устройством б изменения производи. тельности вентилятора 7.Система также снабжена электронагревателем 8 и соединенным с ним источником 9 стабилизированного напряжения, а датчик 2 температуры выполнен в виде резистора и размещен на поверхности электронагревателя 8.Система работает следующим образом.Вентилятор 7 подает определенное количество воздуха через калорифер 5 в помещение 1. При этом на поверхности электронагревателя устанавливается оптимальная температура. Если по каким-либо причинам, например, из-за увеличения проникновения в помещение солнечной радиации или включении источников облучения, температура на поверхности электронагревателя 8 повысилась, то через регулятор 3 и исполнительный механизм 4 будет уменьшена подача тепла в калорифер 5 до такой степени, чтобы восстановить температуру на поверхности электронагревателя 8 до оптимальной величины.Если по другим причинам, например, из-за появления сквозняков,-ст т ее вю айЗаказ 10147/61 Тираж 799 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 температура на поверхности электронагревателя 8 уменьшилась, то с помощью исполнительного механизма 6 уменьшается воздухоподача вентилятора 7 до минимально возможной по технологическим или другим ограничени 5 ям величины. Если при этом температура на поверхности электронагревателя 8 не восстановилась до оптимального уровня, то через регулятор 3 и исполнительное устройство 4 происходит увеличение тепла в калорифер 5 до восстановления оптимального уров ня температуры на поверхности электронагревателя 8. Размещение датчика температурына поверхности электронагревателяпозволяет достигнуть комфортныхусловий при изменениях подвижностивоздуха, лучистого теплопритока,относительной влажности воздуха идругих причин. Формула изобретенияСистема регулирования температурывоздуха в помещении, содержащая установленный в помещении датчик температуры, электрически связанныйчерез регулятор с регулирующим органом расхода теплоносителя калорифера и с устройством изменения производительности вентилятора, о т л ич а ю щ а я с я тем, что, с цельюповышения качества комфортных условий, она снабжена электронагревателем и соединенным с ним источникомстабилизированного напряжения, а датчик температуры выполнен в виде резистора и размещен на поверхностиэлектронагревателя.Источники информации,принятые во внимание при экспертизе1. Сотников А, Г, Системы кондиционирования воздуха с количественным регулированием, Л., Стройиздат,1976, с. 8-10, рис. 2 в.
