Уплотнение поршня в тороидальном цилиндре
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 985361
Автор: Тригер
Текст

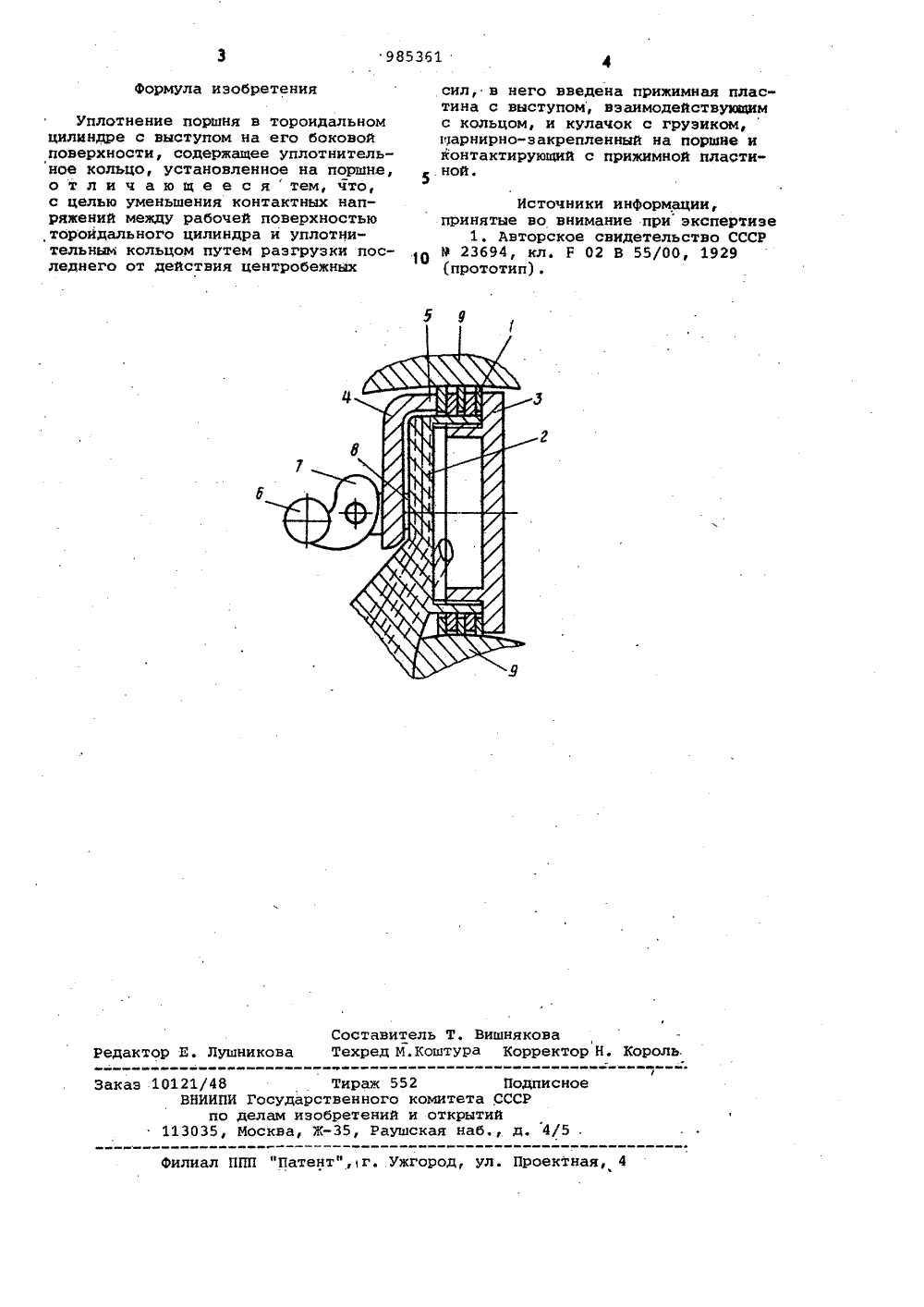

ОП ИКАНИЕИЗОБРЕТЕИИ ЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 1985361 Союз СоветснихСоциалистическихРеспублик(б 1) Дополнительное к авт. сеид-ву (22) Заявлено 02.11.77 (21) 2539859/25-06 РМ К з Р 02 В 55/02 с присоединением заявки Мф(23)П ио итет Государственный комитет СССР ио дедам изобретений и открытийДата опубликования описания ЗМ 2 В 2 ОИ ЦИЛИНДРЕ .(54) УПЛОТНЕНИЕ ПОРИНЯ В Т 5 Изобретение относится к машиностроению и может быть использованов двигателях внутреннего сгорания,а также в дневмо- или гидронасосах.Известно уплотнение поршня в тороидальном цилиндре с выступом наего боковой поверхности, содержащееуплотнительное кольцо, установленноена поршне 113,При таком выполнении:уплотнениярабочая поверхность тороидальногоцилиндра быстро изнашивается из-завысоких контактных напряжений междурабочей поверхностью и уплотнительным кольцом.Цель изобретения - уменьшениеконтактных напряжений между рабочейповерхностью тороидального цилиндраи уплотнительным кольцом путем разгрузки последнего от действия цент.робежных сил.Поставленная цель достигаетсятем, что .,уплотнение поршня в тороидальном цилиндре с выступом на егобокоой поверхности, содержит уплотнительное кольцо, установленное напоршне, причем в уплотнение введена прижимная пластина с выступом,взаимодействующим с кольцом, и кула, чок с грузиком, шарнирно закреплейный на поршне и контактирующий с прижимной пластиной.На чертеже изображено уплотнение поршня в тороидальном цилиндре.Уплотнение содержит уплотнительные кольца 1, установленные на торондальном поршне 2 с кольцевым выступом 3 на его боковой поверхности, прижимную пластину 4 с выступом 5, контактирующим с уплотнительным крльцом 1, грузик б, жестко соединенный с кулачком 7, который в свою очередь, шарнирно закреплен на пальце 8 поршня, Палец 8 продет через прижимную пластину 4. Тороидальный поршень 2, установлен в цилиндре 9.При движении тороидального порыня 2 в цилиндре 9 грузин 6 вследствие действия на него центробежных сил поворачивает кулачок 7 контак.тирующий с, прижимной пластиной 4, которая, взаимодействуя с уплотни- . тельным кольцом 1, зажимает его, не .позволяя перемещаться.Таким образом, введение в уплотнение прижимной пластины и грузика с кулачком разгружает уплотнительное кольцо от действия центробежных сил предупреждая преждевременный износ рабочей поверхности цилиндра.9853 б 1 формула изобретения яковаорректор Н Король Составитель Т, ВТехред М.коштура ник актор Подпиета СССРрытийнаб., д. 4 е а оми оиал ППП "Патент",г. Ужгород, ул. Проектная, 4 Уплотнение поршня в тороидальном цилиндре с выступом на его боковой поверхности, содержащее уплотнительное кольцо, установленное на поршне, о т л и ч а ю щ е е с ятем, что, с целью уменьшения контактных напряжений между рабочей поверхностью тороидального цилиндра и уплотнительным кольцом путем разгрузки последнего от действия центробежных 121/48 Тираж 5 ВНИИПИ Государственногопо делам изобретений 13035, Москва, Ж, Рауш сил, в него введена прижимная пластина с выступом, взаимодействующимс кольцом, и кулачок с грузиком,шарнирно-закрепленный на поршне иконтактирующий с прижимной пласти нойс Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР9 23694, кл. Е 02 В 55/00, 1929
СмотретьЗаявка
2539859, 01.11.1977
заявители СОШЗЙЛ f 3 штно, ; 31 ВйБЛйолщд I
ТРИГЕР БОРИС ГРИГОРЬЕВИЧ, ТРИГЕР ТАМАРА БОРИСОВНА
МПК / Метки
МПК: F02B 55/02
Метки: поршня, тороидальном, уплотнение, цилиндре
Опубликовано: 30.12.1982
Код ссылки
