Плуг
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 976867
Авторы: Кобиашвили, Мчедлидзе, Трощинский
Текст

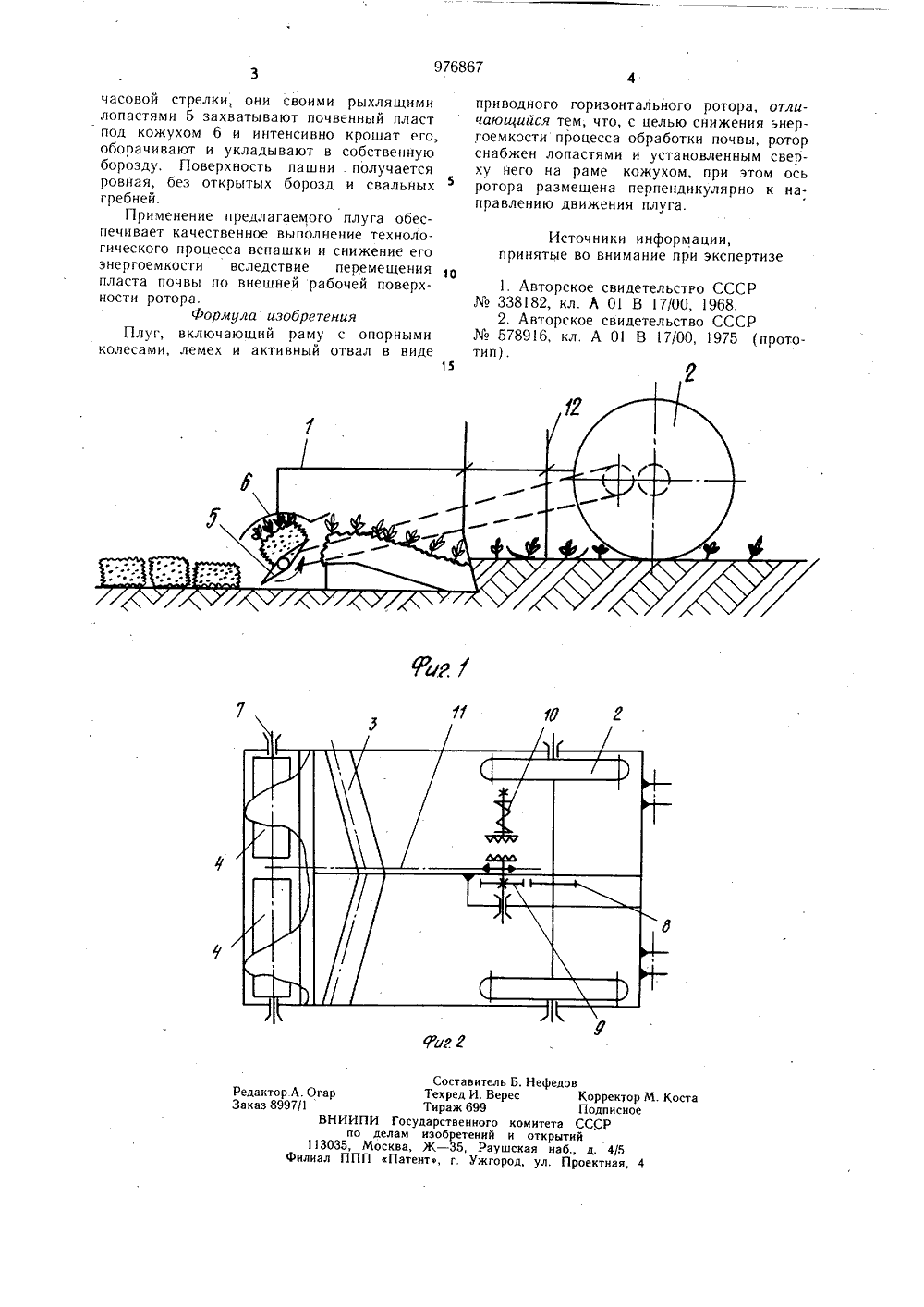

Оп ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 976867 Союз СоветскихСоциалистическихРеспубликОпубликовано 30.11.82. Бюллетень44Дата опубликования описания 05.12.82 ло делам нэобретеннй н открытий. М. Мчедлидзе Н. Г. К обретен ил укторско-":;: у .горнбг 0 " -кульгур сесоюзный научно-исследовательский и конст технологический институт по машинам для земледелия и возделывания субтропически 71) Заявитель) ПЛУ Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для основной обработки почвы, например плугам.Известен корпус плуга, включающий лемех и активный отвал в виде ротора с приводом 1.Недостатками известного устройства являются невозможность оборота пласта в собственную борозду без смещения в сторону и недостаточная степень крошения почвы.Наиболее близкий к предлагаемому плуг включает раму с опорными колесами, лемех и активный отвал в виде приводного горизонтальногоротора 2.Недостатком этого плуга является сложность его конструкции, вызванная наличием полого горизонтального цилиндра с размещенными внутри него рыхляшьми зубьями, что значительно повышает энергоемкость процесса обработки почвы.Цель изобретения - снижение энергоемкости процесса обработки почвы плугом.Для достижения поставленной цели ротор снабжен лопастями и установленным сверху него на раме кожухом, при этом ось ротора размещена перпендикулярно к направлению движения плуга.На фиг. 1 изображен плуг, вид сбоку;на фиг. 2 - то же, вид сверху.Плуг включает рамус опорными колесами 2, лемех 3 и активный отвал в виде приводного горизонтального ротора 4, который снабжен лопастями 5 и установленным сверху него на раме 1 кожухом 6, при этом ось 7 ротора 4 размещена перпендикулярно 10к направлению движения плуга. Привод ротора 4 осуществляется от опорных колес 2 плуга посредством ведущей 8 и ведомой 9 звездочек с предохранительной муфтой 10 и цепной передачи 11. Корпус плуга включает также лыжу 12.1 Плуг работает следующим образом.При движении (по чертежу слева направо) опорные колеса вращаются по часовой стрелке. Лемех 3 постепенно заглубляется в почву до тех пор, покалыжа 12 20не окажется на поверхности поля. По мере передвижения в почве лемех 3 подрезает почвенный пласт, который, скользя по поверхности лемеха 3, попадает в окно, образованное роторами 4.и кожухом 6. Благодаря тому, что роторы 4 вращаются против976867 Составитель Б. Нефедхред И. Вересраж 699рственного комитетаобретений и откры- 35, Раушская наг. Ужгород, ул вКорректоПодписиСССРийд. 4/5Проектная,Редактор,А. ОгарЗаказ 8997/1ВН Т Т ПИ Госуда о делам из Москва, Ж ПП Патент М. Кос 113035илиал П часовой стрелки, они своими рыхлящими лопастями 5 захватывают почвенный пласт под кожухом 6 и интенсивно крошат его, оборачивают и укладывают в собственную борозду, Поверхность пашни . получается ровная, без открытых борозд и свальных гребней,Применение предлагаемого плуга обеспечивает качественное выполнение технологического процесса вспашки и снижение его энергоемкости вследствие перемещения пласта почвы по внешней рабочей поверхности ротора.формула изобретенияПлуг, включающий раму с опорными колесами, лемех и активный отвал в виде приводного горизонтального ротора, отличающийся тем, что, с целью снижения энергоемкости процесса обработки почвы, ротор снабжен лопастями и установленным сверху него на раме кожухом, при этом ось ротора размещена перпендикулярно к направлению движения плуга. Источники информации,принятые во внимание при экспертизе 1 О
СмотретьЗаявка
2983344, 12.09.1980
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И КОНСТРУКТОРСКО ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ПО МАШИНАМ ДЛЯ ГОРНОГО ЗЕМЛЕДЕЛИЯ И ВОЗДЕЛЫВАНИЯ СУБТРОПИЧЕСКИХ КУЛЬТУР
КОБИАШВИЛИ НАРИМАН ГЕОРГИЕВИЧ, МЧЕДЛИДЗЕ КЛИМЕНТИЙ МАТВЕЕВИЧ, ТРОЩИНСКИЙ ИГОРЬ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: A01B 17/00
Метки: плуг
Опубликовано: 30.11.1982
Код ссылки
<a href="https://patents.su/2-976867-plug.html" target="_blank" rel="follow" title="База патентов СССР">Плуг</a>
