Регулятор давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

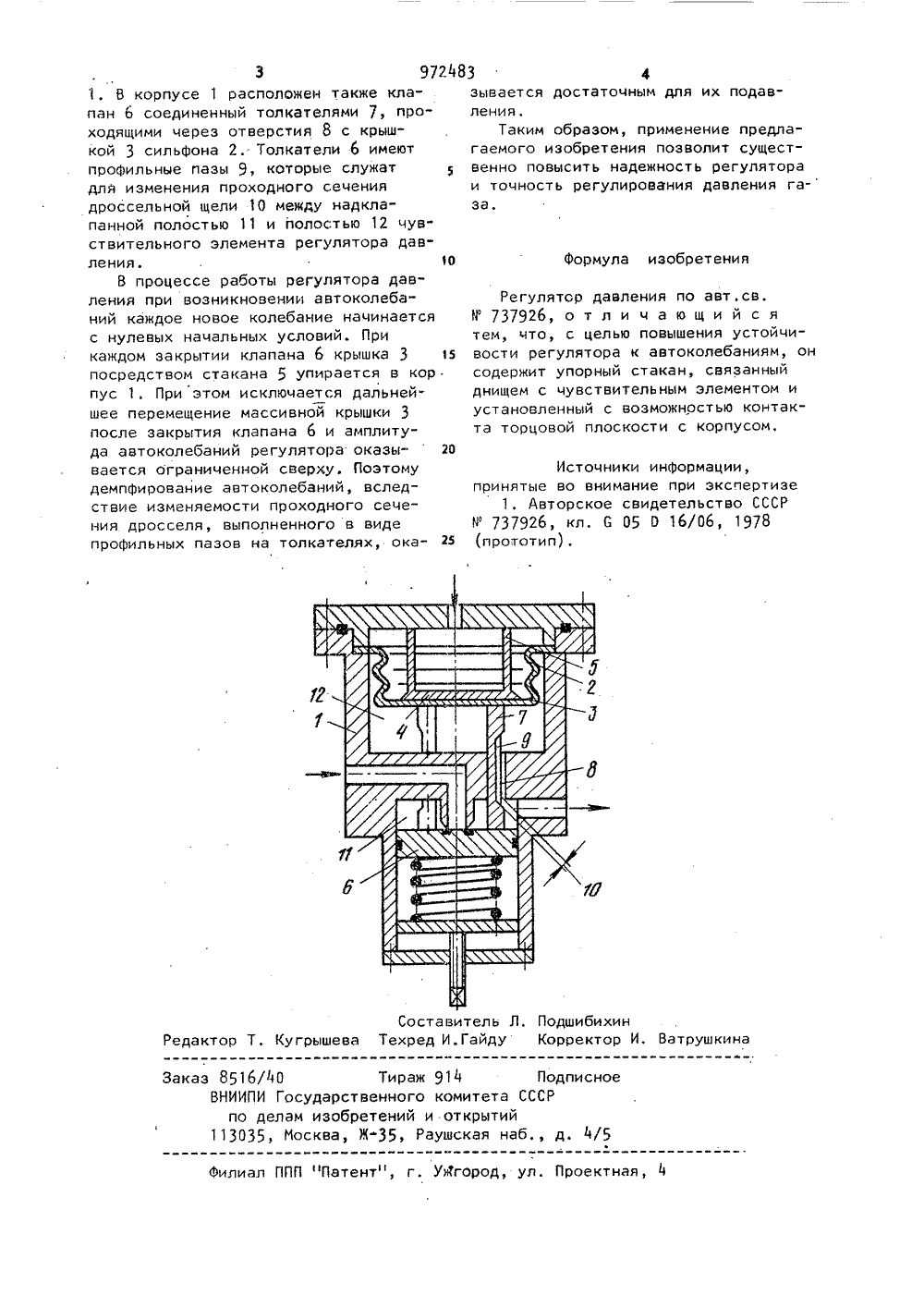

О П И С А Н И Е1972483И ЗОЗРЕТЕ Н ИЯ Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(5 )М. Кл. С 05 О 16/06 Государственный коинтет по делан изобретений н открытнй(72) Авторы изобретения Институт технической механики АН Украинской ССР(54) РЕГУЛЯТОР ДАВЛЕНИЯ 1Изобретение относится к арматуростроению и может быть использовано для регулирования давления газа в различных автоматических системах, работающих на сжатом газе.По основному авт.св. 11 737926 известен регулятор давления, в выходной полости которого установлен клапан, связанный с чувствительным элементом через толкатели, расположенные в отверстиях корпуса между выходной полостью и полостью чувствительного элемента, причем на толкателях выполнены профильные пазы.Расход газа в полость чувствительного элемента известного регулятора зависит от положения клапана. Когда возникают колебания, то при каждом приближении клапана к седлу уменьшается расход газа в полость под чувствительным элементом 1 )Однако автоколебания поддерживаются за счет энергии движения массивных частей чувствительного элемен 2та, накапливаемой им при малых гидравлических сопротивлениях регулируемого дросселя, которым служит профилированный вырез в толкателе. Поэтому полное подавление автоколеба ний не достигается.Целью изобретения является повышение устойчивости регулятора давления к автоколебаниям,Поставленная цель достигаетсятем, что регулятор давления содержитупорный стакан, связанный днищем счувствительным элементом и установленный с возможностью контакта торцовой плоскости с корпусом.На чертеже представлен предлагаемый регулятор давления.Регулятор давления содержит корпус 1 с расположенным в нем цувствиготельным элементом, выполненным в виде сильфона 2 с крышкой 3, котораясвязана с днищем 4 упорного стакана5, установленного с возможностью контакта торцовой плоскости с корпусомВатрушкина аказ 8516/40 ВНИИПИ Государст по делам изобр 113035, Москва, Тираж 914 Подписноеенного комитета СССРтений и открытий"35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная,97 1. В корпусе 1 расположен также клапан 6 соединенный толкателями 7, проходящими через отверстия 8 с крышкой 3 сильфона 2. Толкатели 6 имеют профильные пазы 9, которые служат для изменения проходного сечения дроссельной щели 10 между надклапанной полостью 11 и полостью 12 чувствительного элемента регулятора давления.В процессе работы регулятора давления при возникновении автоколебаний каждое новое колебание начинается с нулевых начальных условий. При каждом закрытии клапана 6 крышка 3 посредством стакана 5 упирается в кор пус 1. При этом исключается дальнейшее перемещение массивной крышки 3 после закрытия клапана 6 и амплитуда автоколебаний регулятора оказывается ограниченной сверху. Поэтому демпфирование автоколебаний, вследствие изменяемости проходного сечения дросселя, выполненного в виде профильных пазов на толкателях, ока 2483 4зывается достаточным для их подавления.Таким образом, применение предлагаемого изобретения позволит существенно повысить надежность регулятора и точность регулирования давления га- за. Регулятор давления по авт.св,Н 737926, о т л и ч а ю щ и й с ятем, что, с целью повышения устойчи Б вости регулятора к автоколебаниям, онсодержит упорный стакан, связанныйднищем с чувствительным элементом иустановленный с возможностью контакта торцовой плоскости с корпусом, 2 О Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРН 737926, кл, С 05 0 16/06, 197825 (прототип).
СмотретьЗаявка
3250956, 20.02.1981
ИНСТИТУТ ТЕХНИЧЕСКОЙ МЕХАНИКИ АН УССР
ОНИЩЕНКО АНАТОЛИЙ ТРИФОНОВИЧ, КОСТЕНКО ВАЛЕНТИН СЕРГЕЕВИЧ, УВАРОВ ЕВГЕНИЙ ИЛЬИЧ, СЕРГЕЙЧУК БОРИС ВАСИЛЬЕВИЧ, КОШКИН МИХАИЛ ИВАНОВИЧ, ВАЛИК МИХАИЛ КОНСТАНТИНОВИЧ, СЛОБОДЯНИК ВИКТОР НИКОЛАЕВИЧ
МПК / Метки
МПК: G05D 16/06
Опубликовано: 07.11.1982
Код ссылки
