Торцовое уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

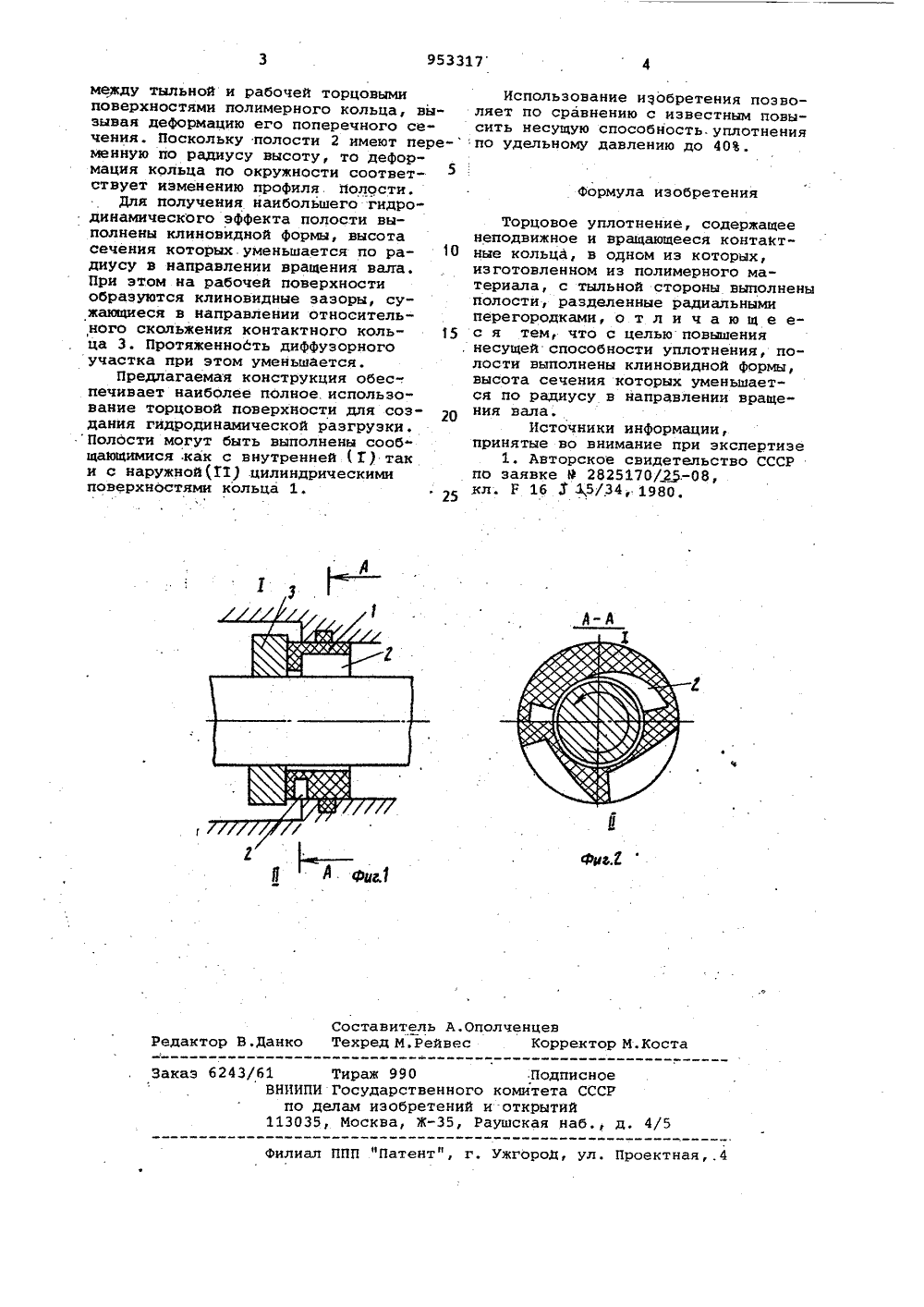

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик и 953317(311 М. Кп. с присоединением заявки Нов(23) Приоритет Р 16 Х 15/34 Государственйый комитет СССР по делам изобретений и открытий(54) ТОРЦОВОЕ УПЛОТНЕНИЕ Изобретение относится к насосостроению и компрессоростроению и касается конструкции торцового уплотнения, в котором одно из трущихся колец выполнено из полимерного материала.Известно торцовое уплотнение, содержащее неподвижное и вращающееся контактные кольца, одно из которых изготовлено из полимерного материала, в котором с тыльной стороны выполнены полости в виде сегментных карманов, разделенных радиальными перегородками, сообщающиеся с внутренней цилиндрической поверхностью кольца. Выполнение полостей обус- лавливает переменную жесткость кольца по периметру окружности, которая приводит к волнистой рабочей торцовой поверхности, способствующей созданию гидродинамического режима трения 1.Недостатком известной конструкции является неполное использование . рабочей поверхности для формирова ния гидродинамического режима трения. Волнистая форма торцовой поверхности имеет симметричный профиль неровностей., т.е. каждая впадина имеет равные по протяженности 30 Фи углу конфузорный и диффузорныйучастки. Гидродинамическое расклинивание осуществляется только вконфузорном зазоре (по направлениюотносительного скольжения ответного кольца) . Диффузорная часть неучаствует в повышении несущей способности трущихся поверхностей.Целью изобретения является увеличение несущей способности контактной пары торцового уплотнения, одноиз колец которого изготовлено изполимерного материала.Эта цель достигается:тем, что вкольце из полимерного материала,в котором с тыльной стороны выполнены полости, разделенные перегородками, полости выполнены клиновиднойформы, высота сечения которых уменьшается по радиусу в направлении вращения вала.На фиг. 1 изображена конструкцияторцового, уплотнения; на фиг. 2сечение А-А на фиг.1.Устройство состоит из полимерногоконтактного кольца 1 с выполненнымив нем клиновидными полостями 2 иконтактного кольца 3,При трении контактных колец 1 и 3появляется температурный градиентираж 990 Подписное осударственного комитета СССР ам изобретений и открытий Москва, Ж, Раушская наб., д. а ППП "Патент", г. Ужгород, ул. Проектная,.4 лиал межцу тыльной и рабочей торцовыми поверхностями полимерного кольца, вызывая деформацию его поперечного сечения. Поскольку полости 2 имеют пере- менную по радиусу высоту, то деформация кольца по окружности соответствует изменению профиля полости.Для получения наибольшего гидро- динамического эффекта полости выполнены клиновидной формы, высота сечения которых уменьшается по ра диусу в направлении вращения вала, При этом на рабочей поверхности образуются клиновидные зазоры, сужающиеся в направлении относительного скольжения контактного коль ца 3. Протяженность диффузорного участка при этом уменьшается.Предлагаемая конструкция обес-. печивает наиболее полное.использование торцовой поверхности для создания гидродинамической разгрузки. Полости могут быть выполнены сообщающимися как с внутренней ( Т) так и с наружной(Т 1) цилиндрическими поверхностями кольца 1.25 Использование изобретения позволяет по сравнению с известным повысить несущую способность. уплотнения по удельному давлению до 40. Торцовое уплотнение, содержащеенеподвижное и вращающееся контактные кольца, в одном из которых,изготовленном из полимерного материала, с тыльной стороны выполненыполости, разделенные радиальнымиперегородками, о т л и ч а ю щ е ес я тем, что с целью повышениянесущей способности уплотнения, полости выполнены клиновидной формы,высота сечения которых уменьшается по радиусу в направлении вращения вала.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРпо заявке 9 2825170/25.-08,кл. Р 16 Х Ь 5/34, 1980,
