Уплотнение вращающегося вала

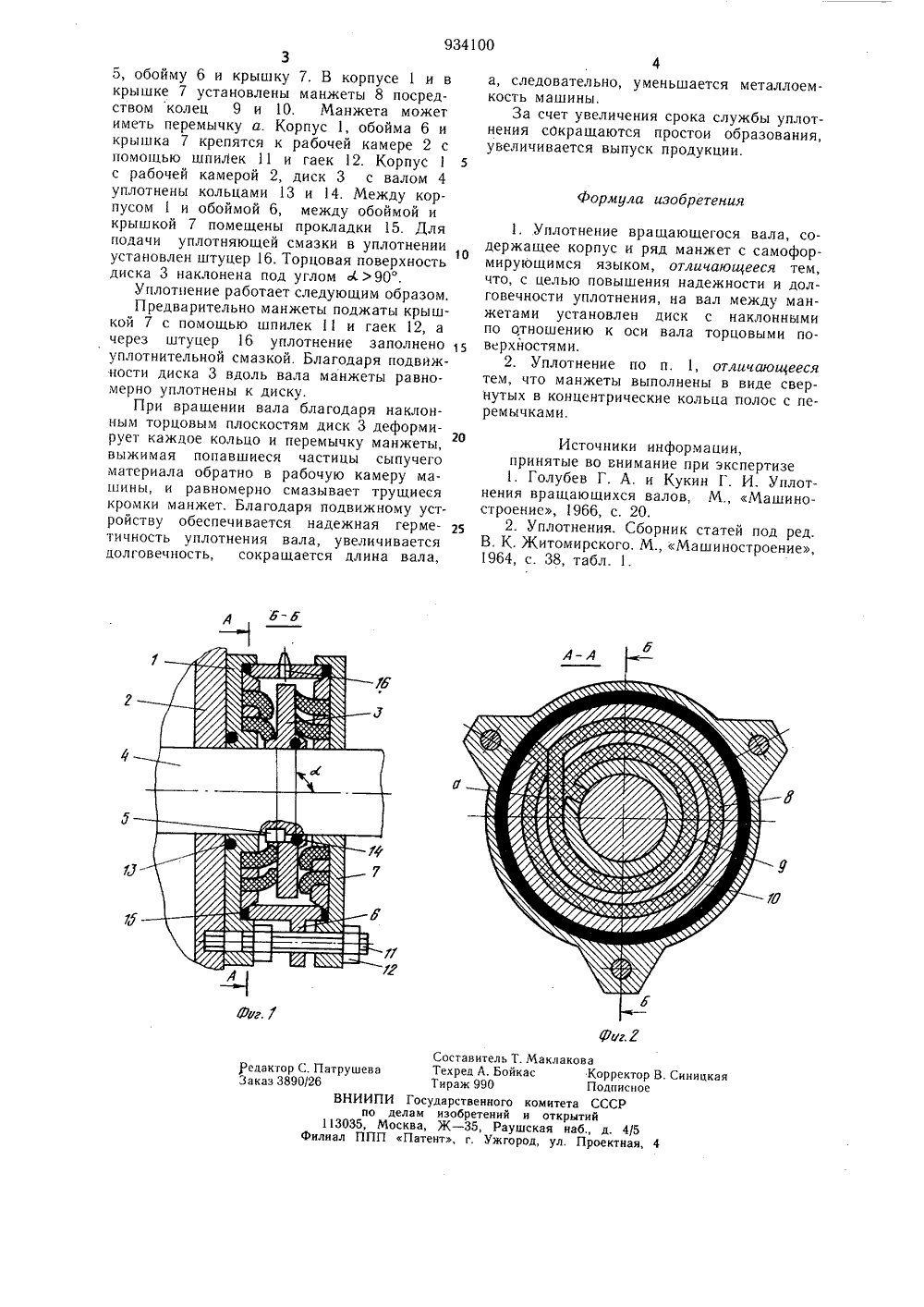

Союз Советских Социалистических еслублик АВТОРСКОМУ СВМДЕТЕЛЬСТВ 61) Дополнительное к авт. с д-т 1)У, Клз Г 16,5/16(72) Авторы изобретен Н. Завальный Северодонецкий филиал Всесоюзного научноследовательского и конструкторского института химическогомашиностроения 71) Заявитель 54) УПЛОТНЕНИЕ ВРАШАЮШЕГОСЯ ВАЛА 1Изобретение относится к машиностроению и может быть использовано во всех отраслях народного хозяйства для уплотнений вращающихся валов машин и аппаратов, в которых находятся разнообразные перерабатываемые материалы, преимущественно сыпучие материалы.Известны уплотнения вращающихся валов, предназначенные для герметизации мащин при наличии в них сыпучих материалов. Такие уплотнения валов имеют резиновые манжеты с пыльником и пружиной, установленные в корпусе машины 1.Однако манжеты, работающие при наличии абразивных частиц материала, повреждают поверхность вала и сами быстро истираются, вследствие чего герметичность уплотнения нарушается. Частая длительность замены манжет приводит к простою оборудования,Наиболее близким по технической сущности техническим решением является уплотнение вращающегося вала, содержащее корпус и ряд манжет с самоформирующимся языком 2 .Однако в этом уплотнении абразивные частицы сыпучего материала, попадая между самоформирующимся языком манжет и валом, отрывают уплотняю щую кромку.1манжеты оз поверхности вала и создают царапины на валу. Одновременно происходит адгезия манжеты к валу, в результате чего герметичность стыка нарушается и уплотнение начинает течь. При этом, помимо значительных потерь переребатываемого продукта, создаются вредные условия труда.Поэтому уплотнение заменяют новым, что освязано с длительной остановкой машины и всего производства.Цель изобретения - повышение надежности и долговечности уплотнения.Указанная цель достигается тем, что навал между манжетами установлен диск с 5 наклонными по отношению к оси вала торцовыми поверхностями, причем манжеты выполнены в виде свернутых в концентрические кольца полос с перемычками.На фиг.изображено уплотнение, общий вид, в продольном разрезе на фиг. 2 - то же, поперечный разрез.Уплотнение вращающегося вала имееткорпус 1, прикрепленный к рабочей камере 2, подвижной диск 3, установленный на вал 4 и зацепляемый к валу с помощью шпонки934100 Формула изобретения Составитель Т. МаклаТехред А. БойкасТираж 990Государственного комитеелам изобретений и открсква, Ж - 35, Раушская нПатент, г. Ужгород, ул. оваКорректор ВПодписноеа СССРытийаб., д. 4/5Проектная 4 Гедакто Ваказ 3 С. ПатрушеваО/26ВНИИ Синицка ПИ по д 113035, Мо илиал ППП35, обойму 6 и крышку 7. В корпусе 1 и в крышке 7 установлены манжеты 8 посредством колец 9 и 10. Манжета может иметь перемычку а. Корпус 1, обойма 6 и крышка 7 крепятся к рабочей камере 2 с помощью шпилек 11 и гаек 12. Корпус5 с рабочей камерой 2, диск 3 с валом 4 уплотнены кольцами 13 и 14. Между корпусом 1 и обоймой 6, между обоймой и крышкой 7 помещены прокладки 15. Для подачи уплотняющей смазки в уплотнении установлен штуцер 16. Торцовая поверхность1 О диска 3 наклонена под углом 90.Уплотнение работает следующим образом.Предварительно манжеты поджаты крышкой 7 с помощью шпилек 11 и гаек 12, а через штуцер 16 уплотнение заполнено 15 уплотнительной смазкой. Благодаря подвижности диска 3 вдоль вала манжеты равномерно уплотнены к диску.При вращении вала благодаря наклонным торцовым плоскостям диск 3 деформирует каждое кольцо и перемычку манжеты, выжимая попавшиеся частицы сыпучего материала обратно в рабочую камеру машины, и равномерно смазывает трущиеся кромки манжет. Благодаря подвижному устройству обеспечивается надежная герметичность уплотнения вала, увеличивается долговечность, сокращается длина вала,а, следовательно, уменьшается металлоемкость машины.За счет увеличения срока службы уплотнения сокращаются простои образования, увеличивается выпуск продукции. 1. Уплотнение вращающегося вала, содержащее корпус и ряд манжет с самоформирующимся языком, отличающееся тем, что, с целью повышения надежности и долговечности уплотнения, на вал между манжетами установлен диск с наклонными по отношению к оси вала торцовыми поверхйостями.2. Уплотнение по п. 1, отличающееся тем, что манжеты выполнены в виде свернутых в концентрические кольца полос с перемычками. Источники информации,принятые во внимание при экспертизе 1, Голубев Г. А. и Кукин Г. И. Уплотнения вращающихся валов, М., Машиностроение, 1966, с, 20.2. Уплотнения. Сборник статей под ред. В, К. Житомирского. М., Машиностроение, 1964, с. 38, табл. 1.
