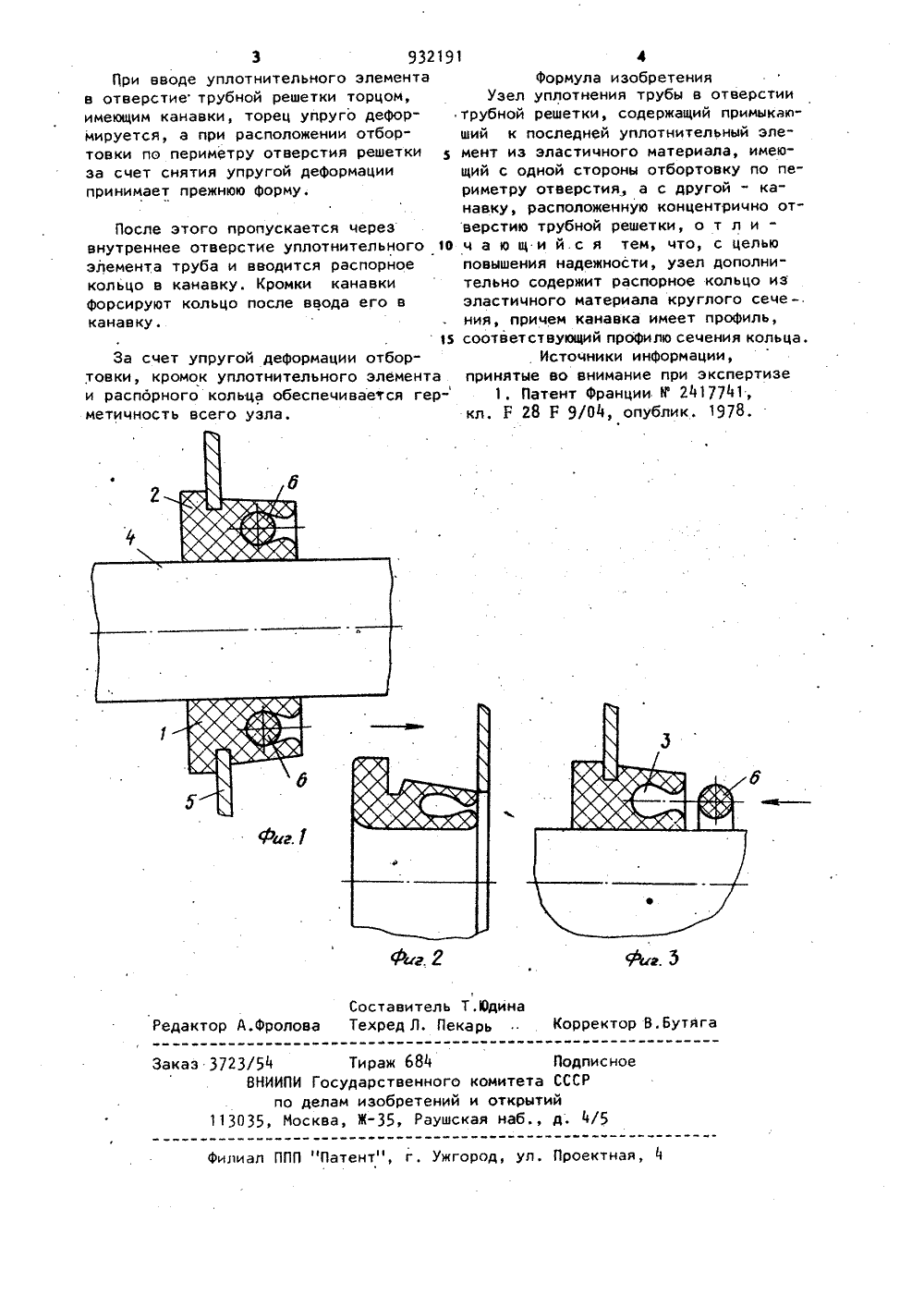

Узел уплотнения трубы в отверстии трубной решетки

Номер патента: 676852

Опубликовано: 30.07.1979

Авторы: Исаков, Образцов, Сапелкин, Соловей

МПК: F28F 9/16

Метки: аппарата, крепления, отверстии, решетки, теплообменного, трубной, трубы, узел

...следующим образом,В отверстиях трубной решетки 2 по посадке с зазором устанавливают уплотнительные элементы 3, в которых размещают концы труб 1, После сборки трубную решетку помещают в камеру, которую заполняют водородом, и при необходимости (в зависимости от материала колец) нагревают, В результате взаимодействия материала элемента с водородом осуществляется процесс гидрирования. Элементы, находящиеся в промежутках, увеличиваются в объеме и плотно заполняют промежутки. В результате получается прочное, герметичное крепление труб в отверстиях трубной решетки.Изобретение по сравнению с известными решениями обладает следующими преимуществами:позволяет получить прочное соединение трубы с решеткой (с прочностью до 40 кг/ммз), с...

Номер патента: 1099211

Опубликовано: 23.06.1984

Авторы: Мартынов, Петровых

МПК: F28F 9/16

Метки: аппарата, крепления, отверстии, решетки, теплообменного, трубной, трубы, узел

...цель достигается тем,что в узле крепления трубы в отверстии трубной решетки теплообменногоаппарата с помощью развальцовки отверстие выполнено по крайней мере ввиде двух усеченных конусов, сопряженных основаниями вплоскостипарал,лельной торцовым сторонам решетки,При этом конусы могут быть сопря 40жены меньшими или большими основаниями.Каждое отверстие может состоять более, чем из двух усеченных конусов.Конусы могут быть сопряжены посред 45 ством цилиндрических участков.На фиг.1 схематично изображен узел крепления трубы в отверстии трубной решетки с сопряжением усеченных конусов в последнем меньшими основаниями на фиг.2 - вариант выполнения отвер- ф стия в трубной решетке с сопряжением усеченных конусов по большим основаниям на...

Номер патента: 1800256

Опубликовано: 07.03.1993

Автор: Деулин

МПК: F28F 9/16

Метки: крепления, отверстии, решетки, теплообменника, трубной, трубы, узел

...на расстоянии толщины стенки трубы 2, Расширенный участок 5 трубы 2 зажат в решетке консольной отбортовкой 4 и выступом 3 так, что криволинейный участок 6 с наружной стороны опирается на выступ 3, и с внутренней в свободный торец отбортовки 4,Сборку узла крепления трубы 2 с решеткой 1 выполняют следующим образом.Теплообменную трубу 2 торцевой частью устанавливают в отверстии решетки 1, так что консольная отбортовка 4 входит внутрь трубы 2, Затем пуансон 7, снабженный конусной заходной частью 8, вводят внутрь отбортовки 4 и прижимают последнюю с трубой 2 к решетке 1. При этом между выступом 3 и свободным торцом отбортовки 4 образуется криволинейный участок 5, 5 Технико-экономическая эффективностьзаявляемого технического решения...

Номер патента: 1532796

Опубликовано: 30.12.1989

Автор: Кохан

МПК: F28F 9/16

Метки: крепления, отверстии, решетки, теплообменника, трубы, узел

...10 и 11 для упора втулок5 и 3, образованные соответственнорасширением и сужением концевыхучастков трубы 1 и отбортовки 4.Монтаж узла крепления осуществляется следующим образом,35Контактирующие между собой участки трубы 1 и отбортовки 4, отверстиярешетки 2 выполняются с повышеннымкоэФФициентом трения (например пу. У 40тем травления). В отверстие решетки2 вводят конец трубы 1 и запрессовы-вают втулки 3,5. При этом между втулками закрепляются относительно другдрУга конец трубы 1 и отбортовка 4. 45Затем совмещенные торцы втулок,трубы и отбортовки свариваются междусобой, образуя монолитное соединение,При необходимости в узле крепления могут быть использованы три втулки. В этом случае сначала свариваются одним швом или торцы втулок 3 и 7 и...

Номер патента: 705240

Опубликовано: 25.12.1979

Авторы: Зраковский, Новиков, Орехов

МПК: F28F 9/18

Метки: аппарата, крепления, отверстии, стенки, теплообменного, трубы, узел

...тем, что втулка установлена с образованием кольцевых зазоров относительно патрубка и трубы, причем указанные зазоры заглушены с одного торца в чередующемся порядке.,На чертеже показан предложенный узел соединения труб с трубной доской теплообменного аппарата.К трубной доске 1 герметично прикреплен патрубок 2, к которому герметично присоединена втулка 3 с образованием кольцевого зазора 4. К втулке также герметично присоединена труба 5 с образованием кольцевого зазора 6, причем зазоры 6 и 4 заглушены с одного торца в чередующемся порядке. Герметичность соединения обеспечивается сварными швами 7,При ообменного аппарата тепло от еля передается через стенки тр ки 3 и патрубка 2, а также чер е зазоры 4 и 6 к трубной доске,...
