Установка для питания нескольких сварочных аппаратов от одного сварочного трансформатора

Номер патента: 75146

Опубликовано: 01.01.1949

Автор: Озик

МПК: B23K 11/24, H01F 29/02

Метки: аппаратов, нескольких, одного, питания, сварочного, сварочных, трансформатора

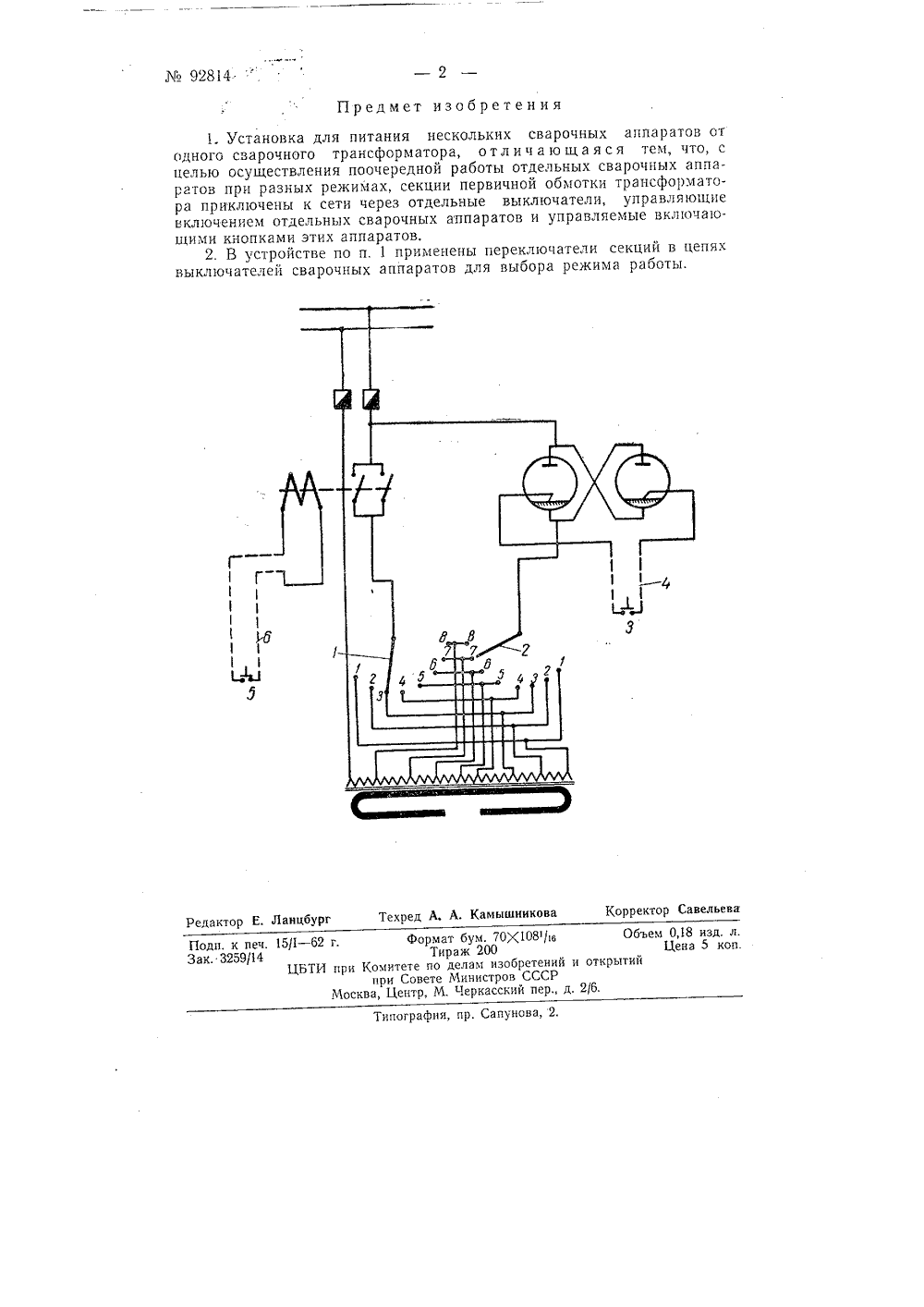

...цепей управления выбирается равным числу режимов сварки.В зависимости от того, какой из сварочных аппаратов работает в данный момент, включается та или иная цепь управления и переключатель секций первичной обмотки трансформатора устанавливается в то или иное положение, "оответ ствующее режиму сварки данной детали.Все сварочные аппараты разбиваются по группам по принципу различия режимов сварки. При срабатывании каждого аппарата данной группы замыкается одна и та же цепь управления, которая включает трансформатор на заданное число секций первичной обмотки его.Например, в приведенной схеме (схема составлена на два режима) при включении цепи управления первого выключателя В, переключатель секций первичной обмотки трансформатора ПС,...

Номер патента: 816713

Опубликовано: 30.03.1981

Авторы: Кукушкин, Мыльников, Розеншток

МПК: B23K 9/10

Метки: напряженияхолостого, сварочного, снижения, трансформатора, хода

...холостого хода сварочного трансформатора включает тиристорный коммутатор 1, токоограничивающий элемент 2, блок 3 управления коммутато Ором, трансФорматор 4 тока, сварочныйтрансФорматор 5, переключатель брежима работы схемы, состоящий из резистора 7, выпрямительного моста 8,конденсатора 9 обмотка 10 релконтакта 11 и резистора 12,На схемепоказаны также сварочный электрод13 и свариваемая деталь 14.Предлагаемое устройство работаетследующим образом. 5 Оаайлиа,. с и .,-Форматор 5 .получает питание от сетичерез токоограничивающий элемент 2.Напряжение в сварочной цепи и соответственно на электроде 13 и детали14 ограничено до допустимых пределов(не более 12 В). Тиристорный коммутатор 1 закрыт, поэтому на нем создается напряжение,...

Номер патента: 408157

Опубликовано: 01.01.1973

Автор: Осин

МПК: A61B 6/02

Метки: аппарата, диагностического, коммутатор, питания, рабочей, рентгеновского, трубки, цепи

...так как пульт управления должен находиться в изолированном от рентгеновской трубки помещении,Цель изобретения - упрощение регулирования жесткости рентгеновского излучения. Это достигается тем, что коммутаторжен жестко закрепленными на оси поного ползуна двумя храповыми шестернявстречным расположением зубьев, каждкоторых взаимодействует через тяги с зленными на них подпружиненными соми со стержнями электромагнитов, управлямых двухпозиционным переключателеральным положением, закрепленнысредственно на раме флюоресцирующена диагностического аппарата.На чертеже представлена электрокинематическая схема предлагаемого коммутатора. батывании электромагнита 8 его втягивается и перемещает тягу 10, чего собачка 12 взаимодействует с 6 и...

Номер патента: 1483503

Опубликовано: 30.05.1989

Авторы: Болдырев, Бочаров, Дубенский, Красильников, Резников

МПК: H01H 9/54

Метки: коммутации, питания, потребителей, цепей, электроэнергии

...3 ивспомогательные 7 коммутаторы с замыкающими контактами и полупроводниковый демпфирующий коммутатор 2 вык83503 514лючены, а на питающую шину 1 поданопостоянное или переменное напряжения. Пусть в момент=0 от командного узла 6 импульс напряжения П(фиг. 3) поступает по одному из каналов на основной вход одновибратора 11 того канала, потребитель 4которого необходимо подключить к питающей шине 1. При этом одновибратор .11 формирует прямоугольный импульс напряжения Б а соответствующий усилитель 2 мощности - импульс 0 определенной длительностиЬ, Переднему фронту импульса Б,соответствует начало включения электромеханического вспомогательногокоммутатора 7, т.еподключение нужного потребителя к всгомогательнойшине 10. Кроме того, на...
