Система контроля при метании в цель

Номер патента: 917845

Автор: Николаенко

ZIP архив

Текст

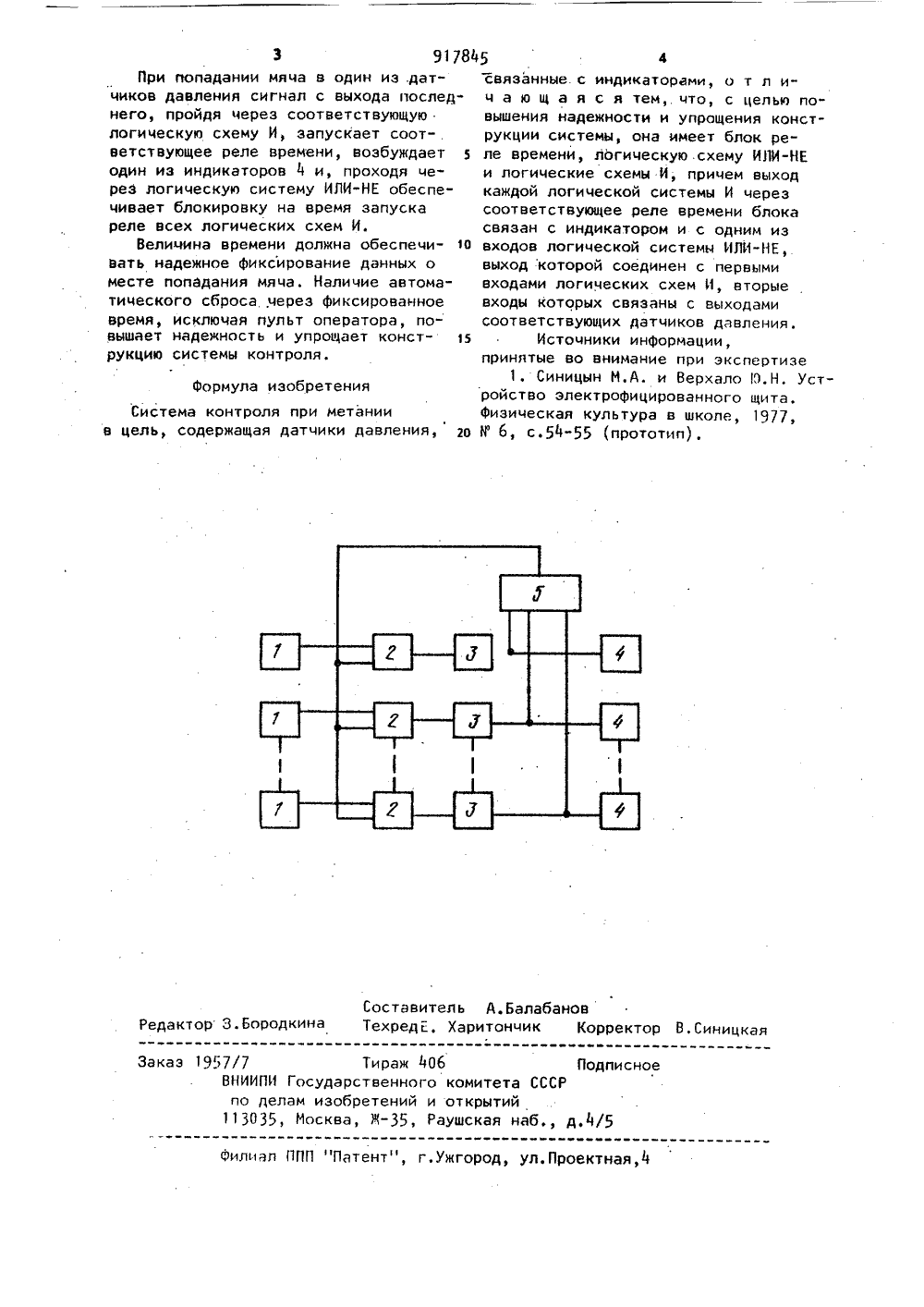

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОУС КОМ У СВИДЕТЕЛЬСТВУ и 917845 СоеСоввтскинСоциалистическиРеспублик(22)Заявлено 24 07. 79 (21) 2804744/28-12с присоединением заявки Лв(51)М. Кл. А 63 В 63/00 Гееудауствавай квинтет АССР не делен зееретеннй н етерцтнйДата опубликования описанию 07,04,82 тт(54) СИСТЕИА КОНТРОЛЯ ПРИ МЕТАНИИ В ЦЕЛЬ Изобретение относится к оборудованию, предназначенному для игр с мячами в ходе учебно-тренировочного процесса и соревнований, а именно к системам контроля при метании в цель щит).Известна система контроля при метании в цель, содержащая датчики давления, связанные с индикаторами. Датчики закреплены на основании щита устройстваНедостатком известной системы является низкая надежность и сложность конструкции в связи с наличием пульта оператора, который предопределя 15 ет необходимость проводной связи.Целью изобретения является повышение надежности и упрощение конструк" ции.Цель достигается тем, что систе- ма контроля при метании в цель, содержащая датчики давления, связанные с индикаторами, имеет блок реле времени, логическую схему ИЛИ-НЕ и логи-,ческие схемы И, причем выход каждой логической схемы И через соответствующее реле времени блока связан с индикатором и с одним иэ входов логической схемы ИЛИ-НЕ, выход которой соединен с первыми входами логических схем И, вторые входы которых связаны с выходами соответствующих датчиков давления.На чертеже представлена структурная схема предлагаемой системы.Система контроля при метании в цель содержит датчики 1 давления, выходы которых подключены к одним входам соответствующих логических схем И 2. Выход каждой логической схемы И через соответствующее реле времени блока 3 связан с индикатором 4 и с одним из входов логической системы ИЛИ-НЕ 5, выход которой соединен с другими входами логических схем И.Предлагаемая система работает следующим образом. А,В.НиколаенкоВсесоюзный проектно-технологический и еисттойииентетпьноконструкторский институт по спортивным и туристнским:тиз елиямФормула изобретения Составитель А.Балабановедактор З.Бородкина ТехредЕ, Харитончик Корректор В,Синицкая аказ 1957/7 Тираж 406 ПоВНИИПИ Го рственного комитета СССРпо делам бретений и открытий113035, М а, Ж, Раушская наб д исное суда изо оскв.4/5 Проектная,4 лиал ППП фПатент", г,Ужгоро 3 91784При попадании мяча в один из .датчиков давления сигнал с выхода последнего, пройдя через соответствующую логическую схему И, запускает соот-. ветствующее реле времени, возбуждает один из индикаторов 4 и, проходя через логическую систему ИЛИ-НЕ обеспечивает блокировку на время запуска реле всех логических схем И.Величина времени должна обеспеци О вать надежное фиксирование данных о месте попадания мяча. Наличие автоматического сброса, через фиксированное время, исключая пульт оператора, повышает надежность и упрощает конст Б рукцию системы контроля. Система контроля при метаниив цель, содержащая датчики давления, 20 5 4связанные. с индикаторами, о т л ич а ю щ а я с я тем,. что, с целью повышения надежности и упрощения конструкции системы, она имеет блок реле времени, логическую схему ИЛИ-НЕи логические схемы И, причем выходкаждой логической системы И черезсоответствующее реле времени блокасвязан с индикатором и с одним извходов логической системы ИЛИ-НЕ,выход которой соединен с первымивходами логических схем И, вторыевходы которых связаны с выходамисоответствующих датчиков давления.Источники информации,принятые во внимание при экспертизе1. Синицын М,А. и Верхало 0.Н. Устройство злектрофицированного щита.физицеская культура в школе, 1977,У 6, с.54-55 (прототип),

Смотреть

Заявка

2804744, 24.07.1979

ВСЕСОЮЗНЫЙ ПРОЕКТНО-ТЕХНОЛОГИЧЕСКИЙ ЭКСПЕРИМЕНТАЛЬНО КОНСТРУКТОРСКИЙ ИНСТИТУТ ПО СПОРТИВНЫМ И ТУРИСТСКИМ ИЗДЕЛИЯМ

НИКОЛАЕНКО АЛЬФРЕД ВЯЧЕСЛАВОВИЧ

МПК / Метки

МПК: A63B 63/00

Метки: метании, цель

Опубликовано: 07.04.1982
