Инерционный вариатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 903633
Автор: Арутюнян
Текст

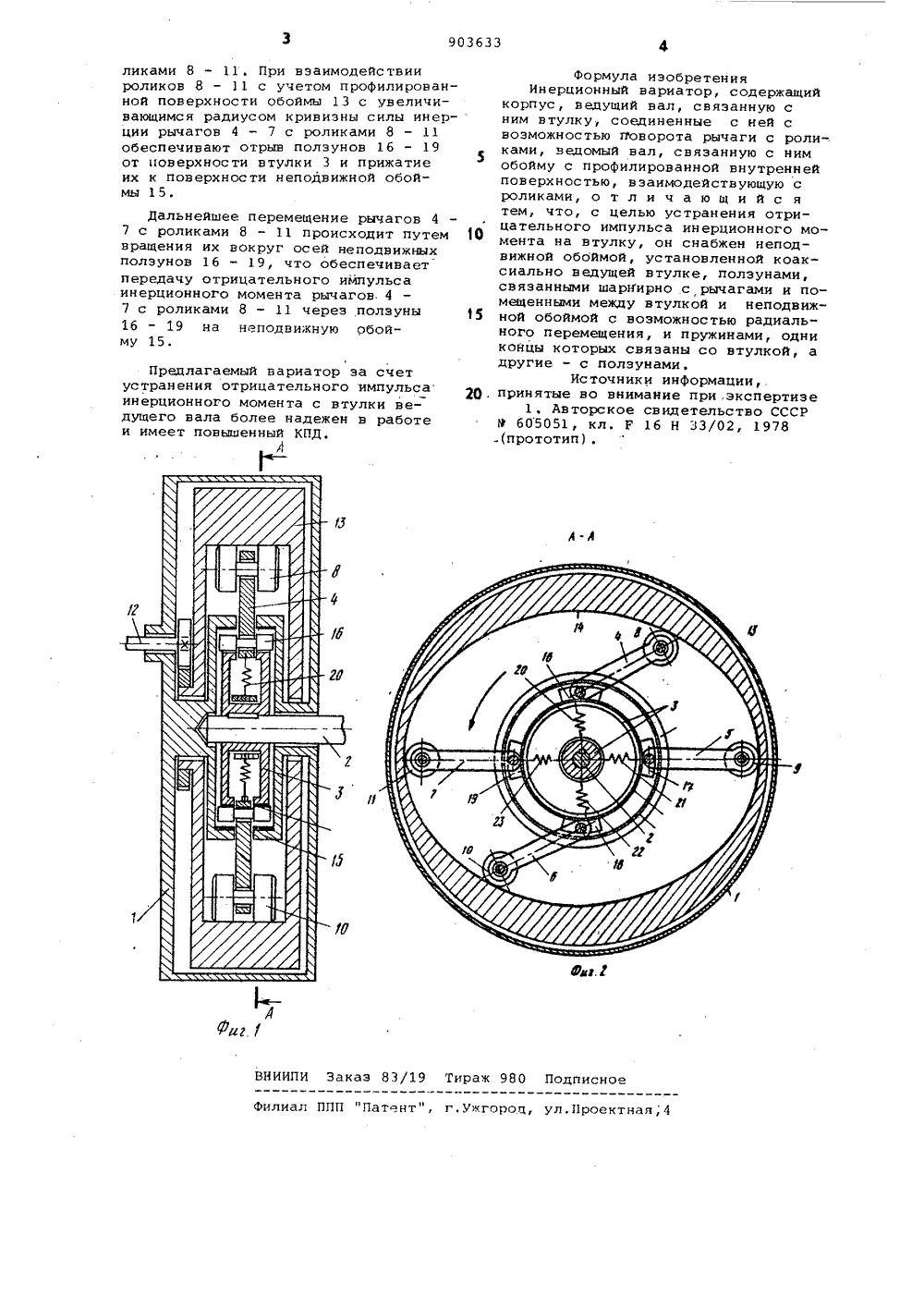

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Союз СоветскнкСоцналнстнчесннкРеслублнк К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приоритет Государственный комитет СССР по делам изобретений н открытийГ.Г.Арутюнян 1) Заявител 4) ИНЕРЦИОННЫЙ ВАРИАТ внжной обоймой с возможностью радиального перемещения, и пружинамодни концы которых связаны со втулкой, а другие - с ползунами.На фиг. 1 показан вариатор в разе, общий вид; на фнг, 2 - разрезна фиг. 1.Вариатор содержит корпус 1, ведущий вал 2, связанную с ним втулку 3,соединенные с ней с возможностью поворота рычаги 4 - 7 с роликами 811, ведомый вал 12, связанную с нимобойму 13 с профилированной внутренней поверхностью 14, взаимодействующую с роликами 8 - 11.Коаксиально втулке 3 установленанеподвижная обойма 15. Между обоймой 15 и втулкой 3 смонтированы ползуны 16 - 19, связанные шарнирно срычагами 4 - 7 соответственно, иимеющие возможность радиального перения,Вариатор снабвОдни концы оулкой, а друг 619, соответствеВариатор раб браи 5 рез ,А-А мещ23вт о Изобретение относится к машиностроению, в частности к инерционныммеханическим приводам, и может найтиприменение в силовых перецачах машини механизмов.Известен инерционный вариатор,содержащий корпус, ведущий вал, связанную с ним втулку, соединенные сней с возможностью поворота рычагис роликами, ведомый вал, связаннуюс ним обойму с профилированной внутренней поверхностью, взаимодействующую с роликами 1,Недостатком известного вариатораявляется невозможность устраненияотрицательного импульса инерционного момента, передаваемого от рычаговс роликами на втулку ведущего валав силу особенностей конструкции чтоухудшает рабочие характеристики вариаторов.Цель изобретения - устранение отрицательного импульса инерционногомомента на втулку.Укаэанная цель достигается тем,что вариатор снабжен неподвижнойобоймой, установленной коаксиальноведущей втулке, полэунами, связанными шарнирно с рычагами и помещенными между ведущей втулкой и неподПри вращении вала 2 вращаетсялка 3 с полэунами 16 - 19 и ро903633 ВНИИПИ Заказ 83/19 Тираж 980 ПодписноеФилиал ППП "Патент", г,Ужгороц, ул,Проектная,4 ликами 8 - 11. При взаимодействиироликов 8 - 11 с учетом профилированной поверхности обоймы 13 с увеличивающимся радиусом кривизны силы инерции рычагов 4 - 7 с роликами 8 - 11обеспечивают отрыв полэунов 16 - 19от поверхности втулки 3 и прижатиеих к поверхности неподвижной обоймы 15. Дальнейшее перемещение рычагов 4 7 с роликами 8 - 11 происходит путем вращения их вокруг осей неподвижных полэунов 16 - 19, что обеспечивает передачу отрицательного импульса инерционного момента рычагов 4 7 с роликами 8 - 11 через ползуны 16 - 19 на неподвижную обойму 15,Предлагаемый вариатор эа счет устранения отрицательного импульса инерционного момента с втулки ведущего вала более надежен в работе и имеет повышенный КПД. Формула изобретенияИнерционный вариатор, содержащийкорпус, ведущий вал, связанную сним втулку, соединенные с ней своэможностью поворота рычаги с роли-,ками, ведомый вал, связанную с нимобойму с профилированной внутреннейповерхностью, взаимодействующую сроликами, о т л и ч а ю щ и й с ятем, что, с целью устранения отрицательного импульса инерционного момента на втулку, он снабжен неподвижной оббймой, установленной коаксиально ведущей втулке, ползунами,связанными шарнирно с рычагами и помещенными между втулкой и неподвиж 15 ной обоймой с возможностью радиального перемещения, и пружинами, одниконцы которых связаны со втулкой, адругие - с полэунами.Источники информации,Щ . принятые во внимание при,экспертизе1. Авторское свидетельство СССР9 605051, кл. Г 16 Н 33/02, 1978
СмотретьЗаявка
2729468, 27.02.1979
Заявитель
АРУТЮНЯН ГЕОРГ ГУРГЕНОВИЧ
МПК / Метки
МПК: F16H 33/02
Метки: вариатор, инерционный
Опубликовано: 07.02.1982
Код ссылки
<a href="https://patents.su/2-903633-inercionnyjj-variator.html" target="_blank" rel="follow" title="База патентов СССР">Инерционный вариатор</a>
