Способ исправления дефектов паяных швов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

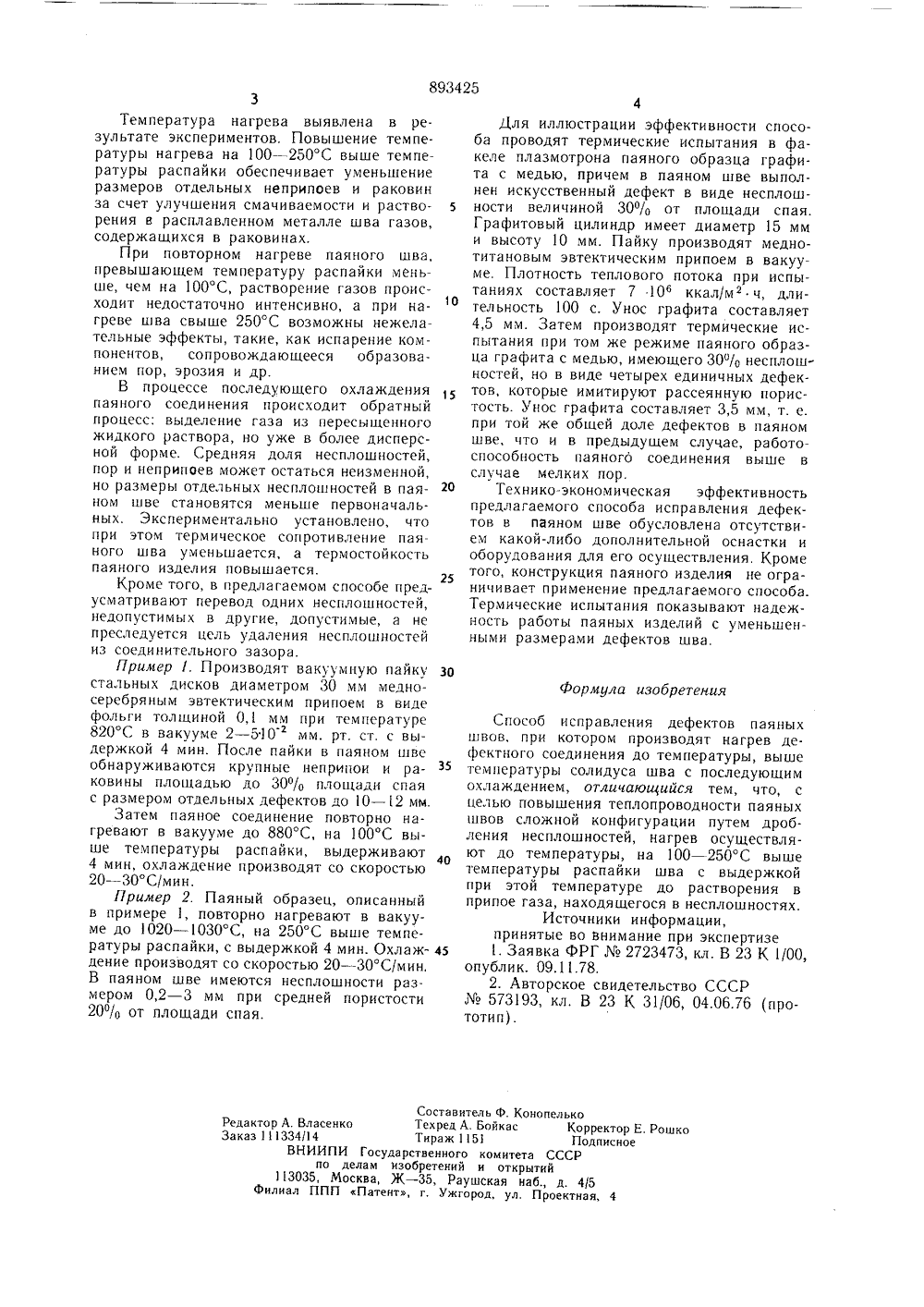

Союз СоветскихСоциалистическихРеспублик ОП ИСАН11 893425 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 21.05.80 (21) 2928537/25)М Клэ В 23 К 1/00 В 23 К 31/О присоединением заявки Государстееииый комите) Авторы изобретен А уфайкин Шиб институтаССР Заявите ое конструкторское бю высоких температур А В 54) СПОСОБ ИСПРАВЛЕНИЯ ДЕПАЯНЫХ ШВОВ я тем что роизводят ыше темпей при этой ипое газа Изобретение относится к паике, в частности к способам исправления дефектов теплонагруженных паяных швов, и может быть использовано для ремонта паяных изделий в энергетическом и химическом машиностроении.Известен способ пайки плоских деталей с развитой поверхностью спая, в котором для уменьшения неприпоев детали нагревают в процессе пайки с температурным градиентом, перемещающимся от одного конца соединения к другому 11.Недостатком способа является невозможность стабильного обеспечения качества пайки даже при большом температурном градиенте, так как скорость движения пузырьков газа в расплавленном металле шва и скорость кристаллизации металла шва зависят от ширины соединительного зазора, которая имеет отклонения от номинала. Причем с уменьшением ширины зазора скорость кристаллизации возрастает, а скорость перемещения пузырьков газа уменьшается, Согласовать указанные процессы 20 практически сложно. Кроме того, указанный способ невозможно осуществить в изделиях сложной конфигурации. Наиболее близким по технической сущности и достигаемому эффекту к предлагае мому изобретению является способ исправления дефектов паяных швов, при котором производят нагрев дефектного соединения до температуры, выше температуры солидуса шва, прикладывают к деталям вибрацию в двух взаимно перпендикулярных направлениях для устранения газовых пор из паяного шва, после чего осуществляют охлаждение соединения.Способ особенно эффективен при ремонте паяных соединений соосных трубопроводов 121.Недостатком известного способа является низкая эффективность при ремонте паяных швов сложной конфигурации.Цель изобретения - повышение теплопроводности паяных швов сложной конфигурации путем дробления несплошностей в шве,Поставленная цель достигает нагрев дефектного соединения до температуры, на 100 - 250 С ратуры солидуса шва с выдержк температуре до растворения в и находящегося в несплошностях.893425 Формула изобретения Составитель ф. Конопелько Редактор А. Власенко Техред А. Бойкас Корректор Е. Рошко Заказ 11334/14 Тираж 1 51 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Температура нагрева выявлена в результате экспериментов. Повышение температуры нагрева на 100 - 250 С выше температуры распайки обеспечивает уменьшение размеров отдельных неприпоев и раковин за счет улучшения смачиваемости и раство- б рения в расплавленном металле шва газов, содержащихся в раковинах.При повторном нагреве пая ного шва, превышающем температуру распайки меньше, чем на 100 С, растворение газов происходит недостаточно интенсивно, а при нагреве шва свыше 250 С возможны нежелательные эффекты, такие, как испарение компонентов, сопровождающееся образованием пор, эрозия и др.В процессе последующего охлаждения паяного соединения происходит обратный процесс: выделение газа из пересыщенного жидкого раствора, но уже в более дисперсной форме. Средняя доля несплошностей, пор и неприпоев может остаться неизменной, но размеры отдельных несплошностей в пая ном шве становятся меньше первоначальных. Экспериментально установлено, что при этом термическое сопротивление паяного шва уменьшается, а термостойкость паяного изделия повышается.Кроме того, в предлагаемом способе предусматривают перевод одних несплошностей, недопустимых в другие, допустимые, а не преследуется цель удаления несплошностей из соединительного зазора.Пример (. Производят вакуумную пайку зо стальных дисков диаметром 30 мм медно- серебряным эвтектическим припоем в виде фольги толщиной О, мм при температуре 820 С в вакууме 2 - 510мм. рт. ст. с выдержкой 4 мин. После пайки в паяном шве обнаруживаются крупные неприпои и раковины площадью до 30% площади спая с размером отдельных дефектов до 10 - 2 мм,Затем паяное соединение повторно нагревают в вакууме до 880 С, на 100 С выше температуры распайки, выдерживают 4 мин, охлаждение производят со скоростью 20 - 30 С/мин.Пример 2. Паяный образец, описанный в примере 1, повторно нагревают в вакууме до 1020 - 1030 С, на 250 С выше температуры распайки, с выдержкой 4 мин, Охлаж дение производят со скоростью 20 - 30 С/мин, В паяном шве имеются несплошности размером 0,2 - 3 мм при средней пористости 20/, от площади спая. 4Для иллюстрации эффективности способа проводят термические испытания в факеле плазмотрона паяного образца графита с медью, причем в паяном шве выполнен искусственный дефект в виде несплошности величиной 30% от площади спая. Графитовый цилиндр имеет диаметр 15 мм и высоту 10 мм. Пайку производят медно- титановым эвтектическим припоем в вакууме. Плотность теплового потока при испытаниях составляет 7 10 ккал/м 2 ч, длительность 100 с. Унос графита составляет 4,5 мм. Затем производят термические испытания при том же режиме паяного образца графита с медью, имеющего 30% несплошностей, но в виде четырех единичных дефектов, которые имитируют рассеянную пористость. Унос графита составляет 3,5 мм, т. е. при той же общей доле дефектов в паяном шве, что и в предыдущем случае, работоспособность паяного соединения выше в случае мелких пор.Технико-экономическая эффективность предлагаемого способа исправления дефектов в паяном шве обусловлена отсутствием какой-либо дополнительной оснастки и оборудования для его осуществления, Кроме того, конструкция паяного изделия не ограничивает применение предлагаемого способа. Термические испытания показывают надежность работы паяных изделий с уменьшенными размерами дефектов шва,Способ исправления дефектов паяныхшвов, при котором производят нагрев дефектного соединения до температуры, вышетемпературы солидуса шва с последующимохлаждением, отличающийся тем, что, сцелью повышения теплопроводности паяныхшвов сложной конфигурации путем дробления несплошностей, нагрев осуществляют до температуры, на 100 - 250 С вышетемпературы распайки шва с выдержкойпри этой температуре до растворения вприпое газа, находящегося в несплошностях.Источники информации,принятые во Внимание при экспертизе1. Заявка ФРГ 111 в 2723473, кл. В 23 К 1/00,опубли к. 09.11.78.2. Авторское свидетельство СССРХв 573193, кл. В 23 К 31/06, 04.06.76 (прототип).
СмотретьЗаявка
2928537, 21.05.1980
ОСОБОЕ КОНСТРУКТОРСКОЕ БЮРО ИНСТИТУТА ВЫСОКИХ ТЕМПЕРАТУР АН СССР
ШИБАЛОВ МИХАИЛ ВАСИЛЬЕВИЧ, КУФАЙКИН АНАТОЛИЙ ЯКОВЛЕВИЧ
МПК / Метки
МПК: B23K 1/00
Метки: дефектов, исправления, паяных, швов
Опубликовано: 30.12.1981
