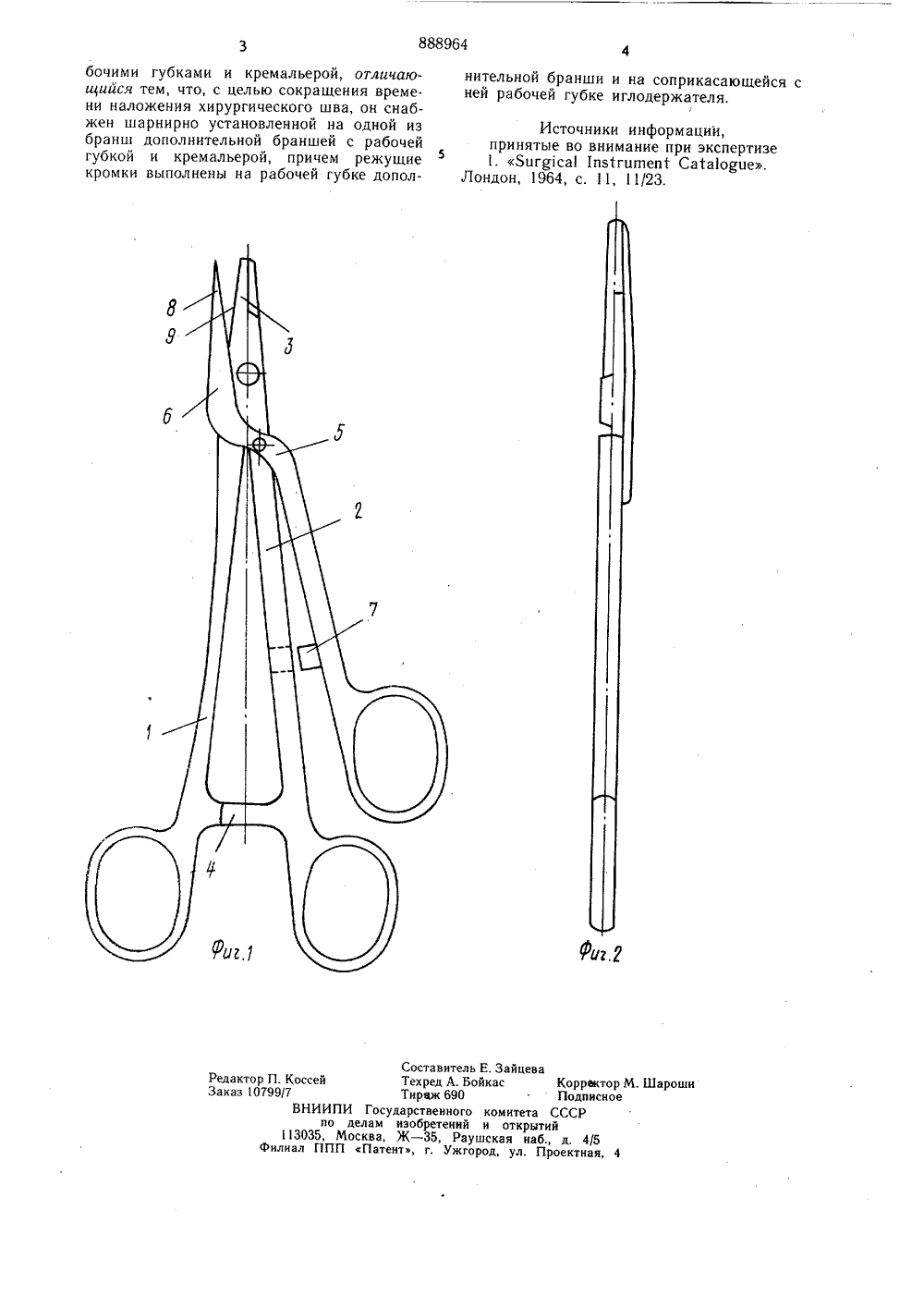

Иглодержатель с ножницами

Номер патента: 401367

Опубликовано: 01.01.1973

МПК: A61B 18/08

Метки: 401367

...бранши приварено металлическое кольцо 6 для пальцев руки, что позволяет рдздвигать и сводить брашни с активными кончиками 7 и режущим и кромкам и 8.Подвод тока к режущим кромкам инструмента осуществляется при помощи покрытого изоляцией токопроводлщего стсржнл 9, кото. рый проходит внутри соответствующей бранши по ее оси,Подвод тока к инструменту производится при помощи двух проводов 10. Один конец каждого провода подключается к соответствующему выходному зажиму аппарата высокой частоты, другой заканчивается контактным гнездом 11. Стержень 9 фиксируется внутри бранши при помощи двух изоляционных втулок верхней 12 и нижьсей 13. На верхний конец стержня навинчивается активный кончик с режущей кромкой, на нижний - контактная вилка 14,...

Номер патента: 734499

Опубликовано: 15.05.1980

Авторы: Алексеев, Гасанов, Жанузаков, Погуляев, Постоходов

МПК: G01B 5/02

Метки: кутиметр

...14 корпуса 4. На внутренней пластине 13 со стороны, примыкающей к наружной пластине, установлен шток 15. В наружной пластине установлена пружина 16, надеваемая на шток 15 пластины 13, под которой расположены подвижный 17 и неподвижный 18 электроконтакты. Подвижный контакт 17 соединен с электроприводом 19 с контактом 3 источника питания, ,неподвижный 18 - электропроводом 20 с контактом 21 электролампочки 6.Работа кутиметра осуществляется следующим образом.Одной рукой берут кожу в измеряемом месте в складку, а другой берут кутиметр и его губки 7 и 11, подводят к кожной складке, захватывая ее между ними. Затем пальцем нажимают на плечо-скобу дву ф плечного рычага 9, При этом вторым плечсм, шарнирно соединенным с подвижной губкой 7, губка...

Номер патента: 843952

Опубликовано: 07.07.1981

Авторы: Аврутис, Гаврилов, Иванченко

МПК: A61B 10/00

Метки: tecta, проведения, провокационногоаллергического

...б, которая связана с диском 7 и под. нимает ватный тампон 8 к слизистой обо3лочке т. е, обеспечивает дозированное прижатие по усилию,Для фиксации и надежного удержания ватного тампона 8 на диске 7 выполнены захваты 9, Кроме того, диск 7 контактирует с упорами 10, выполненными на гильзе 2. С целью исключения болевых ощущений больного при проведении провокационных аллергических тестов в полости рта, пружина 5 выбирается такой жесткости, чтобы обеспечить поджатие кромки гильзы 2 к слизистой оболочке внутри полости рта, а опора 4 с наружной стороны щеки исключала бы полностью попадание слюны во внутреннюю часть гильзы 2. Усилие пружины 5 составляет " 60 г, а пружина 6 поджимает ватный тампон 8 к слизистой части с усилием10 г. Г 1 ри этом...

Номер патента: 929090

Опубликовано: 23.05.1982

Автор: Киселев

МПК: A61B 17/30

Метки: пинцет, хирургический

...92909Пинцет берется в левую руку и накладывается на один из краев 10 раны таким образом, чтобы губки 3,оотогнутые под углом 90 , расположились на уровне угла 11 раны или ранее наложенного шва 12, а планка 5коснулась края 10. Пинцет фиксируютв этом положении и производят прокол кожи иглой в прорези верхнейбранши в точке 13. При движении иг Ола на всем протяжении проходит впромежутке между губками нижней бранши, внутренние боковые поверхностикоторой не позволяют сместитьсяигле в сторону, а выпуклая нижняяповерхность ее отодвигает подлежащиеткани, , тем самым предохраняет отзахвата иглой, (огда острый конециглы появляется в прорези верхнейбранши, за планкой 5, иглодержаталемизвлекают иглу с нитью,После первого прокола...

Номер патента: 1003899

Опубликовано: 15.03.1983

Авторы: Воротеляк, Петров

МПК: B02C 21/00

Метки: дробления, негабарита

...шарнирного двухзвенникв черезшарниры 9 соединены с упорными выступами рычагов 2 и между собой соединены шарниром в виде монтажной оси 10,которая помещена в пазу 7 направляющей рамки 6. Привод 11 домкрата закреплен не шарнире 12.Работает устройство для дроблениянегаберита следующим образом,Подлежащие дроблению негабаритныекуски горной породы 13 подают на учас- .ток, расположенный между рабочими органами как показано на схеме, затемвключают привод 11, Вращением упорной гайки винтового домкрата 4 тянутупорную направляющую рамку 6 вверх,и нижней честью направляющего паза 7через монтажную ось 10 средний шарнирраспорных тяг 8 перемещается вверх,разводя верхние части тяг 8 и черезшарниры 9 разводит рычаги 2 ударныхорганов в стороны до...
