Быстроразъемное соединение шлангов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 887874
Авторы: Демочкин, Неевин, Фалынсков, Четвериков
Текст

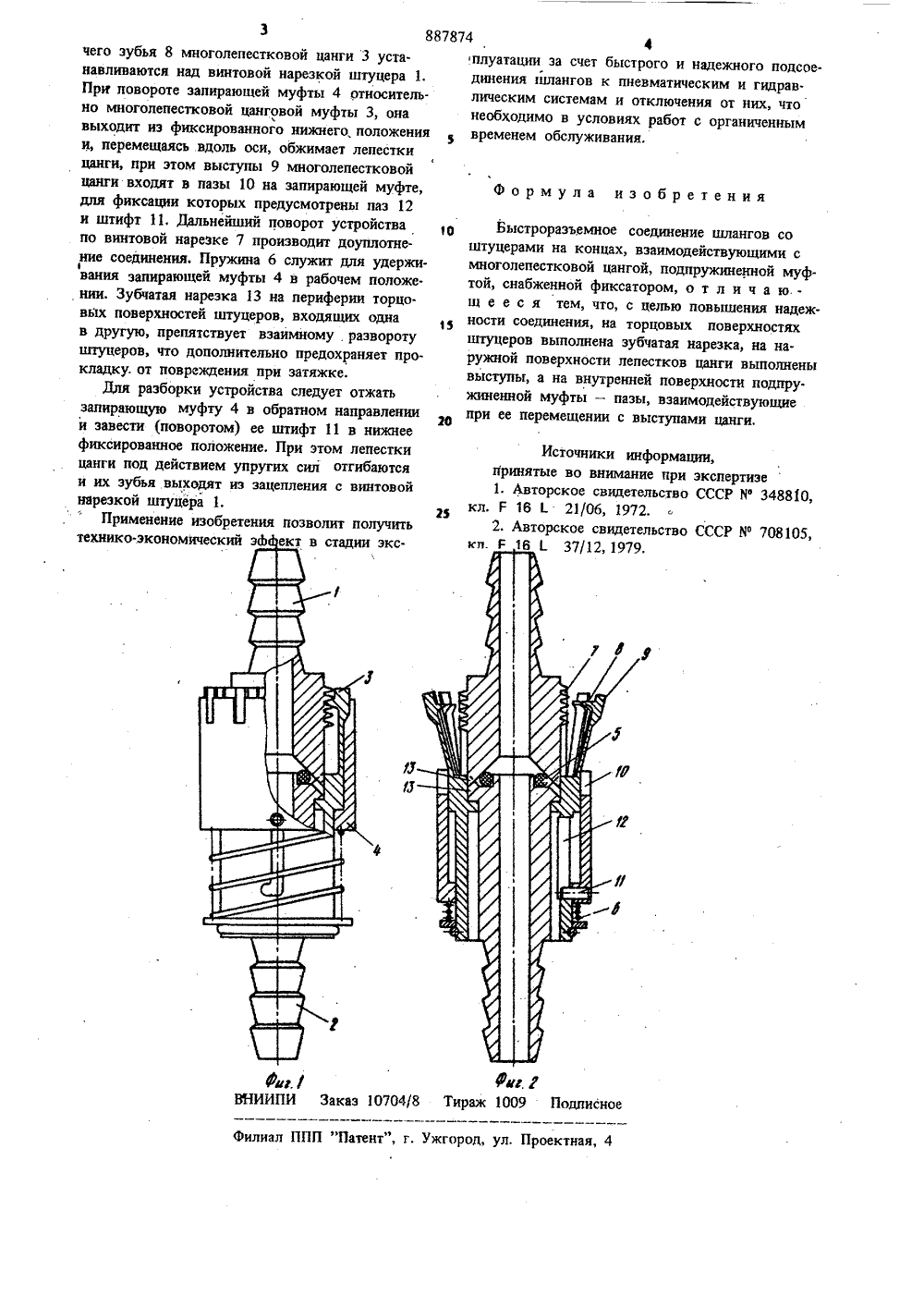

(54) БЫСТРОРАЗЬЕМНОЕ СОЕДИНЕНИЕ ШЛАНГОВ едостатк евозможность ка соединенияустройств,Наиболее ббыстроразъеми эким к предлагаемом яется 15 нтов со штуцещнмн с многонной муфтой,ое соединение ш цах, взаимодейств гой, подпружнн ксатором 21, ами на ко лепестковои цан снабженной фи Однако и э шлангов не обто быстроразъемное еспечивает повышени иненне ежи ости оединения. Цель изобретенияоединения. овышение н ности Изобретение относится к области машино строения, а именно к быстроразъемньм соедв пениям шлангов, и может быть использовано в пневматических и гидравлических системах,Известно быстроразъемное соединение шлангов, содержащее муфту с прорезями и эамковь ми элементами на муфте н соединяемых трубах, выполненных в виде выступов на муфте ;и утолщений на каждой: из труб 1,ом такои конструкции. является доуплотнения и быстрая разборбез применения дополнительных Это достигается тем, что на торцовых по. верхностях штуцаров выполнена зубчатая нарезка, на наружной поверхности лепестков цангн выполнены выступы, а на внутренней поверхнос. ти подпружиненной. муфты - пазы, взаимодей. ствующие при ее перемещении с выступами цан. ги. На фиг. 1 изображено быстроразъемное соединение в рабочем собранном положении; на фнг, 2 - то же, в положении до запнрания.Устройство состоит иэ штуцеров 1 и 2, многолепестковой муфты цанговой 3, муфты 4 уплотнительной црокладкн 5, пружины 6, винтовой нарезки 7 на штуцере 1, винтового зуба 8 на внутренней и выступа 9 на наружной поверхности лепестка цанги, паза 10 и штифта 11 на муфте, направляющего паза 12 на цанговой муфте 3, зубчатой нарезки 13 на периферии торцовых поверхностей штуцеров 1 и 2.Для сборки устройства производится сближение штуцеров 1 и 2 до упора уплотнительной прокладки 5 в штуцер 1, При этом цанго. вая муфта 3 и запирающая муфта 4 перемеща. ются вместе со штуцером 2, в результате3 8878чего зубья 8 многолепестковой цанги 3 устанавливаются над винтовой нарезкой штуцера 1.При повороте запирающей муфты 4 относительно многолепестковой цанговой муфты 3, онавыходит из фиксированного нижнего, положения3и, перемещаясь вдоль оси, обжимает лепесткицинги, при этом выступы 9 многолепестковойцанги входят в пазы 10 на запирающей муфте,для фиксации которых предусмотрены паз 12и штифт 11. Дальнейший поворот устройствапо винтовой нарезке 7 производит доуплотнение соединения, Пружина б служит для удерживания запирающей муфты 4 в рабочем положении, Зубчатая нарезка 13 на периферии торцовых поверхностей штуцеров, входящих одна15в другую, препятствует взаимному разворотупггуцеров, что дополнительно предохраняет прокладку. от повреждения при затяжке,Для разборки устройства следует отжатьзапирающую муфту 4 в обратном направлениии завести (поворотом) ее штифт 11 в нижнее20фиксированное положение, При этом лепесткицанги под действием упругих сил отгибаютсяи их зубья выходят из зацепления с винтовойнарезкой штуцера 1,25Применение изобретения позволит получитьд) 74 4плуатации эа счет быстрого и надежного подсоединения шлангов к пневматическим и гидравлическим системам и отключения от них, что необходимо в условиях работ с органиченным временем обслуживания. Формула изобретения Быстроразъемное соединение шлангов со штуцерами на концах, взаимодействующими с многолепестковой цангой, подпружиненной муфтой, снабженной фиксатором, о т л и ч а ющ е е с я тем, что, с целью повышения надежности соединения, на торцовых поверхностях штуцеров выполнена зубчатая нарезка, на наружной поверхности лепестков цанги выполнены выступьг, а на внутренней поверхности подпружиненной муфты - пазы, взаимодействующие при ее перемещении с выступами цанги. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР Иф 348810,кл. Р 16 1. 21/06, 1972.2. Авторское свидетельство СССР Яф 708105,технико-.эконом эксилиал ППЛ "Патент", г. Ужгород, ул. Проектная,Фиг, ( Аи,РВНИИПИ Заказ 10704/8 Тираж 1009 Подписное
СмотретьЗаявка
2903645, 04.04.1980
ПРЕДПРИЯТИЕ ПЯ Г-4285
ФАЛЫНСКОВ НИКОЛАЙ ВАСИЛЬЕВИЧ, НЕЕВИН ВИКТОР СЕМЕНОВИЧ, ЧЕТВЕРИКОВ ЕВГЕНИЙ АЛЕКСАНДРОВИЧ, ДЕМОЧКИН АНАТОЛИЙ ИВАНОВИЧ
МПК / Метки
МПК: F16L 37/12
Метки: быстроразъемное, соединение, шлангов
Опубликовано: 07.12.1981
Код ссылки
<a href="https://patents.su/2-887874-bystrorazemnoe-soedinenie-shlangov.html" target="_blank" rel="follow" title="База патентов СССР">Быстроразъемное соединение шлангов</a>
