Номер патента: 1373655

Опубликовано: 15.02.1988

Авторы: Кершенбаум, Мишин, Неевин, Орлов, Семичев, Сорокин

МПК: B65G 51/18

Метки: контейнерной, пневмотранспортной, трубопровод, утановки

...жестко закреплены накладки 9, имеющие тороидальную поверхностьОснование "в" клинообразного зуба 8 выполняют не больше ширины выступа шлица 7, На подвижной трубе 2 шлицы 7 выполнены с ответными зубьям 8 пазами 10, Шпицы 7 выполнены различной длины, при этом разность длин двух соседних шлицев 7 не менее длины кли" нообраэного зуба 8, т.е. 1-1, 1 Различие в длине шлицев 7 может достигаться и за счет, например, их заостренности, т.е. различного угла клина при одинаковом основании, или за счет изменения величины основания 5 1 О 15 20 25 30 35 40 45 50 55 при одинаковом угле заостренностиклина.Трубопровод работает следующим образом,При температурном воздействии труба 2 перемещается по цилиндрическоймуфте 3, изменяя при этом зазор между...

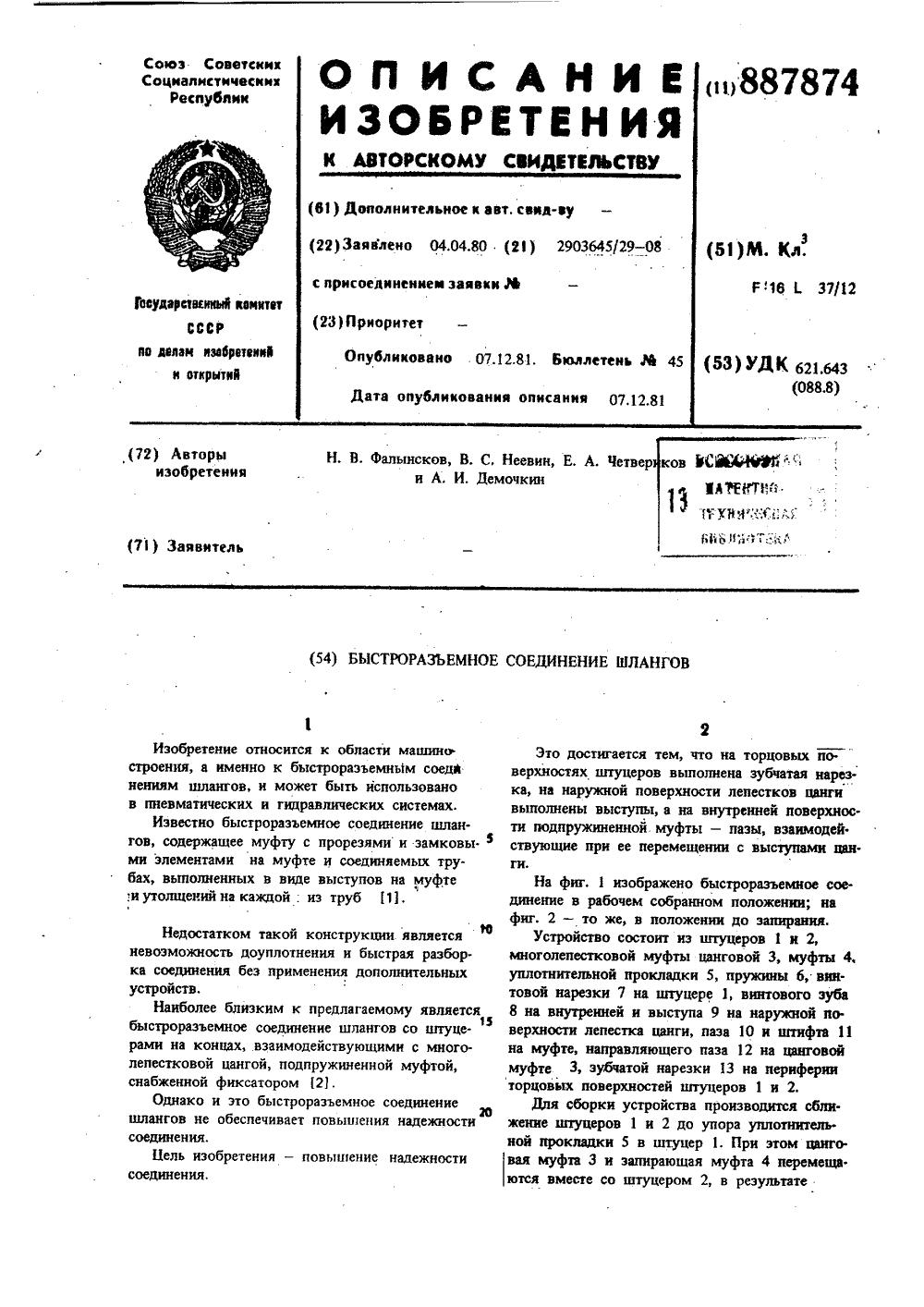

Номер патента: 887874

Опубликовано: 07.12.1981

Авторы: Демочкин, Неевин, Фалынсков, Четвериков

МПК: F16L 37/12

Метки: быстроразъемное, соединение, шлангов

...зубчатой нарезки 13 на периферии торцовых поверхностей штуцеров 1 и 2.Для сборки устройства производится сближение штуцеров 1 и 2 до упора уплотнительной прокладки 5 в штуцер 1, При этом цанго. вая муфта 3 и запирающая муфта 4 перемеща. ются вместе со штуцером 2, в результате3 8878чего зубья 8 многолепестковой цанги 3 устанавливаются над винтовой нарезкой штуцера 1.При повороте запирающей муфты 4 относительно многолепестковой цанговой муфты 3, онавыходит из фиксированного нижнего, положения3и, перемещаясь вдоль оси, обжимает лепесткицинги, при этом выступы 9 многолепестковойцанги входят в пазы 10 на запирающей муфте,для фиксации которых предусмотрены паз 12и штифт 11. Дальнейший поворот устройствапо винтовой нарезке 7 производит...

Номер патента: 777391

Опубликовано: 07.11.1980

Авторы: Беркович, Георгиевский, Долгий, Исбатыров, Неевин, Стекольников

МПК: F28F 9/00

Метки: входная, камера, теплообменника

...кожуха 7.фНа выходе из камеры установлена ди станционирующая решетка 8, а в пролетекамеры - дополнительная дистанционирующая решетка (решетки) 9 (фиг. 4), выполненная в периферийной части в виде сплошной кольцевой перегородки 10, в от верстиях 11 которой зафиксированы периферийные трубы 12 трубного пучка 5.ф3Теплоноситель, поступающий в камеру через патрубок 2, протекает в распределительной полости 4 и поступает через перфорации внешнего неравномерно-перфорированного кожуха 6, а затем внутреннего равномерно-перфорированного 7 в межтрубное пространство.При этом дробление потока на перфорациях внешнего кожуха 6 защищает периферийные трубы 12 от воздействия неравномерностей потока, образующихся в подводящем трубопроводе или в...

Номер патента: 515025

Опубликовано: 25.05.1976

Авторы: Георгиевский, Денисов, Исбатыров, Неевин, Халецкий

МПК: F28F 9/22

Метки: аппарата, высоконапряженного, опорно-дистанционирующая, решетка, теплообменного, труб

...надежности опорно-дистанцисчнрующей решетки.Это достигается тем, что опорные элементы у.смежных составных частей решетки смещены в плоскости, перпендикулярной АЯ РЕШЕТКА ДЛЯ ТРУБЛООБМЕННОГО АППАРАТА к движению среды, в диагональном направлении на расстояние, равное шагу труб.На фиг. 1 изображена одна нз составных-астей предлагаемой решетки; на фиг. 2З решетка, аксонометрическая проекция.Опорно-днстанцнонирующая решетка содержит опорные элементы 1, выполненныев виде втулок и соединенные перемычками2 и 3 с ободом. 4. Втулки 1 объединены О перемычками 2 в дистанционирующие горизонтальные ряды,При сборище пучка труб н их дистанционировании часть труб 5 пучка размещаетсяво втулках 1, а другая - свободно проходитчерез...
