Основание под морскую буровую установку
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 887715
Авторы: Берникер, Кашунин, Моленда, Рыжаков, Сковородкин
Текст

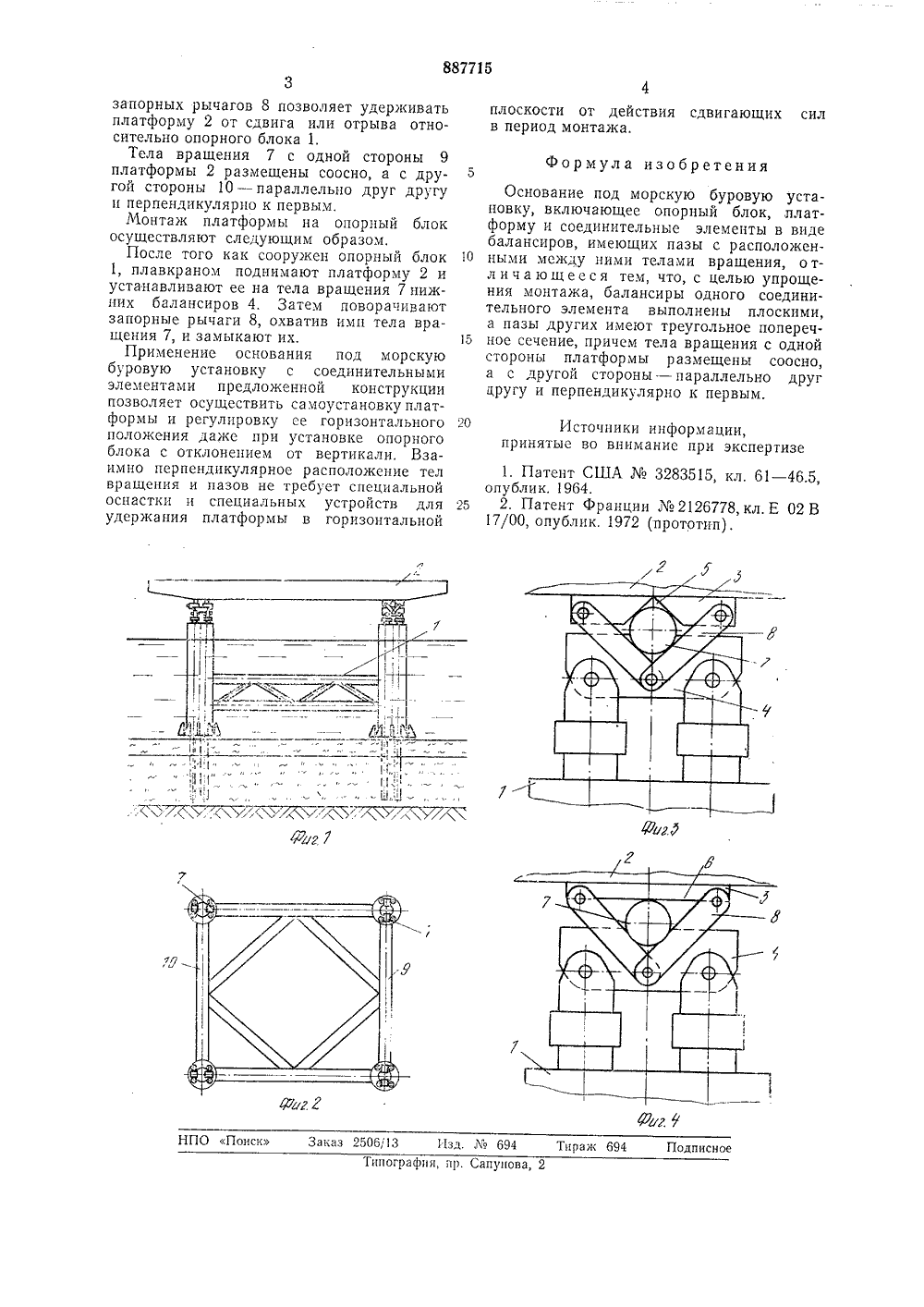

пщ 887715 ОП ИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Соойтских Социалистических Республик(54) ОСНОВАНИЕ ПОД МОР Изобретение относится к области освоения морских нефтяных и газовых месторождений, а именно к конструкциям стационарных установок островного типадлябурения скважин, 5Известно основание под морскую буровую установку, включающее опорный блок,платформу и соединительные элементыЮПри монтаже такого основания недопустимы перекосы элементов опорного блока,поскольку в этом случае установка платформы на него затрудняется и усложняетсямонтаж конструкции,Известно также основание под морскую 15буровую установку, включающее опорныйблок, платформу и соединительные элементы в виде балансиров, имеющих пазыс расположенными между ними теламивращения 2. "0Недостатком такого основания являетсясложность монтажа при несоблюдениинеобходимой точности при сооруженииэлементов опорного блока.Целью изобретения является упрощение 25монтажа.Цель достигается тем, что в предлагаемом основании под морскую буровую установку, включающем опорный блок, платформу и соединительные элементы в виде з 0 БУРОВУЮ УСТАНОВКУ балансиров, имеющих пазы с расположенными между ними телами вращения, балансиры одного соединительного элемента выполнены плоскими, а пазы других имеют треугольное поперечное сечение, причем тела вращения с одной стороны платформы размещены соосно, а с другой стороны - параллельно друг другу и перпендикулярно к первым,На фиг. 1 изображено предлагаемое основание под морскую буровую установку, вид сбоку; на фиг. 2 - то же,.план (со снятой платформой); на фиг. 3 соединительный элемент в виде балансиров с пазами; на фиг. 4 - то же, с плоским верхним балансиром.Основание под морскую буровую установку включает опорный блок 1, платформу 2 и соединительные элементы в виде верхних 3 и нижних 4 балансиров с пазамп 5 треугольного поперечного сечения. Причем балансиры одного соединительного элемента (один или оба) выполнены в виде плоских подушек 6. В пазах 5 между балансирами 3 и 4 расположены тела вращения 7 цилиндрической формы. Кроме того, к верхним 3 и нижним 4 балансирам или к нижней поверхности платформы 2 и опорному блоку 1 шарнирно прикреплены запорные рычаги 8. Наличие поворотных88715 плоскости от действия сдвигающих силв период монтажа. Основание под морскую буровую установку, включающее опорный блокплатформу и соединительные элементы в виде балансиров, имеющих пазы с расположенными между ними телами вращения, отличающееся тем, что, с целью упрощения монтажа, балансиры одного соединительного элемента выполнены плоскими, а пазы других имеют треугольное поперечное сечение, причем тела вращения с одной стороны платформы размещены соосно, а с другой стороны - параллельно друг другу и перпендикулярно к первым. Источники информации,принятые во внимание при экспертизе1. Патент США3283515, кл. 61 - 46.5,опублик. 1964. 2. Патент Франции2126778, кл. Е 02 В17/00, опублик, 1972 (прототип). 11,77;777, ПО Поиск Заказ 2506/13 Изд. ЛЪ 694 раж 694 одписио пография, пр. Сапунова,запорных рычагов 8 позволяет удерживать платформу 2 от сдвига или отрыва относительно опорного блока 1.Тела вращения 7 с одной стороны 9 платформы 2 размещены соосно, а с другой стороны 10 - параллельно друг другу и перпендикулярно к первым,Монтаж платформы на опорный блок осуществляют следующим образом.После того как сооружен опорный блок 1 О 1, плавкраном поднимают платформу 2 и устанавливают ее на тела вращения 7 нижних балансиров 4. Затем поворачивают запорные рычаги 8, охватив имп тела вращения 7, и замыкают их. 15Применение основания под морскую буровую установку с соединительными элементами предложенной конструкции позволяет осуществить самоустановку платформы и регулировку се горизонтального 20 полокения даже при установке опорного блока с отклонением от вертикали. Взаимно перпендикулярное расположение тел вращения и пазов не требует специальной оснастки и специальных устройств для 25 удержания платформы в горизонтальной Формула изобретения
СмотретьЗаявка
2657198, 13.07.1978
ВСЕСОЮЗНЫЙ СПЕЦИАЛИЗИРОВАННЫЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ ОБЪЕКТОВ ДОБЫЧИ И ТРАНСПОРТА ГАЗА
СКОВОРОДКИН МИХАИЛ СЕРГЕЕВИЧ, КАШУНИН КОНСТАНТИН АЛЕКСАНДРОВИЧ, РЫЖАКОВ НИКОЛАЙ НИКОЛАЕВИЧ, БЕРНИКЕР ЯКОВ САМОЙЛОВИЧ, МОЛЕНДА ЗИНОВИЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: E02B 17/00
Метки: буровую, морскую, основание, установку
Опубликовано: 07.12.1981
Код ссылки
<a href="https://patents.su/2-887715-osnovanie-pod-morskuyu-burovuyu-ustanovku.html" target="_blank" rel="follow" title="База патентов СССР">Основание под морскую буровую установку</a>
