Устройство для прогнозирования параметров энергосистем
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

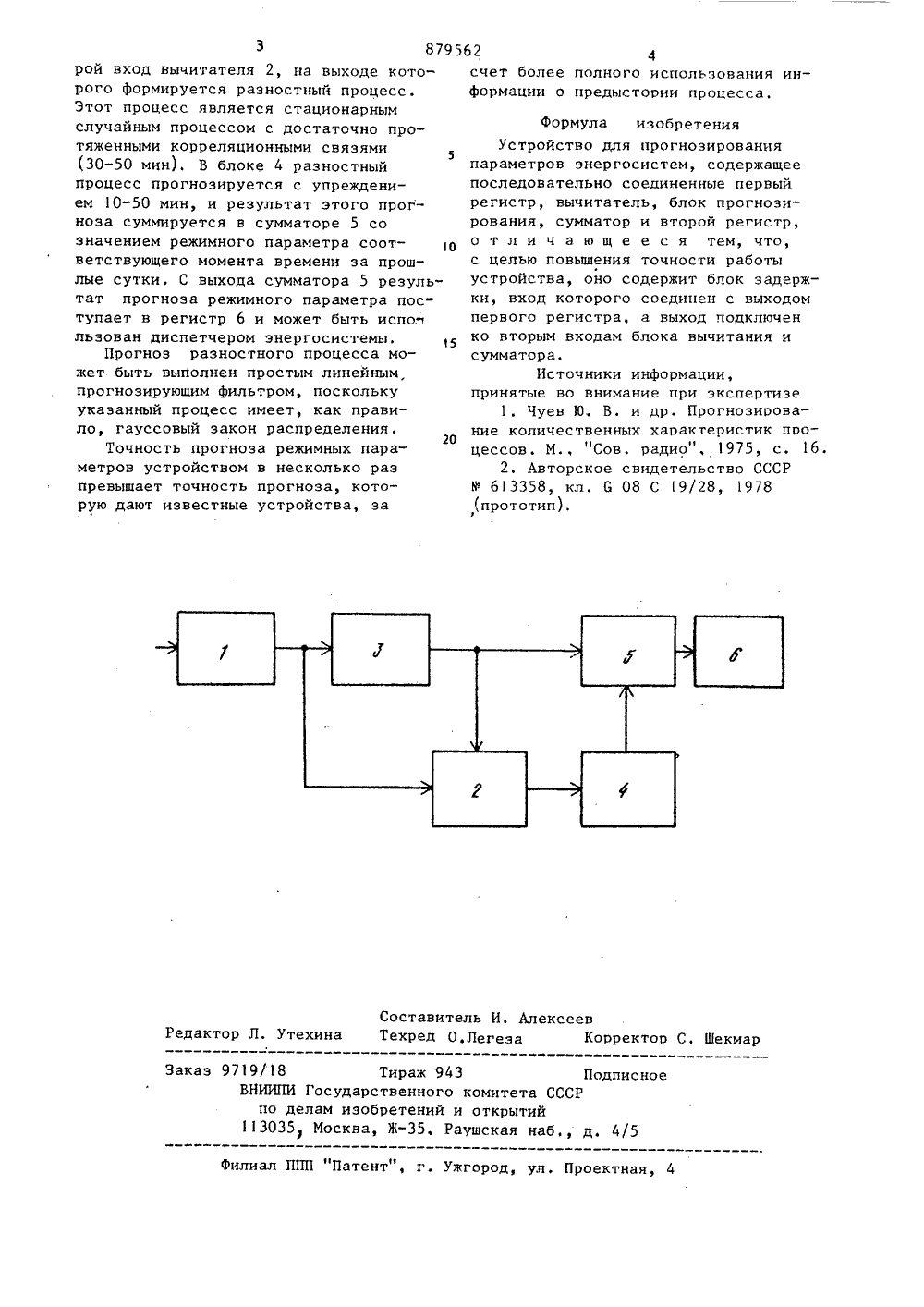

Союз Советск ниСоц 1 налнстнчеснннРеспублик ОП ИСАНИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11879562(22) Заявлено 11,02. 80 (21) 2882612/18-24с присоединением заявки РЙ(51)М. Кл. 6 05 В 23/02 Государственный квинтет но аелаи изобретений и открытий(72) Авторы изобретения Ордена Октябрьской революции Всесоюзный государственныйпроектно-изыскательский и научно-исследовательский институтэнергетических систем и электрических сетей "Энергосетьпроект"(54) УСТРОЙСТВО ДЛЯ ПРОГНОЗИРОВАНИЯ ПАРАМЕТРОВ ЭНЕРГОСИСТЕМИзобретение относится к областй автоматического контроля систем управления и может быть использовано для оперативного управления. энергосистемами и энергообъединениями.Известно устройство для прогно. 5 зирования режимных параметров энергосистем 11, содержащее цифровые фильтры, сумматоры и блок прогноза. Недостатком этого устройства является10 невысокая точность прогноза.Наиболее близким по технической сущности к изобретению является устройство для прогнозирования параметров энергосистем 2, содержащее пос 1 ледовательно соединенные первый регистр, блок прогнозирования, сумматор и второй регистр. Недостатками устройства являются20сложность устройства и невысокаяточность прогноза,Целью изобретения является повышение точности работы устройства,Эта цель достигается тем, что в устройство для прогнозирования параметров энергосистем, содержащее последовательно соединенные первый регистр, вычитатель, блок прогнозирования, сумматор и второй регистр, введен блок задержки, вход которого соединен с выходом первого реги тра, а выход подключен ко вторым входам блока вычитания и сумматора.На чертеже показана структурная схема устройства.Оно содержит первый регистр 1, вычитатель 2, блок задержки 3, блок прогнозирования 4, сумматор 5 и второй регистр 6.Устройство работает следующим образом.Отсчеты телеинформации о режимных параметрах энергосистем поступают на регистр 1, а с его выхода - на вход вычитателя 2 и в блок 3. С выхода блока 3 задержанные на сутки отсчеты телеинформации поступают на втоСоставитель И, АлексеевТехред О.Легеза Корректор С, Шекмар Редактор Л. Утехина Заказ 9719/18 Тираж 943 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Э 8 рой вход вычитателя 2, на выходе которого формируется разностный процесс. Этот процесс является стационарным случайным процессом с достаточно протяженными корреляционными связями (30-50 мин). В блоке 4 разностный процесс прогнозируется с упреждением 10-50 мин, и результат этого прогноза суммируется в сумматоре 5 со значением режимного параметра соответствующего момента времени за прошлые сутки, С выхода сумматора 5 резуль тат прогноза режимного параметра поступает в регистр 6 и может быть испо льзован диспетчером энергосистемы.Прогноз разностного процесса может быть выполнен простым линейным, прогнозирующим фильтром, поскольку указанный процесс имеет, как правило, гауссовый закон распределения.Точность прогноза режимных параметров устройством в несколько раз превышает точность прогноза, которую дают известные устройства, за 795624счет более полного использования информации о предыстории процесса. Формула изобретенияУстройство для прогнозирования5параметров энергосистем, содержащеепоследовательно соединенные первыйрегистр, вычитатель, блок прогнозирования, сумматор и второй регистр,о т л и ч а ю щ е е с я тем, что,с целью повышения точыости работыустройства, оно содержит блок задержки, вход которого соединен с выходомпервого регистра, а выход подключенко вторым входам блока вычитания исумматора.Источники информации,принятые во внимание при экспертизе1, Чуев Ю. В. и др. Прогнозирование количественных характеристик процессов. М., "Сов. радио", 1975, с. 16.2. Авторское свидетельство СССРР 613358, кл. С 08 С 19/28, 1978
СмотретьЗаявка
2882612, 11.02.1980
ОРДЕНА ОКТЯБРЬСКОЙ РЕВОЛЮЦИИ ВСЕСОЮЗНЫЙ ГОСУДАРСТВЕННЫЙ ПРОЕКТНО-ИЗЫСКАТЕЛЬСКИЙ И НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЭНЕРГЕТИЧЕСКИХ СИСТЕМ И ЭЛЕКТРИЧЕСКИХ СЕТЕЙ "ЭНЕРГОСЕТЬПРОЕКТ"
РАБИНОВИЧ МАРК АРКАДЬЕВИЧ, ОРНОВ ВЛАДИМИР ГЕРМАНОВИЧ, ШАВЛОВА ЕЛЕНА ВОЛЬФОВНА
МПК / Метки
МПК: G05B 23/02
Метки: параметров, прогнозирования, энергосистем
Опубликовано: 07.11.1981
