Способ валки деревьев взрывом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

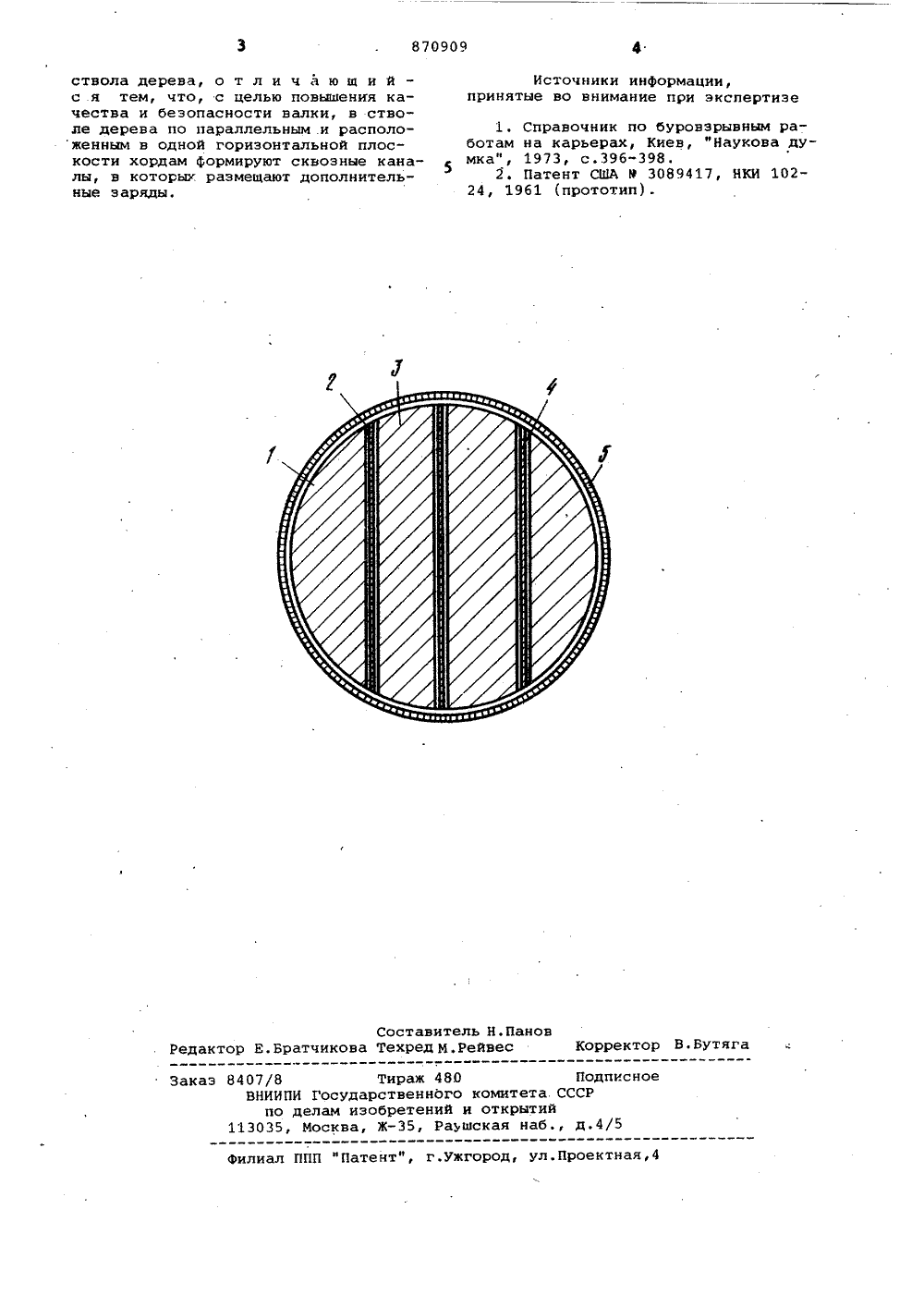

Союз Советскид Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 61) Дополнительное к авт, свид-ву -(22) Заявлено 16,01. 80 (21) 2873883/29(51)М. Кл. Г 42 0 7/00 А 01 6 23/О соединением заявки М -Госуд рствеииый комитетСССРлам июбретенийк открытий 3) Приоритет яо Опубликовано 07,1081, Бюллетень Йо Дата опубликования описания 071081 3) УДК 634 07/381 1 323 1(088 8).Заикин, В.С.Холявко, Ю.Я.Лекаркин и П.Ф.Долматов / Кавказский филиал Всесоюзного научнисследовательского института лесовоДСтваи механизации лесного хозяйства явитель(54) СПОСОБ ВАЛК ВЬЕВ ВЗРЫВОМ раз Цель изобретения - повьааение ка" чества и безопасности валки.Это достигается тем, что по параллельным и расположенным в одной горизонтальной плоскости хордам формирмула изобретен Способ валки деревьев взрывом пу 30 тем размещения заряда по периметру Изобретение относится к техноло- гии буровзрывных работи может быть использовано в лесозаготовительной промышленности при валке деревьев.Известен способ валки деревьев взрывом с помоцью зарядов взрывчатых веществ путем размещения их на стволах деревьев. Известен также способ валки деревьев путем формирования каналов в стволе дерева примерно на 2/3 его толщины и размещения в них . зарядов 1 3.Известен наиболее близкий к изобретению по техничЕской сущности и достигаемому результату способ валки деревьев взрывом путем раэмецения эа ряда по периметру ствола дерева 2 1.Известные способы валки имеют слЕдующие недостаткИ: большой расход взрывчатых веществ, значительное повреждение ствола в месте размещения заряда, большая зона распространения взрывной волны, отрицательно влияющена лесную среду. руют сквозные каналы, в которыхмещают дополнительные заряды.На чертеже изображен поперечныйразрез ствола дерева с расположениемканалов и зарядов.Способ осув ствляется следующимобразом.На .высоте пня дерева в стволе 1делают несколько горизонтальных,расположенных по параллельным хордамканалов 2 с оставлением между нимиперемычек 3, ширина которых приблизительно равна двум диаметрам канала.В каналы закладывают заряд 4, выпол ненный в виде, например, шнура. Надвыходными отверстиями каналов размещают кольцевой заряд 5, который можетбыть выполнен также иэ шнура, но больщего сечения. Такое расположение за ряда при взрыве позволяет перерезатьствол дерева без больших поврежденийего, а также обеспечивает снижениерасхода взрывчатых вецеств и исключает повреждение лесной среды.25Заказ 8407/8 Тираж 480 Подписное ВНИИПИ Государственного комитета. СССР по делам изобретений и открытий 113035, Москва, Ж-З 5, Рашская наб., д.4/5Филиал ППП фПатент", г.ужгород, ул.Проектная,4 ствола дерева, о т л и ч а ю щ и йс я тем, что, с целью повышения качества и безопасности валки, в стволе дерева по параллельным и расположенным в одной горизонтальной плоскости хордам формируют сквозные каналы, в которых размещают дополнительные заряды. Источники информации,принятые во внимание при экспертизе1. Справочник по буровэрывным работам на карьерах, Киев, "Наукова думка", 1973, с.39 б.2. Патент США М 3089417, НКИ 102- 24, 1961 (прототип).
СмотретьЗаявка
2873883, 16.01.1980
КАВКАЗСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА ЛЕСОВОДСТВА И МЕХАНИЗАЦИИ ЛЕСНОГО ХОЗЯЙСТВА
ЗАИКИН ВАЛЕНТИН ПАВЛОВИЧ, ХОЛЯВКО ВИКТОР СТЕПАНОВИЧ, ЛЕКАРКИН ЮРИЙ ЯКОВЛЕВИЧ, ДОЛМАТОВ ПАВЕЛ ФИЛИППОВИЧ
МПК / Метки
МПК: F42D 7/00
Метки: валки, взрывом, деревьев
Опубликовано: 07.10.1981
