Приспособление для валки спиливаемых деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

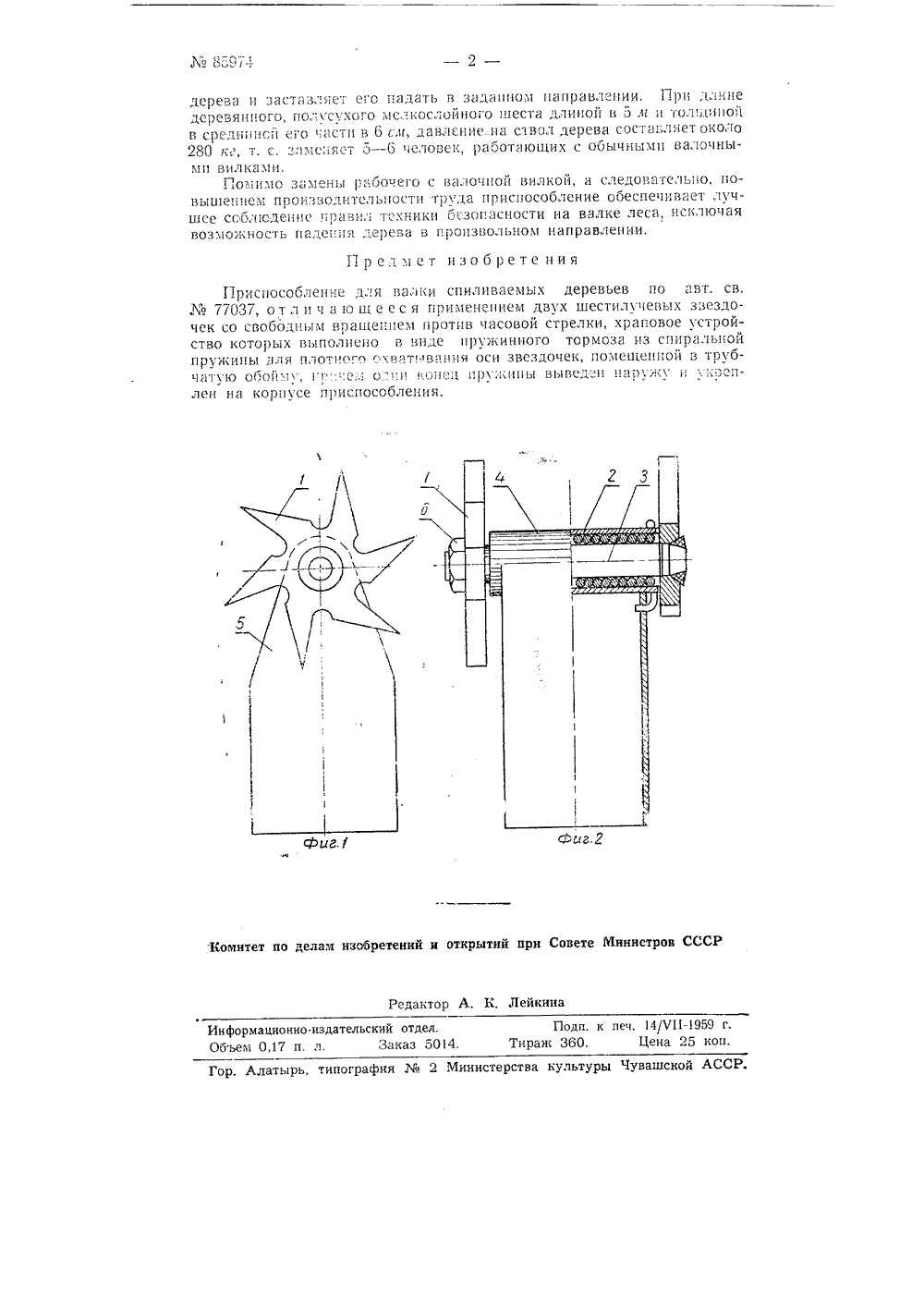

Ло 85974 Класс 481, Х 9ССС ИЗОБРЕТЕНИЯОРСКОУУ СВИДЕТЕЛЬСТВ ОАЗИСАЗАВЯСИМОЬ едев и Д, И. На Е ПРИСПОСОБЛЕНИЕ ДЛЯ ВАЛКИ СПИДЕРЕВЬЕВ 49 г. за М. 397486 в Гостехн 1 ку СССР 03 от 31 января 150 г. на н)яя тех )кс л аявлсцо 17 маяновное авт. св. Предметом изобретения является приспособление для Валки,еса, выполненное по типу валочной вилки (кошки) с шест)лучевой звездочкой, укрепленной на конце шеста.Предлагаемое изобретение является зависимым от аьторского свидетельства77037. Его особенностью является то, что в нем применены две шестилучевых звездочки со свободным Вращением против часовой стрелки, хряповое устройства которых вьполцецо в виде пружинного тормозя из спиральной пружины для плотного охватывяпия оси звездочек, помещенной в труочатую обойму, причс м однц цз концов пружины выведен наружу и присоединен к корпусу приспособления.На фиг. 1 показан боковой вид приспособления; ца фиг, 2 - то же, вид спереди и В вертикалыом разрезе,Приспособление для валки спиливасмых деревьев состоит из двух шестилучевых звездочек 1. На ось 3 звездочек 1 плотно навита спиральная пружина 2, помещенная в обойму 4, Обойма 4 приваривается к корпусу 5, Однц конец пружины 2 выведен наружу, обернут вокруг обоймы 4 и закреплен в корпусе 5. Одна звездочка приварена к оси, вторая посажена ц 1 резьоу и закоцтрогаена Гяйкой 6.Приспособление надевают на конец деревянного шеста длиной 0,5 - -5,5 Г 11)и В 1,ке дерева помощник )10 Т 01)иста устанавливает шест с приспособлением цод углом 45 к дереву и цесколькцмц рамками В средней части шеста црогибает его книзу.Звездочки поворачиваются на коре дерева и опускаются вниз ца Величину, обусловленную стрелой прогиба шеста.Проскагьзывацию приспособления Вверх и Ослаолеццю пажма напружиненного шеста препятствует пружинный тормоз, це дяи)щий Возмо)кцОстц зВездочкам поверцутьс 5 ПО чясОВОЙ стрелке. Няружицеццый шест давит через валачную головку приспособления на стволдерева и заставл; ет его и.дать в заданном направлении, Прп длине дсревяипого, полусухого хслкослОЙИОГО шеста длипОЙ В 5 .1 и 1 олп 1 и 110 Й в средин 101 сГО .1 стп В 6 с,11, давление пс сВО дереВа сос 1 авляет Около 280 к, т. с. згамспяет 0 - 6 11 е,10 век, работ 11 оших с Ооычиымп вагОпымп Вилками.Помимо замен, рабочего с В 1.1 Оч 1 ОЙ ВилкоЙ, а следовательно, поВып 1 еигем производительОсти груда приспособление Ооеспеивает лучшее ссб 1 СдеписрВил тсхиики безопасности иа валке леса, иск,почая возмогкиосгь падения дерева в г 1 роизвольиом направлении,Предмет изобрете ния Приспособление для Ва;1 ки спиливаемых деревьев по авт. св. ЬЪ 77037, отл и ч а 1 о щ е ес я применением двух шестилучевых ззездочек со свободным Враи 1 еппем против часовой стрелки, храповое устройство которых выполнено в Виде прркинОго тормоза из спиралы ой пруиины для плотОго охват В 11 иия оси звездочек, помещенной в трубча 1 1 О обои;1 1; че О. ИпО 1 ед пр"кипы выведе 11 1 ВП 1 г;кт 11 .стлзеп. лен иа корпусе приспособления. г.1 Комитет по делам изобретений н открытий при Совете Министров ССС К. Лейки Редан Подп. к печ. 14/Л 1-1959 г.Тираж 360. Цена 25 коп. нформационно.издательский отдел. бъем 0,17 п. л. Заказ 5014 латырь, типография М 2 Министерства культуры Чувашской АССР.
СмотретьЗаявка
397486, 17.05.1949
Лебедев К. Е, Назаров Д. И
МПК / Метки
МПК: A01G 23/02, A01G 23/099
Метки: валки, деревьев, спиливаемых
Опубликовано: 01.01.1950
Код ссылки
