Генератор прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

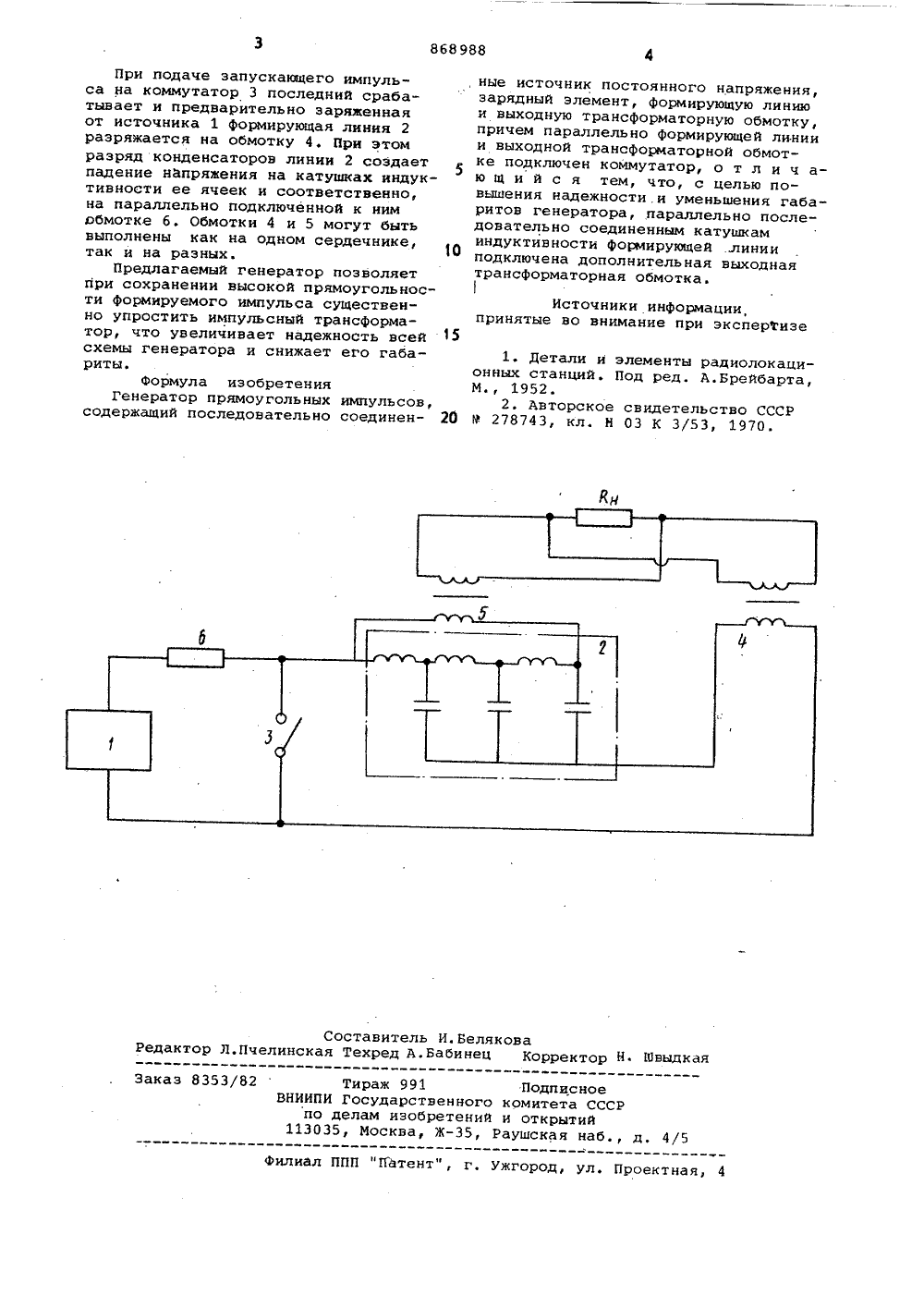

Союз Советских Социалистичесниа РеспубликОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 300180 (2) 2876034/18-21 Р 1 М3 с присоединением заявки йо -(23) Приоритет - . Н 03 К 3/53 Государствеииый комитет СССР ио делаю изобретений и открытийДата опубликования описания 300981(54) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ Изобретение относится к импульсной технике, в частности к высоковольтным импульсным генераторам.Известен высоковольтный импульсныйгенератор, в котором. импульс в нагрузке Формируется при разряде формирующей линии через коммутатор напервичную обмотку импульсного трансФорматора, вторичная обмотка которого подсоединена к нагрузке 1 ).Однако известные генераторы имеютбольшую длительность Фронта и срезаформируемого импульса, что приводитк снижению КПД.Известен также высоковольный генератор прямоугольных импульсов, в котором уменьшение длительности фронта и среза формируемого импульсадостигается выполнением формирующейлинии в виде секционированной части 20первичной обмотки трансформатора,к каждой секции которой подсоединены конденсаторы 12 ),Однако выполнение многообмоточного импульса трансформатора в высоковольтном генераторе вызывает трудности изолирования его обмоток, атакже снижает надежность всего устройства. Усиление изоляции, в своюочередь, повышает габариты и ухудша ет частотные свойства трансформатора, так как увеличивает его паразитные индуктивности.Цель изобретения - повышение надежности и уменьшение габаритов. генератора,Поставленная цель достигается тем,что в генераторе прямоугольныхимпульсов, содержащем последовательно соединенные источник постоянногонапряжения, зарядный элемент, формирующую линию и выходную трансфор-маторную обмотку, причем параллельноформирующей линии и выходной трансформаторной обмотке подключен коммутатор, параллельно последовательно соединенным катушкам индуктивности формирующей линии подключена дополнительная выходная трансформаторная обмотка.На чрртеже приведена структурнаяэлектрическая схема генератора.Генератор содержит источник 1постоянного наэряжения, формирующуюлинию 2, коммутатор 3, выходную трансформаторную обмотку 4, дополнительную выходную трансформаторную обмотку 5, зарядный элемент 6,Генератор работает следующим образом868988 Составитель И.БеляковаПчелинская Техред А.Бабинец Корректор Н. Швыдка Редак Заказ 8353/82 Тир По ВНИИПИ Гос оми по дела от 113035, М ушсаж 991ударственного к м изобретений и осква, Ж, Ра исноета СССРытийя наб., д. илиал ППП "Патент", г, Ужгород, ул. Проектная, 4 При подаче запускающего импульса на коммутатор 3 последний срабатывает и предварительно заряженная от источника 1 формирующая линия 2 разряжается на обмотку 4, При этом разряд конденсаторов линии 2 создает падение напряжения на катушках индуктивности ее ячеек и соответственно, на параллельно подключенной к иим обмотке 6. Обмотки 4 и 5 могут быть выполнены как на одном сердечнике, так и на разных.Предлагаемый генератор позволяет при сохранении высокой прямоугольности формируемого импульса существенно упростить импульсный трансформатор, что увеличивает надежность всей 15 схемы генератора и снижает его габариты.Формула изобретенияГенератор прямоугольных импульсов, содержащий последовательно соединен ные источник постоянного напряжения,зарядный элемент, формирующую линиюи выходную трансформаторную обмотку,причем параллельно формирующей линиии выходной трансформаторной обмотке подключен коммутатор, о т л и ч аю щ и й с я тем, что, с целью повышения надежности .и уменьшения габаритов генератора, параллельно последовательно соединенным катушкаминдуктивности формирующей .линииподключена дополнительная выходнаятрансформаторная обмотка. Источники информации,принятые во внимание при экспертизе 1. Детали и элементы радиолокационных станций. Под ред. А.Брейбарта, М., 1952.2. Авторское свидетельство СССР М 278743, кл. Н 03 К 3/53, 1970.
СмотретьЗаявка
2876034, 30.01.1980
ПРЕДПРИЯТИЕ ПЯ А-7904
АНАЦКИЙ АЛЕКСАНДР ИВАНОВИЧ, КУПРИЯНОВ АНАТОЛИЙ ПАВЛОВИЧ, ЭРМЕЛЬ ВЛАДИМИР ЭДУАРДОВИЧ
МПК / Метки
МПК: H03K 3/53
Метки: генератор, импульсов, прямоугольных
Опубликовано: 30.09.1981
