Генератор импульсов

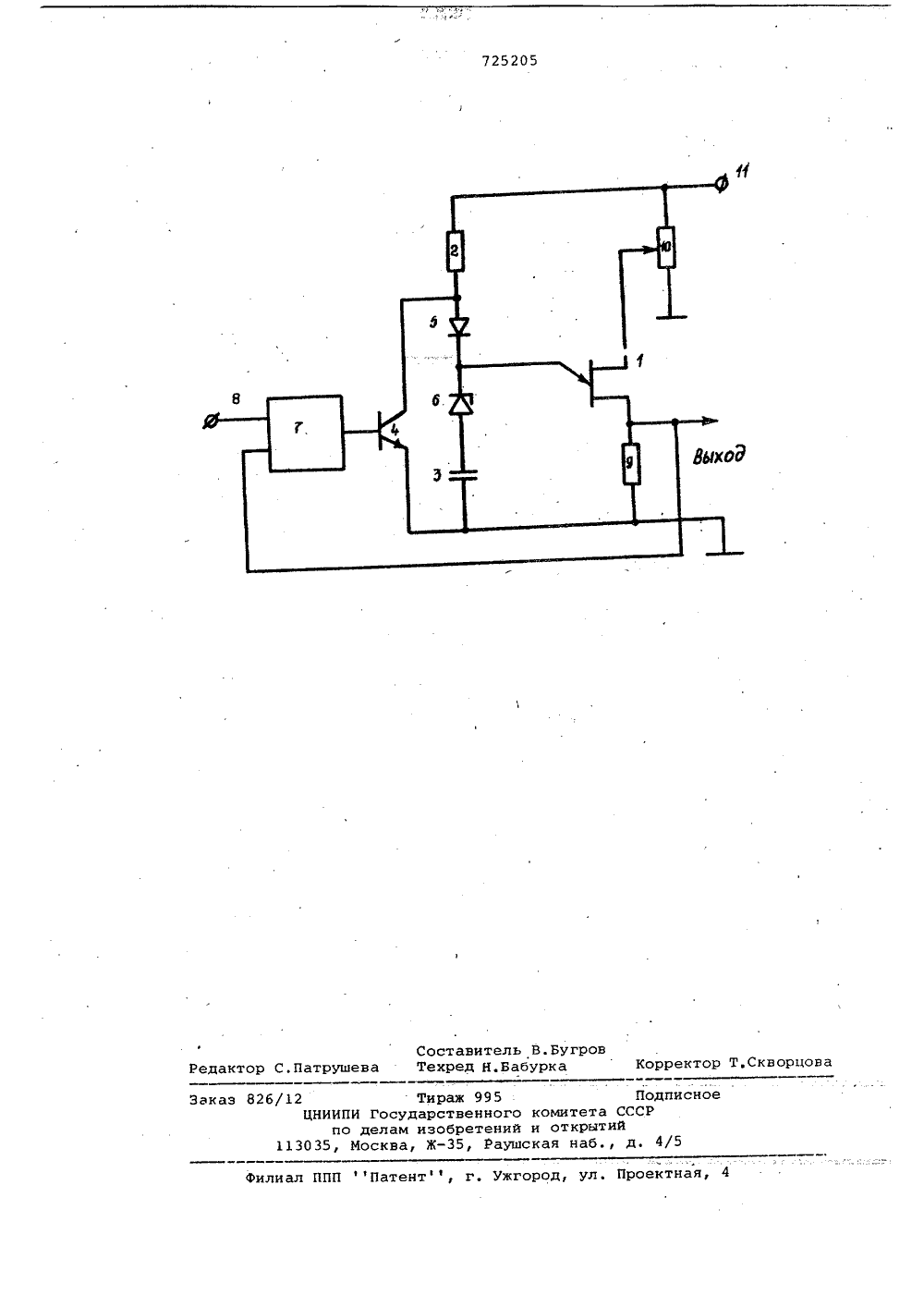

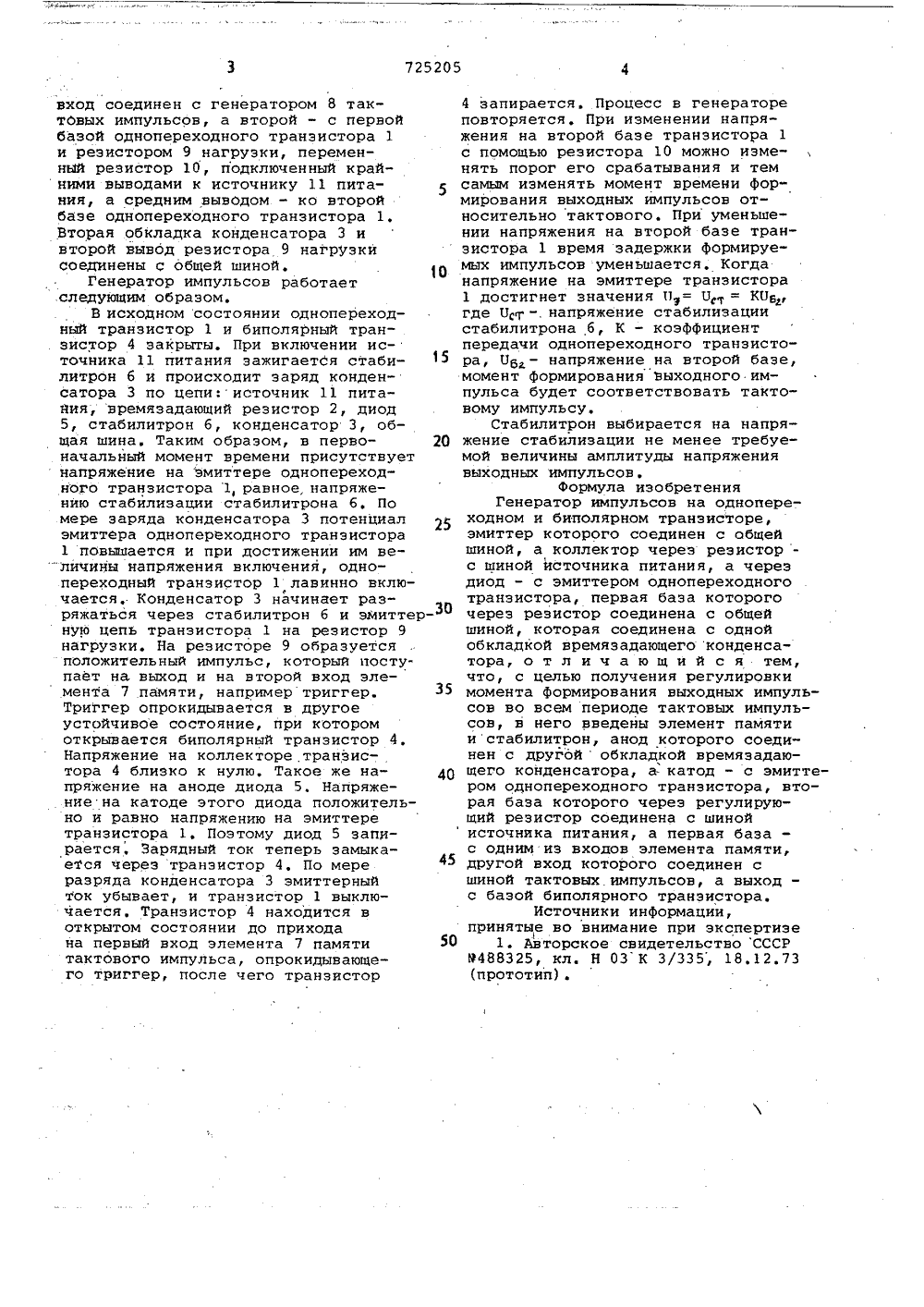

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Реслублик(22) Заявлено ОЫ 078 (21) 2668644/18-21 (51)М. Кл. с присоединением заявки М Н 03 К 3/335 Государственный комитет СССР но делам изобретений и открытий(088,8) Дата опубликования описания 300380(54) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к импульсной .технике и может быть примененов устройствах автоматики и системахфазо-импульсного управления,Известен генератор импульсов наоднопереходном и биполярном тран-зисторе (1).Однако этот генератор не обеспечивает регулировки момента формирования выходных импульсов во всем периоде тактовых импульсов (импульсы,управляющие началом заряда времязадающей емкости),Цель изобретения - получение регулировки момента формирования выходных 15иФпульсов во всем периоде тактовыхимпульсов.Для достижения укаэанной цели вгенератор импульсов на однопереходном и биполярном транзисторе, эмиттер 20которого соединен с общей шиной,а коллектор через резистор - с шинойисточника питания, а через диодс эмиттером однопереходного транзистора, первая база которого через резистор соединена с общей шиной, которая соединена с одной обкладкой времязадающего конденсатора, введены элемент памяти и стабилитрон, анодкоторого соединен с другой обкладкой 30 времязадающего конденсатора, а катодс эмиттером однопереходного транзистора, вторая база которого через регулирующий резистор соединена с шинойисточника питания, а первая базас одним из входов эпемента памяти,другой вход которого соединен с шиной тактовых импульсов, а выход - сбазой биполярного транзистора,На чертеже представлена принципиальная схема генератора,Генератор импульсов содержит однопереходный транзистор 1, времязадающие резистор 2 и конденсатор 3,биполярный транзистор 4 типа п-р-п,эмиттер которого соединен с обшейшиной источника питания, диод 5 впроводящем направлении относительнотока источника питания, анод которого соединен с времязадающим резистором 2 и коллектором биполярноготранзистора 4, а катод - с эмиттеромоднопереходного транзистора 1, стабилитрон 6, катод которого подключенк катоду диода 5 и эмиттеру однопереходного транзистора 1, а анод -к времязадающему конденсатору 3,элемент 7 памяти, например триггер,выхсд которого соединен с базой биполярного транзистора 4, первый35 40 50 вход соединен с генератором 8 тактовых импульсов, а второй - с первойбазой однопереходного транзистора 1и резистором 9 нагрузки, переменный резистор 10, подключенный крайними выводами к источнику 11 питания, а средним выводом - ко второйбазе однопереходного транзистора 1.Вторая обкладка конденсатора 3 ивторой вывод резистора 9 нагрузкисоединены с общей шиной. ОГенератор импульсов работает.следующим образом,В исходном состоянии однопереходный транзистор 1 и биполярный тран. зистор 4 закрыты. При включении источника 11 питания зажигается стабилитрон б и происходит заряд конденсатора 3 по цепи:источник 11 питайия, времязадающий резистор 2, диод5, стабилитрон б, конденсатор 3, общая шина. Таким образом, в первоначальный момент времени присутствуетнапряжение на эмиттере однопереходного транзистора 1, равное,напряжению стабилизации стабилитрона б, Помере заряда конденсатора 3 потенциал дэмиттера однопереходного транзистора1 повышается и при достижении им ве-личины напряжения включения, однопереходный транзистор 1 лавинно вклюсчается, Конденсатор 3 начинает разряжаться через стабилитрон 6 и эмиттерную цепь транзистора 1 на резистор 9нагрузки. На резисторе 9 образуетсяположительный импульс, который поступает на выход и на второй вход элемента 7 памяти, напримертриггер.Триггер опрокидывается в другоеустойчивое состояние, при которомоткрывается биполярный транзистор 4,Напряжение на коллекторе транзистора 4 близко к нулю, Такое же напряжение на аноде диода 5, Напряжение на катоде этого диода положительно и равно напряжению на эмиттеретранзистора 1. Поэтому диод 5 запирается, Зарядный ток теперь замыкается через транзистор 4. По мереразряда конденсатора 3 эмиттерныйток убывает, и транзистор 1 выключается, Транзистор 4 находится воткрытом состоянии до приходана первый вход элемента 7 памятитактового импульса, опрокидывающего триггер, после чего транзистор 4 запираетсяПроцесс в генератореповторяется. При изменении напряжения на второй базе транзистора 1с помощью резистора 10 можно изменять порог его срабатывания и темсамым изменять момент времени формирования выходных импульсов относительно тактового. При уменьшении напряжения на второй базе транзистора 1 время задержки формируемых импульсов уменьшается, Когданапряжение на эмиттере транзистора1 достигнет значения П = Б = КПэгде ПГ в . напряжение стабилизациистабилитрона б, К - коэффициентпередачи однопереходного транзистора, 06 - напряжение на второй базе,момент формирования выходного импульса будет соответствовать тактовому импульсу,Стабилитрон выбирается на напряжение стабилизации не менее требуемой величины амплитуды напряжениявыходных импульсов.фоРмула изобретенияГенератор импульсов на однонереходном и биполярном транзисторе,эмиттер которого соединен с общейшиной, а коллектор через реэисторс шиной Источника питания, а черездиод - с эмиттером однопереходноготранзистора, первая база которогочерез резистор соединена с общейшиной, которая соединена с однойобкладкой времязадающего конденсатора, о т л и ч а ю щ и й с я тем,что, с целью получения регулировкимомента формирования выходных импульсов во всем периоде тактовых импульсов, в него введены элемент памятии стабилитрон, анод которого соединен с другойобкладкой времязадающего конденсатора, а катод - с эмиттером однопереходного транзистора, вторая база которого через регулирующий резистор соединена с шинойисточника питания, а первая база -с одним из входов элемента памяти,другой вход которого соединен сшиной тактовых импульсов, а выход -с базой биполярного транзистора.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9488325, кл. Н 03 К 3/335; 18,12.73725205 ФСоставитель В Буг Редактор С.Патрушева Техред Н.Бабурка орректор Т,Скворцова 2Тираж 995 По ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5аз 826 1 дписн ли ПП Патентф, г. Ужгород, ул. Проектная, 4
