Стенд для заполнения тепловой трубы теплоносителем

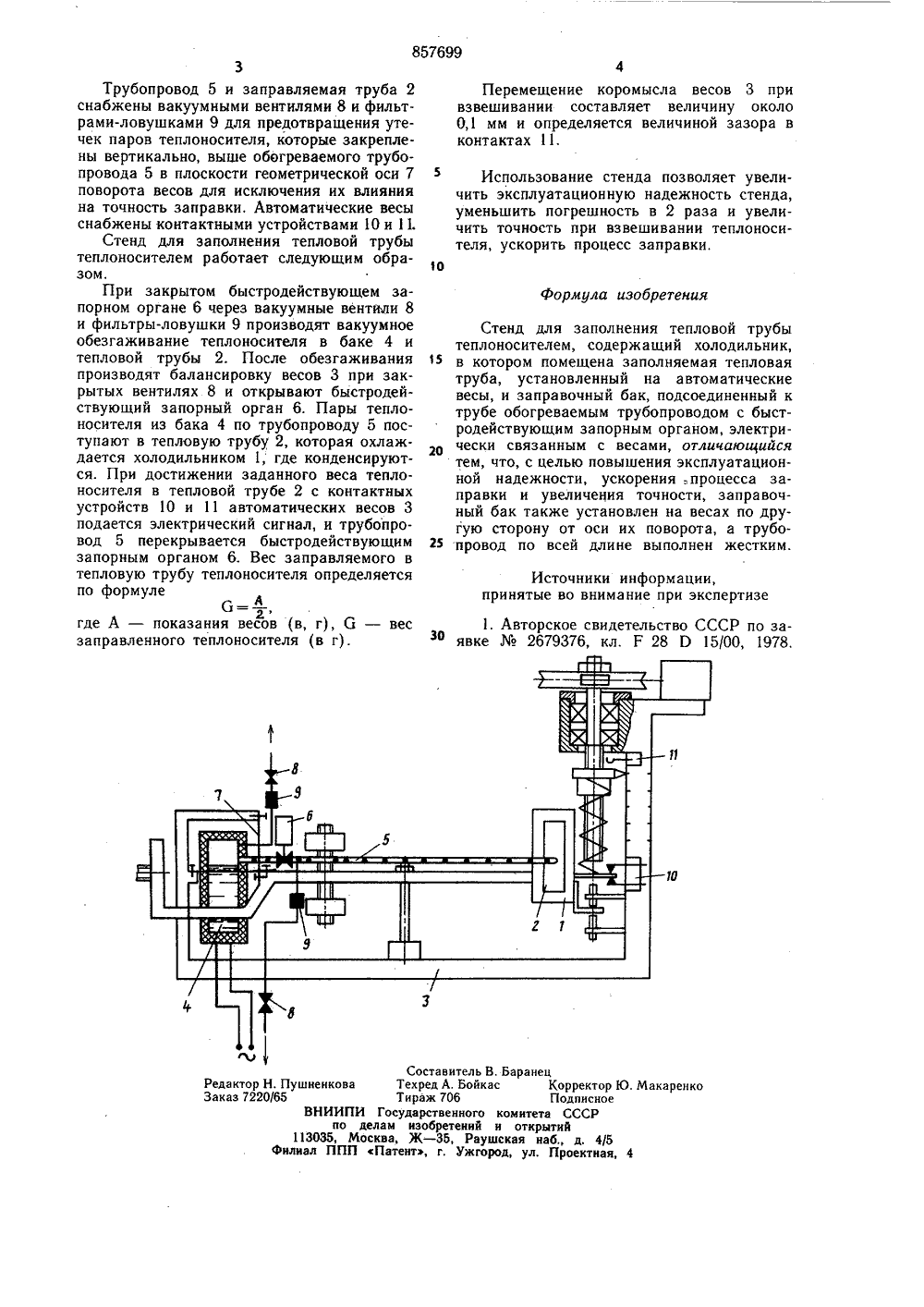

(53) УДК 621.565, .58.462.189, .2 (088.8) Опубликовано 23.08.81, Бюллетень31Дата опубликования описания 28.08,81 по делам лзееретеннй и етермтий(71) Заявитель Рыбинский авиационный технологический институт(54) СТЕНД ДЛЯ ЗАПОЛНЕНИЯ ТЕПЛОВОЙ ТРУБЫ ТЕПЛОНОСИТЕЛЕМИзобретение относится к холодильной технике и может найти применение при изготовлении тепловых труб и их заполнении теплоносителем.Известны стенды для заполнения тепловых труб теплоносителем, содержащие холодильник, в котором помещена заполняемая тепловая труба, установленный на автоматические весы, и заправочный бак, подсоединенный к трубе обогреваемым трубопроводом с быстродействующим запорным органом, электрически связанным с весами, для регулировки подачи теплоносителя в тепловую трубу 1. Недостаточная эксплуатационная надежность стенда вызвана применением в обогреваемом трубопроводе сильфона, который имеет тонкие стенки. Кроме того, внутренняя гофрированная поверхность сильфона увеличивает общее гидравлическое сопротивление трубопровода, что приводит к увеличению времени заправки, Погрешности при монтаже сильфона и термическое расширение вдоль оси сильфона и трубопровода приводят к появлению дополнительных усилий, действующих на коромысло весов, что снижает точность и приводит к ошибкам при дозировании теплоносителя.Цель изобретения - повышение эксплуатационной надежности стенда, ускорение процесса заправки и увеличение его точности.Поставленная цель достигается тем, что заправочный бак также установлен на весах по другую сторону от оси их поворота, а трубопровод по всей длине выполнен жестким.На чертеже изображена принципиальная схема стенда. Стенд для заполнения тепловых трубтеплоносителем содержит холодильник 1, в котором помещена заполняемая тепловая 1 труба 2, установленный на автоматическиевесы 3, и заправочный бак 4 с дистиллированным теплоносителем, подсоединенный к трубе 2 обогреваемым трубопроводом 5 с быстродействующим запорным органом 6, электрически связанным с весами 3, при- Ю чем заправочный бак 4 также установленна весах 3 по другую сторону от оси 7 их поворота, а трубопровод 5 по всей длине выполнен жестким.857699 формула изобретения Составитель В. Баранец Редактор Н. Пушненкова Техред А. Бойкас Корректор Ю. Макаренко Заказ 7220/65 Тираж 706 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП сПатент, г. Ужгород, ул. Проектная, 4зТрубопровод 5 и заправляемая труба 2 снабжены вакуумными вентилями 8 и фильтрами-ловушками 9 для предотвращения утечек паров теплоносителя, которые закреплены вертикально, выше обогреваемого трубопровода 5 в плоскости геометрической оси 7 поворота весов для исключения их влияния на точность заправки, Автоматические весы снабжены контактными устройствами 10 и 11.Стенд для заполнения тепловой трубы теплоносителем работает следующим образом.При закрытом быстродействующем запорном органе 6 через вакуумные вентили 8 и фильтры-ловушки 9 производят вакуумное обезгаживание теплоносителя в баке 4 и тепловой трубы 2. После обезгаживания производят балансировку весов 3 при закрытых вентилях 8 и открывают быстродействующий запорный орган 6. Пары теплоносителя из бака 4 по трубопроводу 5 поступают в тепловую трубу 2, которая охлаждается холодильником 1; где конденсируются. При достижении заданного веса теплоносителя в тепловой трубе 2 с контактных устройств 10 и 11 автоматических весов 3 подается электрический сигнал, и трубопровод 5 перекрывается быстродействующим запорным органом 6. Вес заправляемого в тепловую трубу теплоносителя определяется по формулеггде А - показания весов (в, г), б - вес заправленного теплоносителя (в г). Перемещение коромысла весов 3 при взвешивании составляет величину около 0,1 мм и определяется величиной зазора в контактах 11. Использование стенда позволяет увеличить эксплуатационную надежность стенда,уменьшить погрешность в 2 раза и увеличить точность при взвешивании теплоносителя, ускорить процесс заправки,10 Стенд для заполнения тепловой трубытеплоносителем, содержащий холодильник, в котором помещена заполняемая тепловая труба, установленный на автоматические весы, и заправочный бак, подсоединенный к трубе обогреваемым трубопроводом с быстродействующим запорным органом, электрически связанным с весами, отличающийся тем, что, с целью повышения эксплуатационной надежности, ускорения процесса заправки и увеличения точности, заправочный бак также установлен на весах по другую сторону от оси их поворота, а трубо провод по всей длине выполнен жестким. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР по заявке2679376, кл. Р 28 0 15/00, 1978.
