Крыша здания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 857384
Авторы: Кипшидзе, Шаишмелашвили
Текст

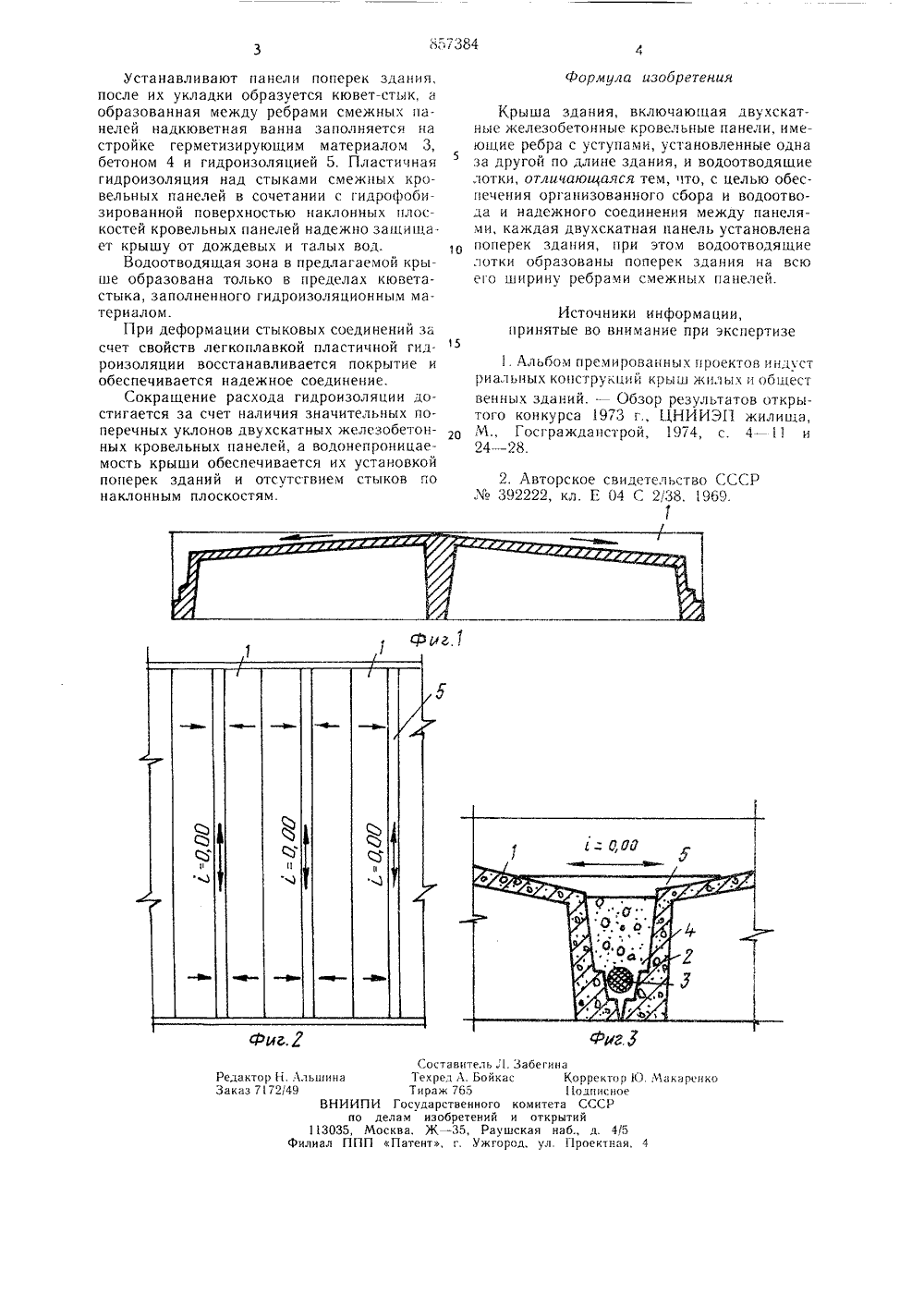

. Шаишмелашвили исский зональный научно-исследовательский и проектныйститут типового и экспериментального проектированияжилых и общественных зданий(54 1 ША ЗДАНИЯ 1тносится к строительству и ля возведения чердачных бщественных зданий.ша здания, включающая неии чердачного перекрытия, кровельные панели и водос промежуточными опораИзобретпредназначекрыш жильИзвестнасущие консжелезобетонотводящиеми 11. иеоикрырукц ны лот и являют нений кр од гидро шое коли е ментов. Недостатками этои крыш надежность стыковых соед ных панелей, большой рас ционных материалов и боль типоразмеров монтажных эл вель- ество техания, нные 1 тупа- лине яются динеков и, й сбор Наиболее близкой к предлагаемой инической сущности является крыша здвключающая двухскатные железобетокровельные панели, имеющие ребра с усми, установленные одна за другой поздания, и водоотводящие лотки 2.Недостатками известной крыши явлбольшая протяженность стыковых соений между панелями, ненадежность стькроме того, не обеспечен организованныи водоотвод. Кипшидзе и Г, В. Шаишмелашвил Цель изобретения - обеспечение организованного сбора и водоотвода и надежного соединения между панелями.Цель достигается тем, что на крыше здания, включающей двухскатные железобетонные кровельные панели, имеющие ребра с уступами,установленные одна за другой по длине здания, и водоотводящие лотки, каждая двухскатная панель установлена поперек здания, при этом водоотводящие лотки образованы поперек здания на всю его ширину ребрами смежных панелей.На фиг. 1 изображена двухскатная железобетонная кровельная панель, поперечный разрез; на фиг. 2 - план крыши; на фиг. 3 - деталь стыка между смежными панелями.Крыша здания включает двухскатные кровельные панели 1 с продольными ребрами 2, герметизирующий материал 3, заделку бетоном 4 зазора между смежными ребрами и пластичную гидроизоляцию 5.Двухскатные кровельные панели изготавливают длиной, равной ширине здания. Поверхность панели обрабатывают гидрофоби зирующими составами, например ГКЖ.857384 Формула изобретения иг Составитель Л.Техред Л. Бойка Тираж 765 ИПИ Государственного по делам изобретенийМосква. Ж - 35, Рауш ППП Патент, г. Ужгор Редактор Н. ЛльшинЗаказ 7172/49ВН 11303Филиал Устанавливают панели поперек здания, после их укладки образуется кювет-стык, а образованная между ребрами смежных панелей надкюветная ванна заполняется на стройке герметизирующим материалом 3, бетоном 4 и гидроизоляцией 5. Пластичная гидроизоляция над стыками смежных кровельных панелей в сочетании с гидрофобизированной поверхностью наклонных плоскостей кровельных панелей надежно защища. ет крышу от дождевых и талых вод.Водоотводящая зона в предлагаемой крыше образована только в пределах кювета- стыка, заполненного гидроизоляционным материалом.При деформации стыковых соединений за счет свойств легкоплавкой пластичной гидроизоляции восстанавливается покрытие и обеспечивается надежное соединение.Сокращение расхода гидроизоляции достигается за счет наличия значительных поперечных уклонов двухскатных железобетонных кровельных панелей, а водонепроницаемость крыши обеспечивается их установкой поперек зданий и отсутствием стыков по наклонным плоскостям. Крыша здания, включающая двухскатные железобетонные кровельные панели, имеющие ребра с уступами, установленные одна 5за другой по длине здания, и водоотводящие лотки, отличающаяся тем, что, с целью обеспечения организованного сбора и водоотвода и надежного соединения между панелями, каждая двухскатная панель установлена поперек здания, при этом водоотводящие лотки образованы поперек здания на всю его ширину ребрами смежных панелей. Источники информации,принятые во внимание при экспертизе51. Альбом премированных проектов индустриальных конструкций крыш жилых и общественных зданий. - Обзор результатов открытого конкурса 1973 г., ЦНИИЗП жилища,М., Госгражданстрой, 1974, с. 4 - -11 и24 - 28. 2. Авторское свидетельство СССРЛв 392222, кл. Г 04 С 2138, 1959. Забегннас Корректор 10. Макаренк1 одпнсноекомитета СССРи открытийская наб., д. 4/5од, ул. Г 1 роектная, 4
СмотретьЗаявка
2482494, 05.05.1977
ТБИЛИССКИЙ ЗОНАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ТИПОВОГО И ЭКСПЕРИМЕНТАЛЬНОГО ПРОЕКТИРОВАНИЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
ШАИШМЕЛАШВИЛИ ВАХТАНГ НИКОЛАЕВИЧ, КИПШИДЗЕ ГРИГОРИЙ ВАСИЛЬЕВИЧ, ШАИШМЕЛАШВИЛИ ГИВИ ВАХТАНГОВИЧ
МПК / Метки
МПК: E04B 7/12
Опубликовано: 23.08.1981
Код ссылки
<a href="https://patents.su/2-857384-krysha-zdaniya.html" target="_blank" rel="follow" title="База патентов СССР">Крыша здания</a>
