Способ предотвращения загрязнения угольной пылью шахтного воздуха

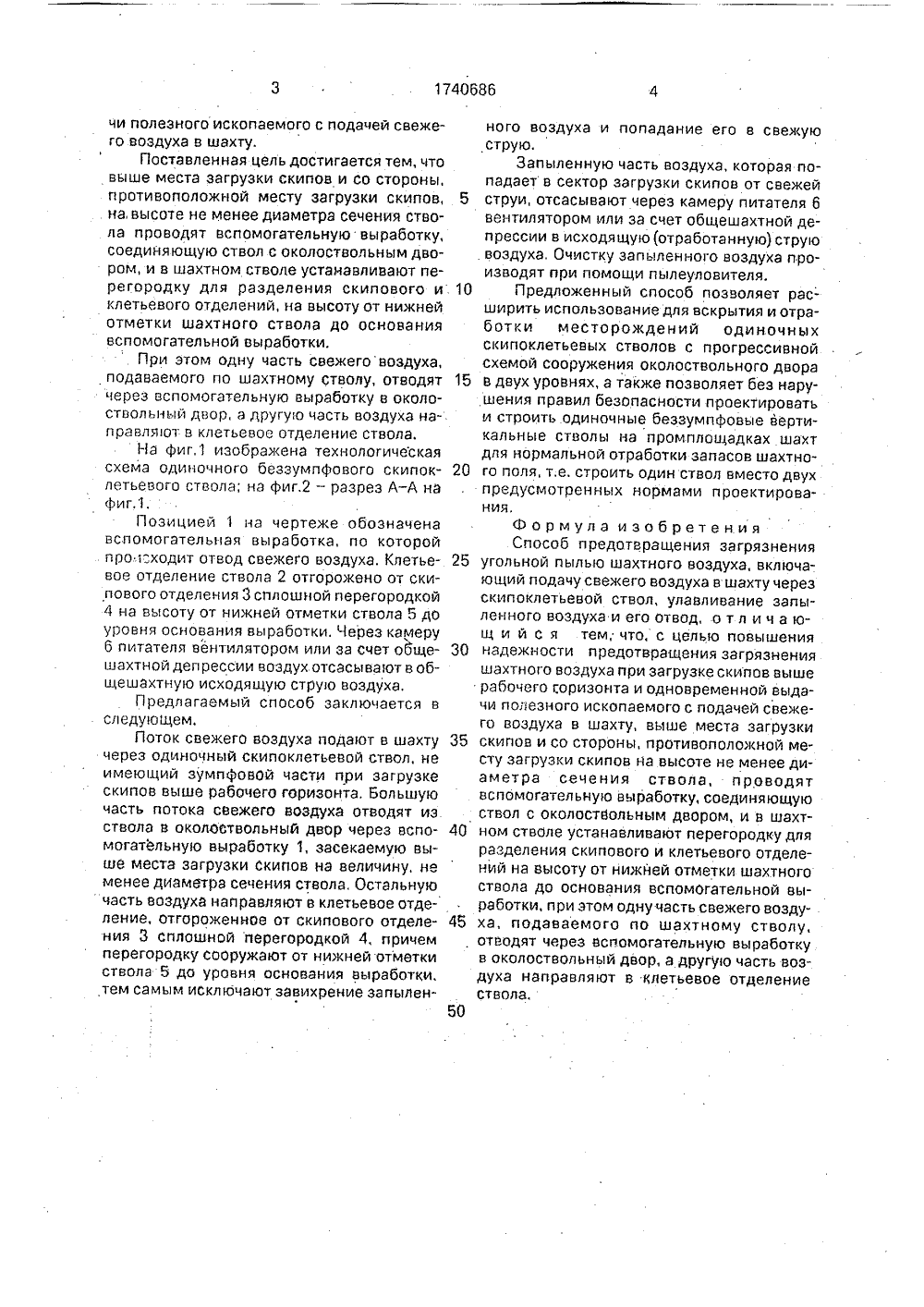

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1 Р 1 0 51) ИСАНИЕ БРЕТЕН деж шахт- выше выдэГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Руководство по борьбе с пылью в угольных шахтах. М.: Недра, 1979, с.73, 84.Правилабезопасности в угольных и сланцевых шахтах.ф 210. М.; Недра. 1986. (54) СПОСОБ ПРЕДОТВРАЩЕНИЯ ЗАГРЯЗНЕНИЯ УГОЛЬНОЙ ПЫЛЬЮ ШАХТНОГО ВОЗДУХА Изобретение относится к уольной промышленности и направлено на повышение надежности обеспыливания подаваемого в шахту свежего воздуха по одиночному скипоклетьевому стволу, а также на расширение области применения скипоклетьевых стволов за счет использования их при беззумпфовых вариантах для подачи по ним свежего воздуха.Известен способ по обеспыливанию воздуха, поступающего в околоствольные дворы скипоклетьевых стволов, заключающийся в вынесении мест пылеобразования соответственно: в зумпфовую часть ствола с отведением запыленного воздуха в исходящую струю или его обеспь 1 ливанием и в копровую часть скипового комплекса, выше дневной поверхности. откуда подается свежий воздух в шаху.Недостатком данного способа является невозможность использования беззумпфовых вертикальных стволов в качестве одиночных скипоклетьевых стволов, т.е, с выполнением функций грузолюдских ство(57) Использование: угольная промышленность, обеспыливание воздуха, подаваемого в шахту по одиночному скипоклетьевому стволу, Выше места загрузки скипов и со стороны противоположной месту загрузки скипов на высоте не менее диаметра сечения ствола проводят дополнительную выработку. Устанавливают в стволе перегородку для разделения скипового и клетьевого отделений, Одну часть свежего воздуха отводят через вспомогательную выработку в околоствольный двор, а другую часть воздуха направляют в клетьевое отделение ствола, 2 ил. лов и подачеи по ним свежего воздуха в шахту.Применение беззумпфовой схемы при одиночном скипоклетьевом стволе исключается из-за несовместимости выполнения необходимых технологических операций по выдаче угля, спуску, подъему людей и материалов, подачи свежего воздуха в шахту, так как происходит загрязнение свежего воздуха угольной пылью выше санитарных норм,Использование беззумпфовых стволов снижает значительные капитальные затраты по сравнению с зумпфовыми, но без подвесного способа предотвращения загрязнений угольной пылью шахтного воздуха, подаваемого по стволу, в котором загрузка скипов производится выше отметки околоствольного двора, использование его в качестве одиночного скипоклетьевого ствола невозможно,Цель изобретения - повышение н ности предотвращения загрязнения ного воздуха при загрузке скипов рабочего горизонта и одновременнойчи полезного ископаемого с подачей свежего воздуха в шахту.Поставленная цель достигается тем, что выше места загрузки скипов и со стороны, противоположной месту загрузки скипов, 5 на, высоте не менее диаметра сечения ствола проводят вспомогательную выработку соединяющую ствол с околоствольным двором, и в шахтном стволе устанавливают перегородку для разделения скипового и 10 клетьевого отделений, на высоту от нижней отметки шахтного ствола до основания вспомогательной вы работки.При этом одну часть свежего воздуха, подаваемого по шахтному стволу, отводят 15 через вспомогательную выработку в околоствольнцй двор, а другу о часть воздуха направляот в клетьевое отделение ствола,На фиг,1 изображена технологическая схема одиночного беззумпфового скипок летьевого ствола; на фиг.2 - разрез А - А на фиг.1.Позицией 1 на чертеже обозначена вспомогательная выработка, по которой про;сходит отвод свежего воздуха, Клетье вое отделение ствола 2 отгорокено от скипового отделения 3 сплошной перегородкой 4 на высоту от нижней отметки ствола 5 до уровня основания выработки. Через камеру 6 питателя вентилятором или за счет обще шахтной депрессии воздух отсасывают в абщешахтную исходящую струю воздуха,Предлагаемый способ заключается в следующем.Лоток свежего воздуха подают в шахту 35 через одиночный скипоклетьевой ствол, не имеющий зумпфовой части при загрузке скипов выше рабочего горизонта. Большую часть потока свежего воздуха отводят из ствола в околоетвальный двор через вспо могательную выработку 1, засекаемую выше места загрузки скипов на величину, не менее диаметра сечения ствола, Остальную часть воздуха направляют в клетьевае отделение, отгороженное от скипового отделе ния 3 сплошной перегородкой 4, причем перегородку сооружают от нижней отметки ствола 5 до уровня основания выработки. тем самым исключают завихрение запылен 50 ного воздуха и попадание его в свежую струю.Запыленную часть воздуха, которая попадает в сектор загрузки скипов от свежей струи, отсасывают через камеру питателя 6 вентилятором или за счет абщешахтной депрессии в исходящую отработанную) струю воздуха, Очистку запь,ленного воздуха производят при помощи пылеуловителя.Предложенный способ позволяет рас- ширить использование для вскрытия и отработки месторождений одиночных скипоклетьевых стволов с прогрессивной схемой сооружения околоствольного двора в двух уровнях, а также позволяет без нарушения правил безопасности проектировать и строить одиночные беззумпфовые вертикальные стволы на промплощадках шахт для нормальной отработки запасов шахтного поля, т.е. строить один ствол вместо двух предусмотренных нормами и роектирования,Формула изобретения Способ предотвращения загрязнения угольной пылью шахтного воздуха, включающий подачу свежего воздуха в шахту через скипоклетьевай ствол, улавливание запыленного воздуха и его отвод, о т л и ч а ющ и й с я тем; что, с целью повышения надежности предотвращения загрязнения шахтного воздуха при загрузке скипов выше рабочего горизонта и одновременной выдачи полезного ископаемого с подачей свежего воздуха в шахту, вь 1 ше места загрузки скипов и со стороны, противоположной месту загрузки скипав на высоте не менее диаметра сечения ствола, проводят вспомогательную выработку, соединяющую ствол с околаствольным двором, и в шахтном стволе устанавливают перегородку для разделения скипового и клетьевого отделений на высоту от нижней отметки шахтного ствола да основания вспомогательной выработки, при этом однучасть свежего воздуха, подаваемого по шахтному стволу, отводят через вспомогательную выработку в акалоствольный двор, а другую часть воздуха направляют в клетьевое отделение ствола,1740686 Ф ОЬКесиаь 7 жую СВежая струя Составитель Л. Серовактор М. Келемеш Техред М,Моргентал О. Кравцо Корр ий комби Производственно-издател эказ 2064 ВНИИП Ти Государственног 113035ж Подписноеомитета по изобретениям и открытиям при ГКНТ СССР осква, Ж, Раушская наб., 4/5 Патент", г. Ужгород, ул.Гагарина
