Устройство для преобразования энергиис использованием осмотического давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 842217
Автор: Лазарев
Текст

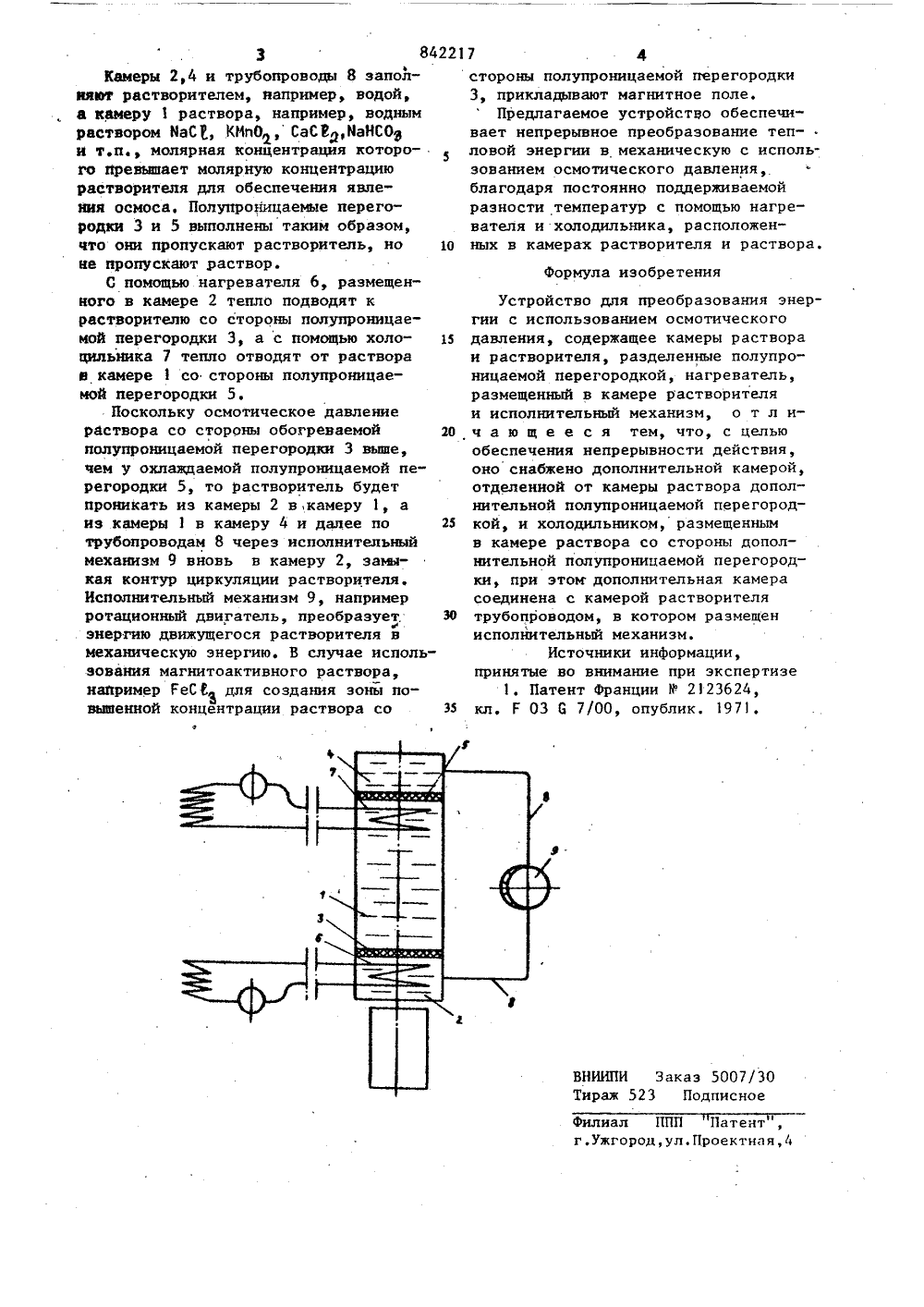

2) Автор изобретения Лазарев 1) заявитель 4) УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ С ИСПОЛЬЗОВАНИЕМ ОСИОТИЧЕСКОГО РГИИ ДАВЛЕНИЯраз Изобретение относится к преобразователям тепловой энергии в механическую.Известно устройство для преобразования энергии с использованиемосмотического давления содержащеекамеры раствора и растворителя, разделенные полупроницаемой перегородкой, нагреватель, размещенный в камере растворителя, и исполнительныймеханизм 111.Недостатком данного устройстваявляется необходимость смены раствора после единичного акта повышениядавления, что не позволяет использовать его как преобразователь энергиинепрерывного действия,Цель изобретения - обеспечениенепрерывности действия устройства.Укаэанная цель достигается тем,что устройство снабжено дополнительной камерой, отделенной от камерыраствора дополнительной полупроницаемой перегородкой и холодильником,размещенным в камере раствора ср сто 4. роны дополнительной полупроницаемой перегородки, при этом дополнительная камера соединена с камерой раст" ворителя трубопроводом, в котором размещен исполнительный механизм.На чертеже изображена схема устройства,Устройство состоит из камерыраствора, камеры 2 растворителя, разделенных полупроницаемой перегородкой 3, дополнительной камеры 4, ка торая отделена от камерыраствор дополнительной пэлупроницаемой перегородкой 5. В камере 2 растворителя размещен нагреватель 6, а в камере: 1 раствора со стороны дополнительной полупроницаемой перегородки 5 размещен холодильник 7. Камеры 1 и 4 соединены трубопроводами 8 с исполнительным механизмом 9.Устройство работает следукщим об3 84Камеры 2,4 и трубопроводы 8 заполкяют растворителем, например, водой, а камеру 1 раствора, например, водным раствором йаС, КИпО, СаСЙ,йаНСО и т.п., моляриая концентрация которого йревышает молярную концентрацию растворителя для обеспечения явления осмоса. Полупроницаемые перегородкй 3 и 5 выполнены таким образом, что они пропускают растворитель, но не пропускают раствор.С помощью нагревателя б, размещенного в камере 2 тепло подводят к растворителю со стороны полупроницаемой перегородки 3, а с помощью холоцильника 7 тепло отводят от раствора е каиере 1 со стороны полупроницаемой перегородки 5.Поскольку осмотическое давление раствора со стороны обогреваемой полупроницаемой перегородки 3 выше, чем у охлаждаемой полупроницаемой перегородки 5, то растворитель будет проникать из камеры 2 в,камеру 1, а из камеры 1 в камеру 4 и дапее но трубопроводам 8 через исполнительный механизм 9 вновь в камеру 2, замыкая контур циркуляции растворителя, Исполнительный механизм 9, например ротационный двигатель, преобразует, энергию движущегося растворителя в механическую энергию. В случае использования магнитоактивного раствора, найример ГеСВ для создания зонй повышенной концентрации раствора соФ 2217 4стороны полупроницаемой перегородки3, прикладывают магнитное поле,Предлагаемое устройство обеспечивает непрерывное преобразование тепловой энергии в механическую с использованием осмотического давления,благодаря постоянно поддерживаемойразности температур с помощью нагревателя и холодильника, расположен ных в камерах растворителя и раствора.Формула изобретенияУстройство для преобразования энергии с использованием осмотического15 давления, содержащее камеры раствораи растворителя, разделенные полупро"ницаемой перегородкой, нагреватель,размещенный в камере растворителяи исполнительный механизм, о т л и 20 ч а ю щ е е с я тем, что, с цельюобеспечения непрерывности действия,оно снабжено дополнительной камерой,отделенной от камеры раствора дополнительной полупроницаемой перегород 25 кой, и холодильником, размещеннымв камере раствора со стороны дополнительной полупроницаемой перегородки, при этом дополнительная камерасоединена с камерой растворителяЗО трубопроводом, в котором размещенисполнительный механизм.Источники информации,принятые во внимание при экспертизе1. Патент Франции В 2123624,35 кл. Г 03 С 7/00, опублик. 1971.
