Вращающийся дисковый регенератор

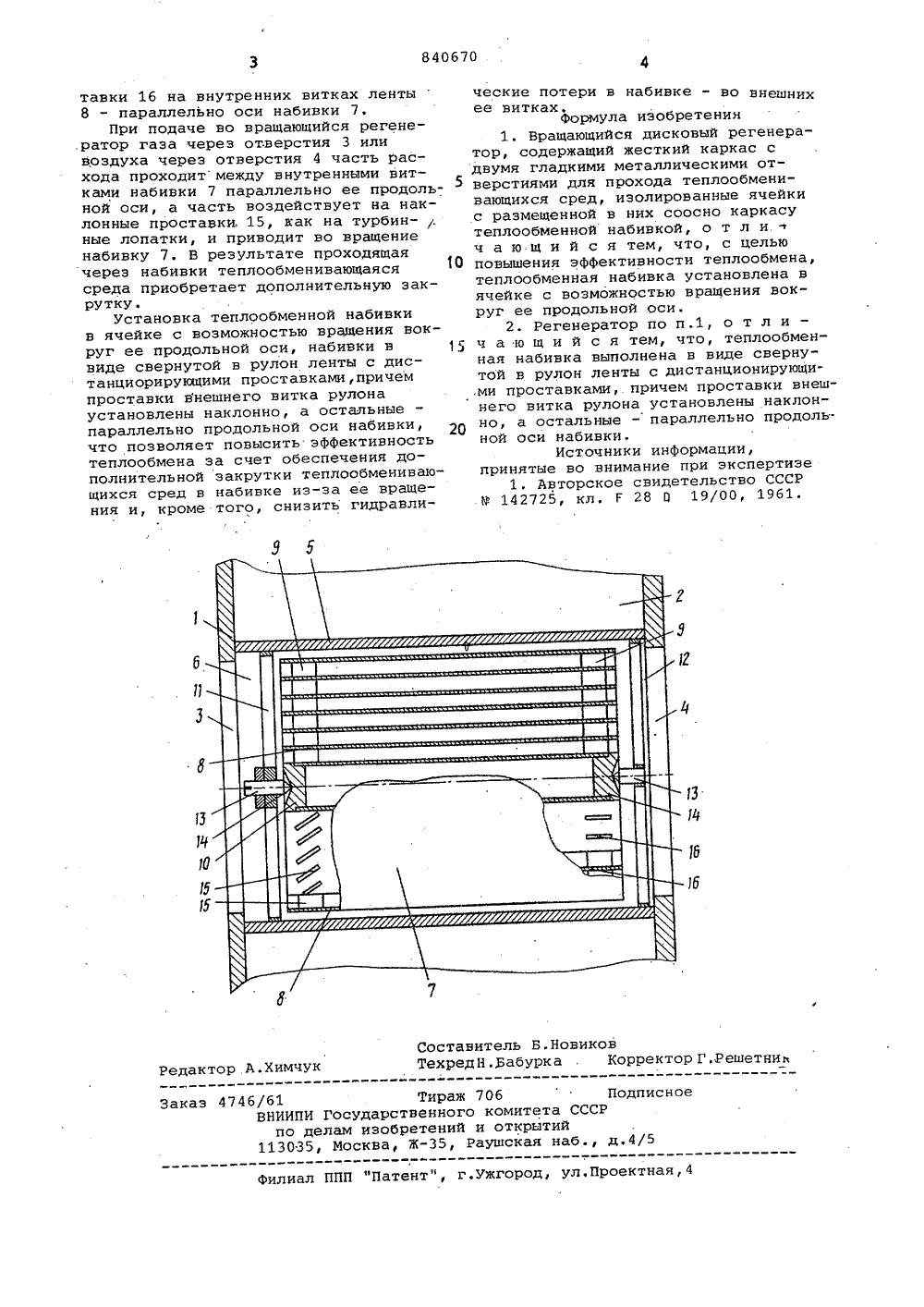

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(23) Приоритет Г 28 0 19/00 Г 2315/02 Государственный комитет СССР по делам изобретений и открытий, 93 (088. 8) Дата опубликования описания 230681 Н.Г,Лебедь, В,А.Бобошко и Ю,А.Шмедро(72) Авторы изобретения Николаевский ордена Трудо о Красного Знаменикораблестроительный институт им, ала С.О.Макарова(54) ВРАЩАЮЩИЙСЯ ДИСКОВЫЙ РЕГЕНЕРАТОР Изобретение относится к,теплоэнергетике, в частности к вращающимсядисковым регенараторам газотурбинных установок и паровых котлов,Известен вращающийся дисковыйрегенератор, содержащий жесткий каркас с двумя гладкими металлическимищеками, в которых выполнены отверстиядля прохода теплообменивающихся сред,изолированные ячейки с размещеннойв них соосно каркасу теплообменнойнабивкой 11:Недостатком известного вращающегося регенератора является невысокая эффективность теплообмена из-за 15высокого гидравлического сопротивления набивки. Цель изобретения - повышение эффективности теплообмена.Указанная цель достигается тем, что теплообменная набивка установлена в ячейке с возможностью вращения вокруг ее продольной оси, Теплообменная набИвка выполнена в виде свернутой в рулон ленты с дистанцирующими проставками, причем проставки внешнего витка рулона установлены наклонно, а остальные: - параллельно продольной оси набивки. 30 На чертеже представлена одна из ячеек вращающегося дискового регенератора.Вращающийся дисковый регенератор содержит жесткий каркас (на чертеже не показан) с двумя гладкими металлическими щеками 1 и 2, в которых выполнены отверстия 3 и 4 для прохода теплообменивающихся сред - газа и воздуха, соответственно. В каркасе выполнены с помощью цилиндров 5 ячейки б с размещенными в каждой из них соосно каркасу теплообменными набивками 7. Набивка 7 выполнена в виде свернутой в рулон ленты 8 с дистанциорирующими проставками 9. Начальный виток рулона закреплен на цилиндре 10. В ячейках б установлены стойки 11 и 12, в центрах которых размещены винты 13, примыкающие кцент,рам 14 цилиндра 10. Таким образом, набивка 7, выполненная из ленты 8, свернутой в рулон и закрепленной на цилиндре 10, установлена с возможнос" тью вращения вокруг ее продольной оси, т.е. оси цилиндра 10. Дистанционирующие проставки 15 на внешнем вйтке рулона из ленты 8 установлены наклонно к продольной оси набивки оси цилиндра 10, а остальные - прос"840670 Составитель Б.НовиковТехредН.,Вабурка . Корректор Г,Решетни мчук дакто 6/61 Тираж 7 ВНИИПИ Государственного к по делам изобретений и 113035, Москва, 3-35, РаПодписи та ССтийнаб. смите откры ушская д,4/5 илиал ППП "Патент", г.ужгород, ул,Проектная,тавки 16 на внутренних витках ленты 8 - параллельно оси набивки 7.При подаче во вращающийся регене.ратор газа через отверстия 3 или воздуха через отверстия 4 часть расхода проходитмежду внутренными витками набивки 7 параллельно ее продольной оси, а часть воздействует на наклонные проставки. 15, как на турбинные лопатки, и приводит во вращение набивку 7. В результате проходящая через набивки теплообменивающаяся среда приобретает дополнительную закруткуУстановка теплообменной набивки в ячейке с возможностью вращения вокруг ее продольной оси, набивки в виде свернутой в рулон ленты с дистанциорирующими проставками,причем проставки внешнего витка рулона установлены наклонно, а остальные параллельно продольной оси набивки, что позволяет повысить эффективность теплообмена за счет обеспечения дополнительной закрутки теплообменивающихся сред в набивке из-за ее вращения и, кроме того, снизить гидравлические потери в набивке - во вн шнихее витках.во внешнихФормула изобретения1, Вращающийся дисковый регенератор, содержащий жесткий каркас сдвумя гладкими металлическими отверстиями для прохода теплообменивающихся сред, изолированные ячейкис размещенной в них соосно каркасутеплообменной набивкой, о т л и.ч а ю щ и й с я тем, что, с цельюповышения эффективности теплообмена,теплообменная набивка установлена вячейке с возможностью вращения вокруг ее продольной оси,2. Регенератор по п.1, о т л ич а ю щ и й с я тем, что, теплообменная набивка выполнена в виде свернутой в рулон ленты с дистанционирующими проставками, причем проставки внешнего витка рулона установлены наклонно, а остальные - параллельно продольной оси набивки.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРР 142725, кл. Р 28 О 19/00, 1961.
