Способ регулирования процесса го-рения b топке судового котла
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

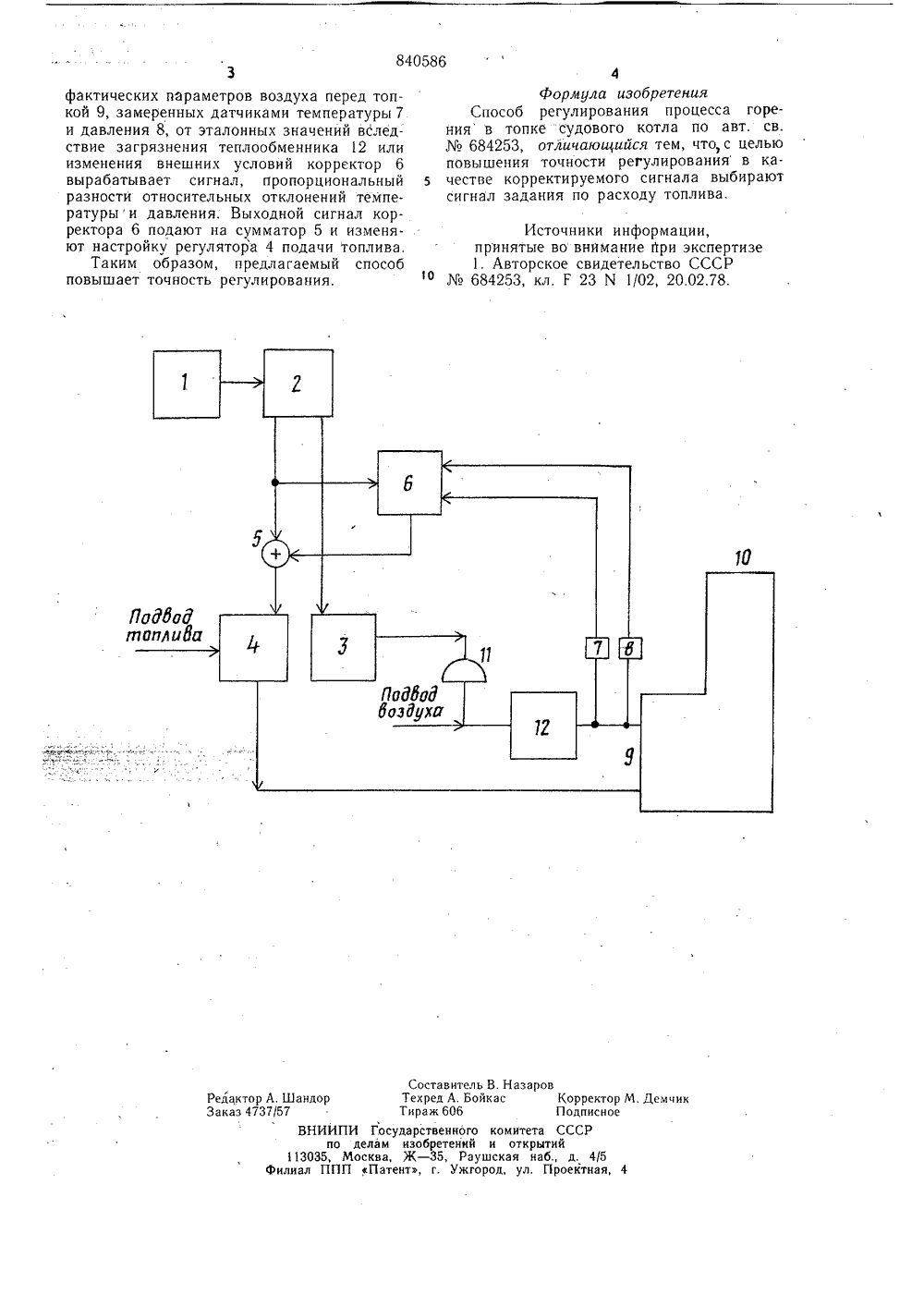

ОП ИСАНИЕИЗЬВРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пн 840586 Союз СоветскихСоциалистическихреспубликло делам иэобретеиий и открытий(54) СПОСОБ РЕГУЛИРОВАНИЯ ПРОЦЕССА ГОРЕНИЯ В ТОПКЕ СУДОВОГО КОТЛАИзобретение относится к способам регулирования процесса горения путем поддержания постоянства соотношения топливо - воздух в топках, преимущественно судовых паровых котлов, работающих с малыми избытками воздуха.По основному авт. св.684253, известен способ регулирования процесса горения в топке судового котла путем изменения расходов топлива и воздуха по сигналам задания, в котором измеряют температуру и давление воздуха перед топкой, определяют их относительные отклонения от эталонных значений и разность этих величин и корректируют один из сигналов задания на величину, пропорциональную этой разности, и в качестве корректируемого сигнала выбирают сигнал задания по,расходу воздуха 1.Недостатком известного способа является недостаточная точность поддержания заданного значения расхода воздуха, вызванная низкой точностью измерения его расхода,Цель изобретения - повышение точности регулирования 2Поставленная цель достигается тем, чтов качестве корректируемого сигнала, выбирают сигнал задания по расходу топлива,На чертеже приведена схема системыавтоматического регулирования для осуществления предлагаемого способа.Регулятор 1 давления пара связан спрограммным устройством 2, выходные сигналы задания которого поступают к регулятору 3 подачи воздуха и к регулятору 4подачи топлива через сумматор 5. На сум 1 о матор 5 также поступает сигнал от корректора 6, на вход которого поступают сигналыот программного устройства 2 и датчиковтемпературы 7 и давления 8 воздуха на входе в топку 9 котла 10. Сигнал от регулятора 3 подачи воздуха поступает к регулирую 1 ф щему органу 11. Воздух через нагреватель 12подается в топку 9 котла 10,Работа системы осуществляется следующим обпазом.При изменении нагрузки котла 10, вызывающем изменение давления пара в нем,регулятор 1 давления воздействует на программное устройство 2, изменяя его выходные сигналы задания, При этом изменяютсяподачи топлива и воздуха. При отклонении840586 оставитель В. Нахред А. Бойкасраж 606 аровКорректорПодписноета СССРрытийнаб., д. 4/5Проектная,Редактор А. ШандЗаказ 4737/57ВН емчи ИИПИ Государственногопо делам изобретений5, Москва, Ж - 35, РауППП Патенть, г. Ужго оми от кая д, 130 иал фактических параметров воздуха перед топкой 9, замеренных датчиками температуры 7 и давления 8, от эталонных значений вследствие загрязнения теплообменника 12 или изменения внешних условий корректор 6 вырабатывает сигнал, пропорциональный разности относительных отклонений температуры и давления. Выходной сигнал корректора 6 подают на сумматор 5 и изменяют настройку регулятора 4 подачи топлива.Таким образом, предлагаемый способ повышает точность регулирования,4Формула изобретенияСпособ регулирования процесса горения в топке судового котла по авт, св.684253, отличающийся тем, что, с целью повышения точности регулированйя в ка честве корректируемого сигнала выбираютсигнал задания по расходу топлива. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР684253, кл, Г 23 1 М 1/02, 20,02,78,
СмотретьЗаявка
2622435, 02.06.1978
ПРЕДПРИЯТИЕ ПЯ Г-4488
КУРБАТОВА ЛЮДМИЛА АРСЕНЬЕВНА, АКСЕЛЬРОД СОЛОМОН БОРИСОВИЧ, СМОЛЬНИК АЛЕКСЕЙ ЮРЬЕВИЧ
МПК / Метки
МПК: F23N 1/02
Метки: го-рения, котла, процесса, судового, топке
Опубликовано: 23.06.1981
