Трубодержатель

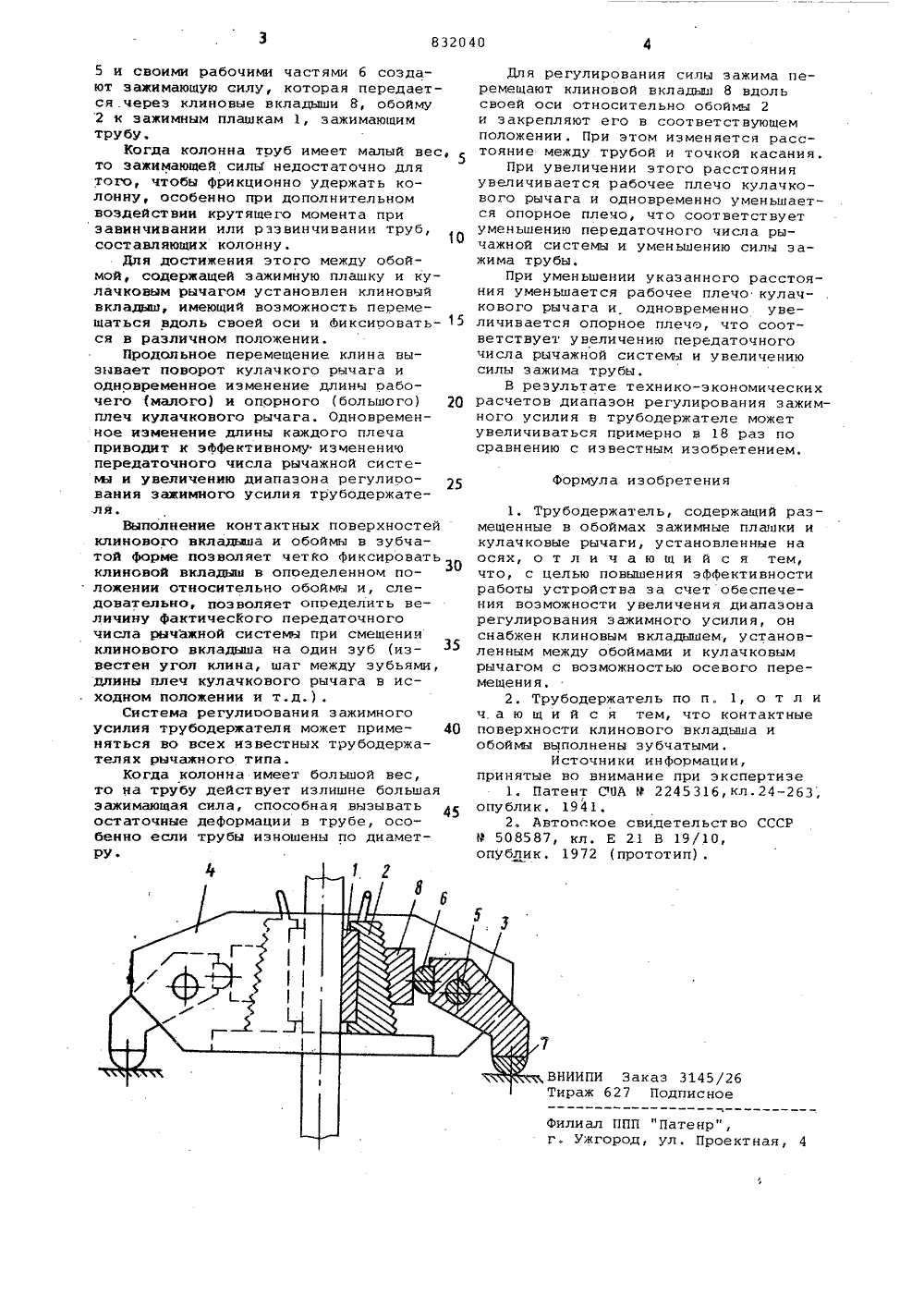

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ,ЕТЕЛЬСТВУ Союз Советскик Социалистических Республик(22) Заявлено 2 31078 (21) 26 7 717 3/2 2-0 3с присоединением заявки йо(51)М, Клл Е 21 В 19/10 Государственный комитет СССР по делам изобретсний и открытий(72) Автор изобретения Е.В.Югов Заявитель 54) ТРУБО,ЦЕРЖАТЕЛЬ остьюо, конкл адьы На чертеже преджатель, общий вид.Трубодержательных плашек 1, устамах 2, кулачковыхстенок 4 и осей 5.ги 3 состоят иэ раопорной части 7, Мрабочей частью 6 к3 установлен клино о авле из зажимх в обой 3, боковыхвые рычасти б иймой 2 иго рычага остоитовленныычаговКулачкоочей чажду обо лачково ый вкла Трубодержатещим образом.При помощи втаких как ножналическое управлчертеже не показраскрывается. Кводится труба вжима. ь работает следуюгательных средств,аль или гидравустройство (на трубодержатель держателю пододимом месте эао ющее аны), трубо необх Изобретение относится к бурениюскважин, в частности к устройствамдля удержания труб,Известен трубодержательклиновоготипа, содержащий несколько установленных концентрично друг относительно друга клиньев (1.Однако передаточное число механической системы при зажиме представляет собой постоянную величину иопределяется углом внутреннего клина.Известен также трубодержатель, сод".ржащий размещенные в обоймах эажимные плашки и кулачковые рычаги,установленные на осях (2. 15Однако изменение передаточного числа в данном устройстве происходит эасчет измерения длины большого плечакулачкового рычага, что ведет к увеличению габаритов и созданию опасных 20условий работы в зоне устья скважины.Цель изобретения - повышение эффективности работы устройства засчет обеспечения возможности увеличения диапазона регулирования зажимного усилия.Поставленчто трубодервкладышем, умами и кулач30 ная цель достигается тем,жатель снабжен клиновымстановленным между обойковым рычагом с возможевого перемещения. Кроме токтные поверхности клиновогои обойм выполнены зубчатыПри зажиме вес колонны труб распределяется на две силы реакции, возникающие в опорах трубодержателя. Под действием сил реакции, приложенных к опорным частям 7, кулачковые рычаги 3 поворачиваются вокруг осей832040 Формул а и э о брет ени я ИИПИ Заказ 3145/2 раж 627 Подписное 5 и своими рабочими частями 6 создают зажимающую силу, которая передается.через клиновые вкладыши 8, обойму2 к зажимным плашкам 1, зажимающимтрубу,Когда колонна труб имеет малый вес, 5то зажимающей силь недостаточно длятого, чтобы фрикционно удержать колонну, особенно при дополнительномвоздействии крутящего момента призавинчивании или рээвинчивании труб,составляющих колонну.Для достижения этого между обоймой, содержащей зажимную плашку и кулачковым рычагом установлен клиновыйвкладЫш, имеющий возможность перемещаться вдоль своей оси и фиксироваться в различном положении.Продольное перемещение клина вызывает поворот кулачкого рычага иодновременное изменение длины оабочего (малого) и опорного (большого) 20плеч кулачкового рычага. Одновременное изменение длины каждого плечаприводит к эффективному изменениюпередаточного числа рычажной системы и увеличению диапазона регулиоования зажимного усилия трубодержателя.Выполнение контактных поверхностейклинового вкладыша и обоймы в зубчатой форме позволяет четко фиксировать 3клиновой вкладыш в опоеделенном положении относительно обоймы и, следовательно позволяет определить величину фактического передаточногочисла рычажной системы при смещенииклинового вкладыша на один эуб (известен угол клина, шаг между зубьями,длины плеч кулачкового рычага в исходном положении и т.д.) .Система регулиоования зажимногоусилия трубодержателя может применяться во всех известных трубодержателях рычажного типа.Когда колонна имеет большой вес,то на трубу действует излишне большаязажимающая сила, способная вызыватьостаточные деформации в трубе, особенно если трубы изношены по диаметРУДля регулирования сипы зажима перемещают клиновой вкладыш 8 вдольсвоей оси относительно обоймы 2и закрепляют его в соответствующемположении, При этом изменяется расстояние между трубой и точкой касания.При увеличении этого расстоянияувеличивается рабочее плечо кулачкового рычага и одновременно уменьшается опорное плечо, что соответствуетуменьшению передаточного числа рычажной системы и уменьшению силы зажима трубы.При уменьшении укаэанного расстояния уменьшается рабочее плечо кулачкового рычага и одновременно увеличивается опорное плечо, что соответствует увеличению передаточногочисла рычажной системы и увеличениюсилы зажима трубы,В результате технико-экономическихрасчетов диапазон регулирования зажимного усилия в трубодержателе можетувеличиваться примерно в 18 раз посравнению с известным изобретением,1. Трубодержатель, содержащий размещенные в обоймах эажимные плашки икулачковые рычаги, установленные наосях, о т л и ч а ю щ и й с я тем,что, с целью повышения эффективностиработы устройства эа счет обеспечения возможности увеличения диапазонарегулирования зажимного усилия, онснабжен клиновым вкладышем, установленным между обоймами и кулачковымрычагом с возможностью осевого перемещения.2. Трубодержатель по и, 1, о т л ич. а ю щ и й с я тем, что контактныеповерхности клинового вкладыша иобоймы выполнены зубчатыми.Источники информации,принятые во внимание при экспертизе1. Патент СПА Р 2245316,кл.24-263;опублик. 1941.2. Авторское свидетельство СССРР 508587, кл, Е 21 В 19/10,опублик. 1972 (прототип) . Филиал ППП "Патенр",г. Ужгород, ул, Проектная
