Грохот
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

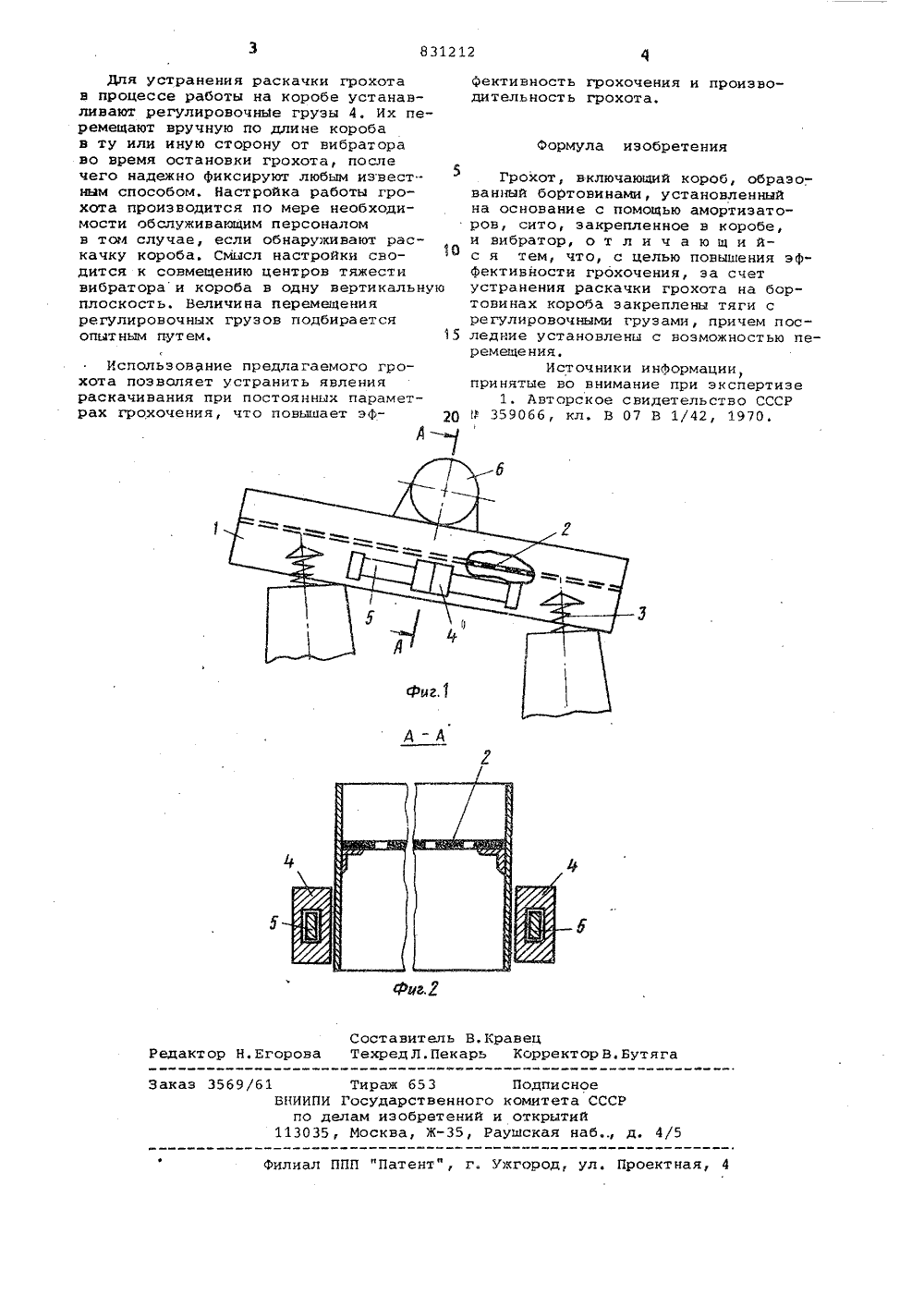

Союз Советских социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 060479 (21) 2765462/29-03с присоединением заявки Нов(23) Приоритет3Опубликовано 2305,81; Бюллетень М 19Дата опубликования описания 230581 и 831212 В 07 В 1/42 Государственный комитет СССР по делам изобретений и открытий(54) ГРОХОТ Изобретение относится к разделению полезных ископаемых на классыи может быть использовано в горнодобывающей, перерабатывающей, и другихотраслях народного хозяйства.Известен вибрационный грохот,включающий короб с ситами, установленный на упругих свяэах, вал вибратора с дебалансами Г 1310Однако в результате разной нагрузки концов грохота материалом относительно вибратора., особенно при использовании его в качестве затворапитателя, а также различия характеристик упругих связей и неточностей 15при установке самого грохота. и вибратора на короб, во время работыпроисходит раскачка грохота, чтозначительно снижает его производительность и эФФективность грохочения, 20так как амплитуда и угол колебанияпри этом не одинаковы по длине короба.Цель изобретения - повышение эфФективности грохочения,Поставленная цель достигаетсятем, что за счет устранения раскач"ки грохота на бортовинах коробазакреплены тяги с регулировочнымигрузами, которые могут перемещать ся по длине короба, меняя тем самым положение центра гянести грохота для устранения его раскачкиНа фиг. 1 изобракен грохот, общий вид; на Фиг. 2 - разрез Л-Л на Фиг. 1.Грохот включает короб 1 с ситами 2, упругие связи 3, регулировочные грузы 4, которые могут перемещаться по тягам 5, жестко закрепленным на коробе, и вибратор 6.Устройство работает следуяд:м образом. При вращении вибратера 6 короб 1 ситами 2 совершает прямолинейные или близкие к ним колебания только в том случае, когда центры тякести вибратора и короба вместе: ситами и находищимися на них грохотящими - ся материалами расположены в одной вертикальной плоскости.При вращении дебаланса вибратора короб с ситами, установленный на упругих связах, совершает колебания. Смещение центра тяжести короба с ситами относительно вибратора в ту или иную сторону приводит к раскачиванию грохота и ухудШению рассева материала по фракциям.831212 Формула изобретения Составитель В, КравецРедактор Н. Егорова Техред Л. Пекарь Корректор В, Бутяг/61 Тираж 653 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, Ракаэ 35 Подписноекомитета СССРоткрытийушская наб 4/ Филиал ППП "Патент", г. ужгород Проектная,Для устранения раскачки грохота в процессе работы на коробе устанавливают регулировочные грузы 4, Их перемещают вручную по длине короба в ту или иную сторону от вибратора во время остановки грохота, после чего надежно фиксируют любым известным способом. Настройка работы грохота производится по мере необходимости обслуживающим персоналом в том случае, если обнаруживают раскачку короба. Смысл настройки сводится к совмещению центров тяжести вибратораи короба в одну вертикальную плоскость. Величина перемещения регулировочных грузов подбирается опытным путем. 15 Использование предлагаемого грохота позволяет устранить явления раскачивания при постоянных параметрах грохочения, что повышает эф фективность грохочения и производительность грохота,Грохот, включающий короб, образованный бортовинамн, установленныйна основание с помощью амортизаторов, сито, закрепленное в коробе,и вибратор, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности грохочения, эа счетустранения раскачки грохота на бортовинах короба закреплены тяги срегулировочными грузами, причем последние установлены с возможностью перемещения,Источники инФормациипринятые во внимание при эксйертиэе1. Авторское свидетельство СССРР 359066, кл, В 07 В 1/42, 1970.
СмотретьЗаявка
2765462, 06.04.1979
ПРЕДПРИЯТИЕ ПЯ В-2126
КУДОЯРОВ МАРАТ САФУАНОВИЧ, ЗАХАРОВ СЕРГЕЙ ЮРЬЕВИЧ
МПК / Метки
МПК: B07B 1/42
Метки: грохот
Опубликовано: 23.05.1981
