Система управления электромагнитнымкомпрессором

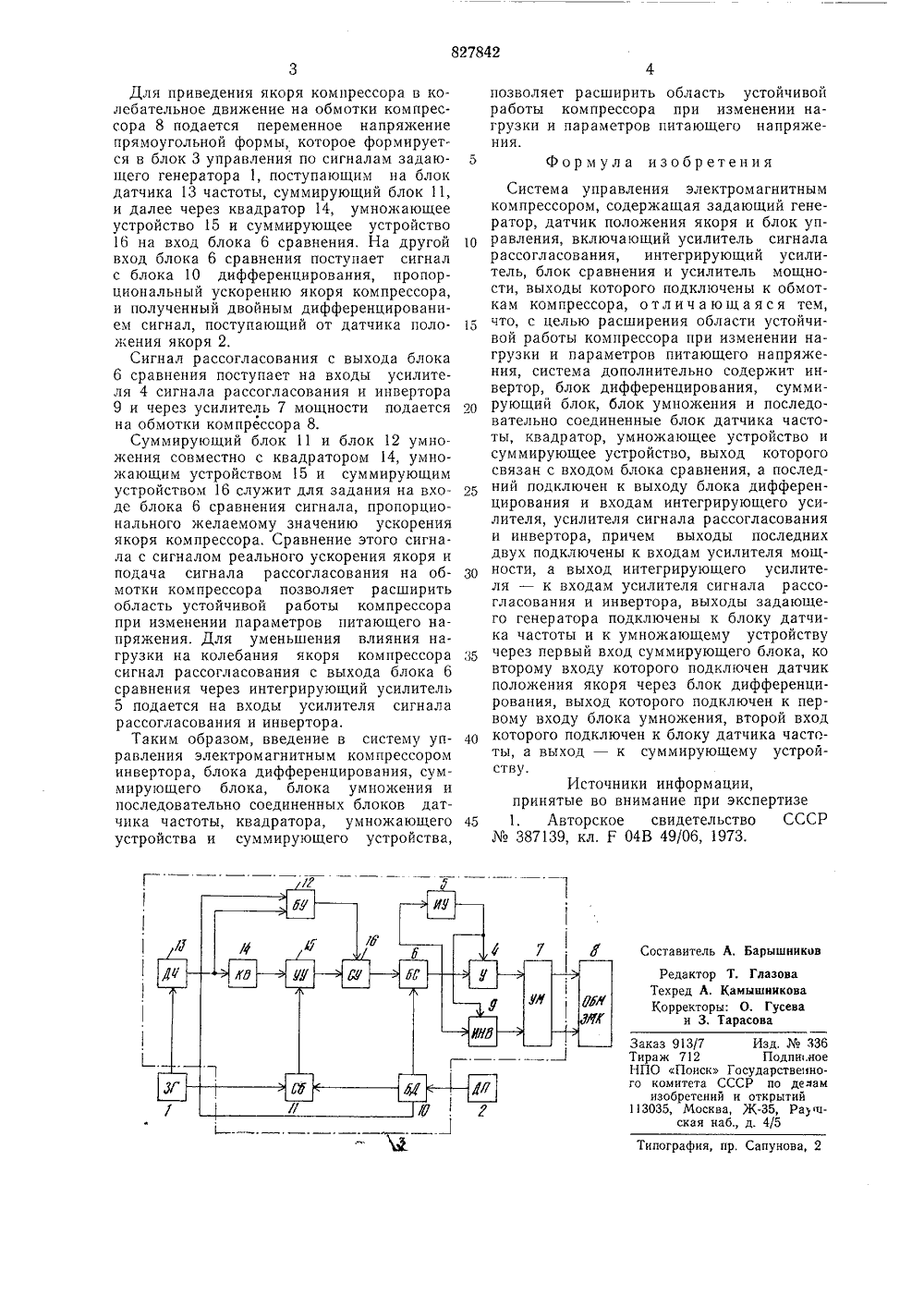

н 11827842 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетских Социалистических(45) Дата бпублик СССРелам изаоретени и открытий 07,05.81. Бюллетень Ле ания описания 07.05.8(71) Заявител ПРАВЛЕНИЯ ЭЛЕКТРОМАГНИТНЫМКОМПРЕССОРОМ 4) С ИСТ од интегриусилителя ертора, выключены к ожающему суммируюкоторого коря через д которого ка умножеючен к блок суммирусхема системм компресс нитным генераблок 3 4 сигщии усиитель 7 ам ком- фференблок 12 ы, квад и сумбра Изобретение относится к области управления электромагнитными компрессорами.Известна система управления электромагнитным компрессором, содержащая задающий генератор, датчик положения якоря и блок управления, включающий усилитель сигнала рассогласования, интегрируюгций усилитель, блок сравнения и усилитель мощности, выходы которого подключены к обмоткам компрессора 11.Система обеспечивает недостаточно широкую область устойчивой работы компрессора при изменении нагрузки и параметров питающего напряжения.Цель изобретения - расширение области устойчивой работы компрессора при изменении нагрузки и параметров питающего напряжения.Это достигается тем, что система дополнительно содержит инвертор, блок дифференцирования, суммирующий блок, блок умножения и последовательно соединенные блок датчика частоты, квадратор, умножающее устройство и суммирующее устройство, выход которого связан с входом блока сравнения, а последний подключен к выходу блока дифференцировачпя и входам интегрирующего усилителя, усилителя сигнала рассогласования и инвертора, причем выходы последних двух подключены к входам усилителя мощности, а вых рующего усилителя - к входам сигнала рассогласования и инв ходы зада.сщего генератора под 5 блоку датчика частоты и к умн устройству через первый вход щего блока, ко второму входу подключен датчик положения я блок дифференцирования, выхо о подключен к первому входу бло ния, второй вход которого подкл ку датчика частоты, а выход -ющему устройству. На чертеже представлена 5 управления электромагнитныСистема управления электрома компрессором содержит задающий тор 1, датчик положения якоря 2 и 20 управления, включающий усилител нала рассогласования, интегрирую литель 5, блок 6 сравнения, усил мощности, подключенный к обмотк прессора 8, инвертор 9, блок 10 ди 25 цнрования, суммирующий блок 11,умножения, блок 13 датчика частот ратор 14, умножающее устройство 1 мирующее устройство 16. Устройство работает следующимпография, пр. Сапунова, 2 Для приведения якоря компрессора в колебательное движение на обмотки компрессора 8 подается переменное напряжениепрямоугольной формы, которое формируется в блок 3 управления по сигналам задающего генератора 1, поступающим на блокдатчика 13 частоты, суммирующий блок 11,и далее через квадратор 14, умножающееустройство 15 и суммирующее устройство16 на вход блока 6 сравнения. На другой 10вход блока 6 сравнения поступает сигналс блока 10 дифференцирования, пропорциональный ускорению якоря компрессора,и полученный двойным дифференцированием сигнал, поступающий от датчика положения якоря 2,Сигнал рассогласования с выхода блока6 сравнения поступает на входы усилителя 4 сигнала рассогласования и инвертора9 и через усилитель 7 мощности подается 20на обмотки компрессора 8.Суммирующий блок 11 и блок 12 умножения совместно с квадратором 14, умножающим устройством 15 и суммирующимустройством 16 служит для задания на входе блока 6 сравнения сигнала, пропорционального желаемому значению ускоренияякоря компрессора. Сравнение этого сигнала с сигналом реального ускорения якоря иподача сигнала рассогласования на обмотки компрессора позволяет расширитьобласть устойчивой работы компрессорапри изменении параметров питающего напряжения. Для уменьшения влияния нагрузки на колебания якоря компрессора 35сигнал рассогласования с выхода блока 6сравнения через интегрирующий усилитель5 подается на входы усилителя сигналарассогласования и инвертора.Таким образом, введение в систему управления электромагнитным компрессороминвертора, блока дифференцирования, суммирующего блока, блока умножения ипоследовательно соединенных блоков датчика частоты, квадратора, умножающего 45устройства и суммирующего устройства,позволяет расширить область устойчивой работы компрессора при изменении нагрузки и параметров питающего напряжения. Формула изобретения Система управления электромагнитным компрессором, содержащая задающий генератор, датчик положения якоря и блок управления, включающий усилитель сигнала рассогласования, интегрирующий усилитель, блок сравнения и усилитель мощности, выходы которого подключены к обмоткам компрессора, отличающаяся тем, что, с целью расширения области устойчивой работы компрессора при изменении нагрузки и параметров питающего напряжения, система дополнительно содержит инвертор, блок дифференцирования, суммирующий блок, блок умножения и последовательно соединенные блок датчика частоты, квадратор, умножающее устройство и суммирующее устройство, выход которого связан с входом блока сравнения, а последний подключен к выходу блока дифференцирования и входам интегрирующего усилителя, усилителя сигнала рассогласования и инвертора, причем выходы последних двух подключены к входам усилителя мощности, а выход интегрирующего усилителя - к входам усилителя сигнала рассогласования и инвертора, выходы задающего генератора подключены к блоку датчика частоты и к умножающему устройству через первый вход суммирующего блока, ко второму входу которого подключен датчик положения якоря через блок дифференцирования, выход которого подключен к первому входу блока умножения, второй вход которого подключен к блоку датчика частоты, а выход - к суммирующему устройству,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР387139, кл. 1," 04 В 49/06, 1973,Заказ 913/7 Изд.336 Тираж 712 Подписное НПО Поиск Государственного комитета СССР по деламизобретений и открытий 113035, Москва, Ж, Ра шская наб., д. 4/5
