Электромагнитный осадитель железо-содержащих частиц
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

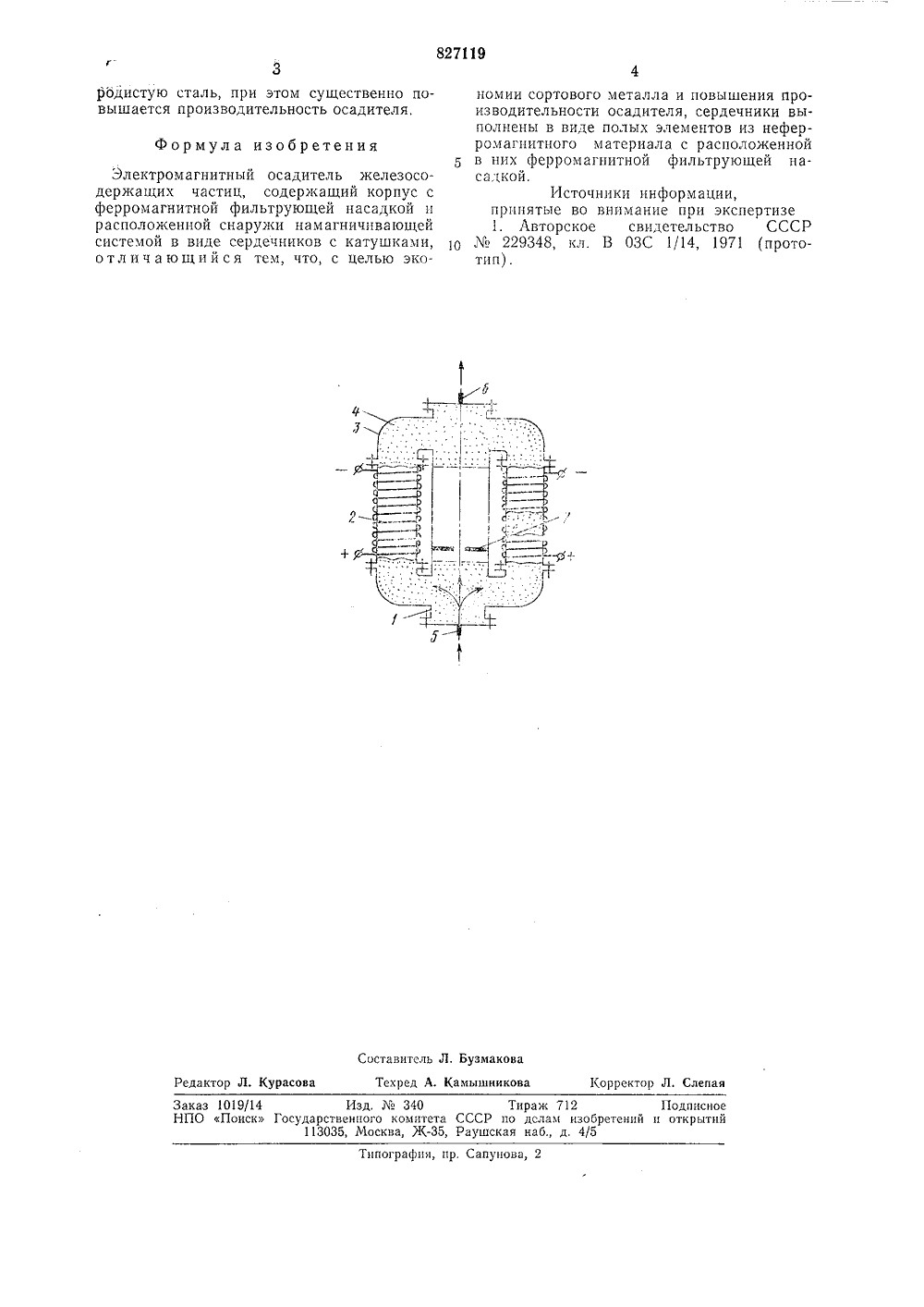

О П И С А Н И Е п 1182 УП 9ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(45) Дата опубликования описания 07,05.81 л 3В 010 35(06В ОЗС 1/00(088.8) о делам изобретен ткрытн с1Сандуляк.и В, И. Га(72) Авторы изобретени вганюк, В, А, Волков, А,енко 1) Заявитель краинский институт инженеров водного ховяистс) ЭЛЕКТРОМАГНИТНЪй ОСАДИТЕЛЖЕЛЕЗОСОДЕРЖАЩИХ ЧАСТИЦ е эко. повы- осадисреду, что, кр али, существенн ьность магнитног15 0 25 Использкотором се лых канал трующей н тельно про 30 позволяет дителя, ввиде поних филь- дополнижидкость) изкоуглемагнитного о ики выполнены асположенной в й, через котору тся очищаемая мить сортовую ванне рдечн ов с расадкпускасэкон Изобретение относится к области магнитного разделения и может быть использовано для обогащения полезных ископаемых в металлургической, химической промышленности, в тепловой и атомной энергетике для очистки текучих сред от магнитных примесей.Известно электромагнитное устройство для обработки жидкостей, содержащее корпус, ферромагнитную фильтрующую насадку, намагничивающую систему в виде электромагнитов 1).Недостатком известного устройства является необходимость использования в больших количествах сортовой низкоуглеродистой стали для изготовления сердечников электромагнитов. К недостаткам следует отнести и то, что сердечники служат лишь для проводки генерируемого катушками магнитного потока.Целью изобретения является экономия сортового низкоуглеродистого металла и повышение производительности осадителя.Поставленная цель достигается тем, что массивные стальные магнитопроводы устраняются, а вместо них используются полые неферромагнитные каналы с расположенной в них ферромагнитной фильтрующей насадкой, за счет этого появляется возможность дополнительно пропускать через эти каналы очищаемую ом номии сортовой ст о шает производител о теля в целом.На чертеже показан магнитный осади тель, разрез,Он состоит из корпуса 1, катушек 2 намагничивания, расположенных снаружи полых каналов 3, заполненных ферромагнитной фильтрующей насадкой 4, Для подвода и отвода очищаемой среды выполнены трубопроводы 5 и 6. Для выравнивания гидравлического сопротивления в корпусе осадителя выполнено дросселирующее устройство 7.Осадитель работает следующим образом.Очищаемая среда по трубопроводу 5 поступает в корпус 1, каналы 3, заполненные фильтрующей насадкой 4, в объеме которой происходит магнитное осаждение железосодержащих частиц. Очищенная среда выводится по трубопроводу 6.. вс Составитель Л. Бузмаков екред А, Камышникова корректор Л. Слепая едактор Л асо аказ 1019/14 Изд,340 Тираж 712НПО Поиск Государственного комитета СССР по делам изобретений113035, Москва, Ж, Раушская наб., д. 4/5 Подписное открытий ппографпя, пр. Сапунова,родистую сталь, при этом существенно повышается производительность осадителя,Электромагнитный осадитель железосодержащих частиц, содержащий корпус с ферромагнитной фильтрующей насадкой и расположенной снаружи нам агничивающей системой в виде сердечников с катушками, отличающийся тем, что, с целью экономии сортового металла и повышения производительности осадителя, сердечники выполнены в виде полых элементов из неферромагнитного материала с расположенной в них ферромагнитной фильтрующей насадкой.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР229348, кл. В ОЗС 1/14, 1971 (прототип) .
