Термокомпрессор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

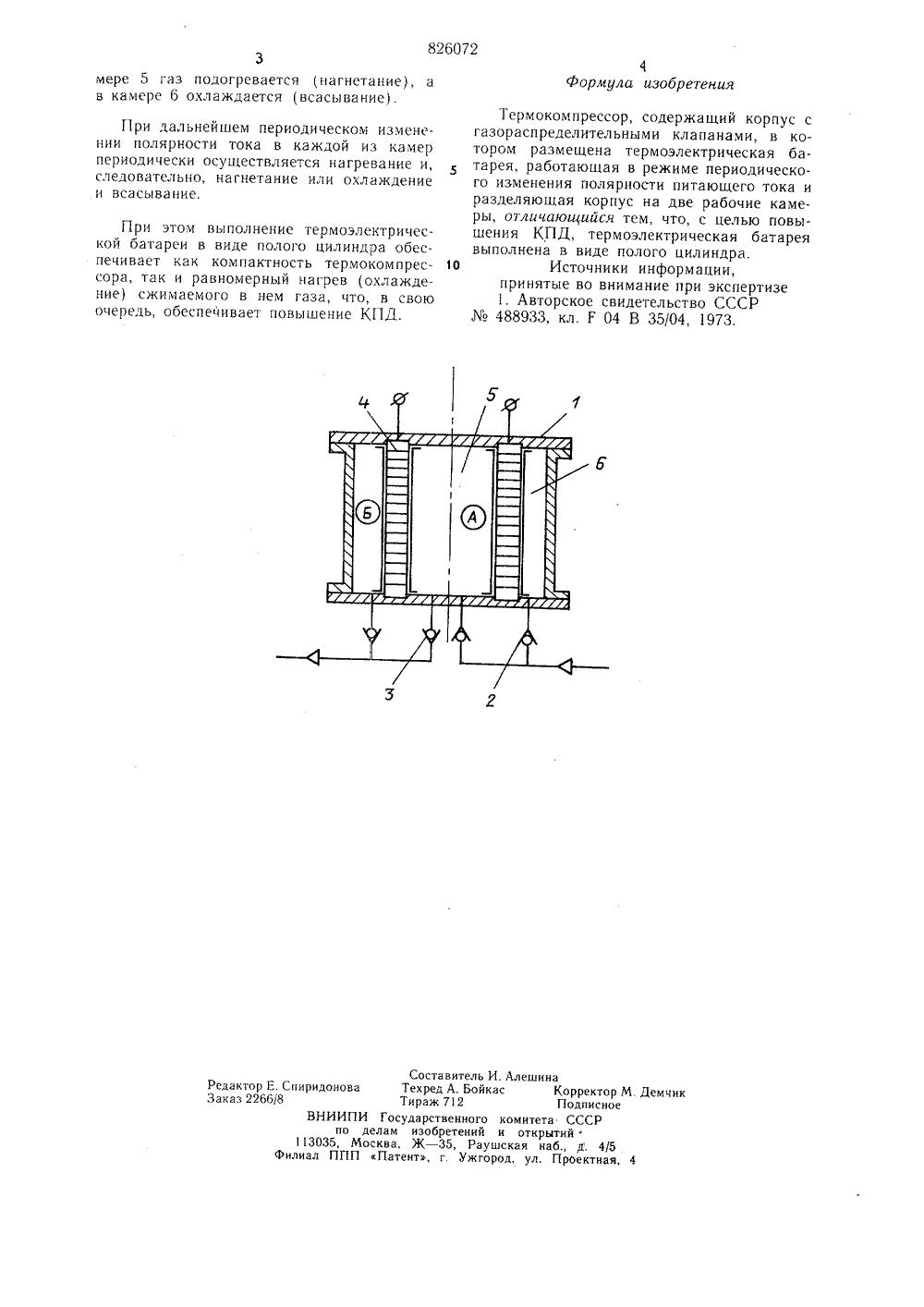

ОП ИСАНИЕИЗЬБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советск ниСоциалистическиеРеспублик пи 1826072(51) М. Кл. Г 04 В 19/24 Государстееииый комитет Опубликовано 30.04.81. Бюллетень 16ло делам изобретеиий и открытийДата опубликования описания 05.05.81(54) ТЕРМОКОМПРЕССОР Изобретение относится к насосо- и компрессоростроению, а именно к устройствам,сжатие в которых осуществляется за счеттеплового расширения сжимаемого газа -к термокомпрессорам,Наиболее близким к предлагаемому является термокомпрессор, содержащий корпус с газораспределительными клапанами, вкотором размещена термоэлектрическая батарея, работающая в режиме периодического изменения полярности питающего тока иразделяющая корпус на две рабочие камеры 11.Недостатком указанного термокомпрессора является сравнительно низкий КПД.Цель изобретения - повышение КПД.Указанная цель достигается тем, что термоэлектрическая батарея выполнена в видеполого цилиндра.На чертеже схематично изображен термоком прессор.Термокомпрессор содержит корпус 1 сгазораспределительными клапанами 2 и 3,в котором размещена термоэлектрическаябатарея 4, работающая в режиме периодического изменения полярности питающего тока,выполненная в виде полого цилиндра и разделяющая корпус 1 на две рабочие камеры 5 и 6, одна из которых имеет объем, охватываемый внутренней поверхностью батареи 4, а другая - ее наружной поверхностью и внутренней поверхностью корпуса 1.Термокомпрессор работае- следующим образом.При подаче питающего тока на термоэлектрическую батарею 4 в одной из рабочих камер, например камере 5, происходит охлаждение находящегося в ней газа.1 О При этом температура, а следовательно, идавление его снижаются. За счет того, что давление в камере 5 стало меньше, чем во всасывающей линии, открывается клапан 2 и сжимаемый газ поступает в камеру 5.Всасывание осуществляется до тех пор, пока давление в камере и линии не сравняется. Одновременно газ, находящийся в камере 6, нагревается за счет подвода тепла от термобатареи. При этом давление газа в ка О мере 5 повышается,и при достижении величины, соответствующей конечному давлению, открывается клапан 3 и сжатый газ подается в нагнетательную линию. При изменении полярности питающего тока в ка826072 Формула изобретения Составитель И. Алешина Техред А. Бойкас Корректор М Демчик Тираж 712 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. ПрОектная, 4Редактор Е. СпиридоноваЗаказ 2266/8 3мере 5 газ подогревается 1 нагнетание), ав камере 6 охлаждается (всасывание). При дальнейшем периодическом изменении полярности тока в каждой из камер периодически осуществляется нагревание и, следовательно, нагнетание или охлаждение и всасывание. При этом выполнение термоэлектрической батареи в виде полого цилиндра обес. печивает как компактность термокомпрессора, так и равномерный нагрев (охлаждение) сжимаемого в нем газа, что, в свою очередь, обеспечивает повышение КПД. Термокомпрессор, содержащий корпус сгазораспределительными клапанами, в котором размещена термоэлектрическая батарея, работающая в режиме периодического изменения полярности питающего тока и разделяющая корпус на две рабочие камеры, отличающийся тем, что, с целью повышения КПД, термоэлектрическая батарея выполнена в виде полого цилиндра.1 О Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР488933, кл. Г 04 В 35/04, 1973.
СмотретьЗаявка
2806851, 13.06.1979
ДЗИТОЕВ МАРАТ СЕРГЕЕВИЧ, ЧИКОВАНИ ВЛАДИМИР ВАЛЕРИАНОВИЧ, ЦИХИСЕЛИ ВЛАДИМИР ГЕРОНТЬЕВИЧ
МПК / Метки
МПК: F04B 19/24
Метки: термокомпрессор
Опубликовано: 30.04.1981
Код ссылки
<a href="https://patents.su/2-826072-termokompressor.html" target="_blank" rel="follow" title="База патентов СССР">Термокомпрессор</a>
