Плотина их местных материалов

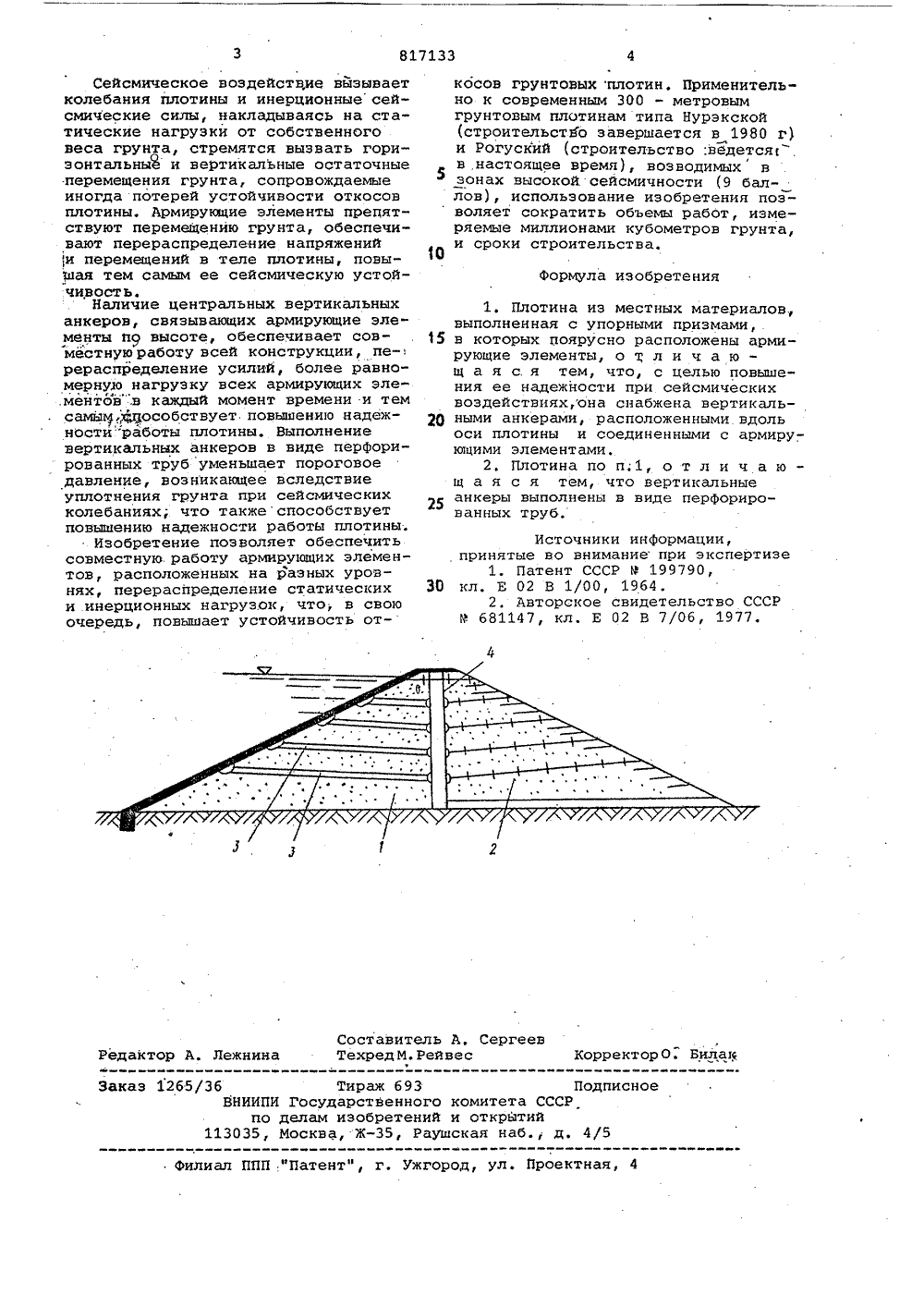

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(22) Заявлено 09.1079 (21) 2826001/29-15 (51) М, КЛ. с присоединением заявки М Е 02 В 7/06 Государственный комитет СССР по делам изобретений и открытийДата опубликования описания 300 Щ(72) Авторы изобретения В.М.Лятхер, И.Н.Иващенко и И,Т.Ли Научно-исследовательский сектор Всесоюзного ордена Ленина проектно-изыскательского и научноисследовательского института "Гидропроект"им. С. Я. Жука".3и;. , ,(54) ПЛОТИНИ ИЗ МЕСТНЫХ ИИТЕРИИЛОВ Изобретение относится к плотинам из местных, материалов, возводимым в районах с интенсивными сейсмическими воздействиями.Известны строительные конструкции из армированного грунта, в которых слои грунта усилены гибкой продольной относительно действующих сил арматурой, причем равновесие отдельных слоев относительно друг друга обеспечивается действием трения междуними 113.Недостаток данных конструкций заключается в том, что арматура конструктивно не связана по высоте сооружения, она воздействует только на зону, которая ее окружает, грунт и арматура удерживаются относительно друг друга только локальными силами трения, а следовательно, при действии большой поперечной силы возможен сдвиг одной зоны относительно другой, что может привести к обрушению конструкции в целом. Наиболее близким к предлагаемой является плотина из местных материалов, выполненная с упорными призмами, в которых поярусно расположены армирующие элементы 2. Недостаток известной плотинызаключается в том, что указанныеэлементы, армирующие плотину, не связаны по вертикали, вследствие чеговозможноств перераспределения усилийи деформаций в плотине .ограничена,что снижает надежность работы плотины при сейсмических воздействиях.10Цель изобретения - повышение надежности работы плотины при сейсмических воздействиях путем устраненияотмеченных недостатков.Поставленная цель достигается тем,что плотина снабжена вертикальными 15 анкерами, расположенными вдоль осиплотины и соединенными с армирующимиэлементами.При этом вертикальные анкеры могутбыть выполнены в виде перфорированных 20 труб. На чертеже изображена предлагаемаяплотина из местных материалов.Сейсмостойкая плотина из местных 25 материалов включает верховую 1 инизовую 2 упорные призмы с армирующими элементами 3, связанными по высоте с вертикальными. анкерами 4,Плотина работает следующим обра зом.817133 Формула изобретения Составитель А, СергеевРедактор А. Лежнина ТехредМ.Рейвес Корректор О. Билак Заказ 1 б Тираж 693ВНИИПИ Государственногопо делам изобретений13035, Москва, Ж, Рауш Подписимитета СССРоткрытийая наб., д. 4/5 филиал ППП "Патент", г. ужгород, ул. Проектная Сейсмическое воздействие вйзывает колебания плотины и инерционные сейсмические силы, накладываясь на статические нагрузки от собственного веса грунта, стремятся вызвать горизонтальные и вертикальные остаточные перемещения грунта, сопровождаемые иногда потерей устойчивости откосов плотины. Армирующие элементы препятствуют перемещению грунта, обеспечивают перераспределение напряжений ,и перемещений в теле плотины, повышая тем самым ее сейсмическую устойчивость,Наличие центральных вертикальных анкеров, связывающих армирующие элементы по высоте, обеспечивает совместную работу всей конструкции, пе-рераспределение усилий, более равномерную нагрузку всех армирующих эле.ментов,в каждый момент времени и тем самые 4 цособствует повышению надежности"работы плотины. Выполнение вертикальных анкеров в виде перфорированных труб уменьшает пороговое давление, возникающее вследствие уплотнения грунта при сейсмических колебаниях; что такжеспособствует повышению надежности работы плотины.Изобретение позволяет обеспечить совместную работу армирующих элементов, расположенных на разных уровнях, перераспределение статических и .инерционных нагрузок, что, в свою очередь, повышает устойчивость откосов грунтовых плотин. Применительно к современным 300 - метровым грунтовым плотинам типа Нурэкской (строительство завершается в 1980 г) и Рогуский (строительство:ведется в,настоящее время), возводимых в зонах высокой. сейсмичности (9 баллов), использование изобретения поз воляет сократить обьемы работ, измеряемые миллионами кубометров грунта, и сроки строительства. 1. Плотина из местных материалов.,выполненная с упорными призмами, 15 в которых поярусно расположены армирующие элементы, о т л и ч а ю -щ а я с.я тем, что, с целью повышения ее надежности при сейсмическихвоздействиях,она снабжена вертикаль- Щ ными анкерами, расположенными вдольоси плотины и соединенными с армирующими элементами.2, Плотина по п.1, о т л и ч а ю -щ а я с я тем, что вертикальныеанкеры выполнены в виде перфорированных труб. Источники информации,принятые во внимание при экспертизе 1. Патент СССР Р 199790,30 кл. Е 02 В 1/00, 1964. 2. Авторское свидетельство СССР Р 681147, кл. Е 02 В 7/06, 1977.
