Плотина из местных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

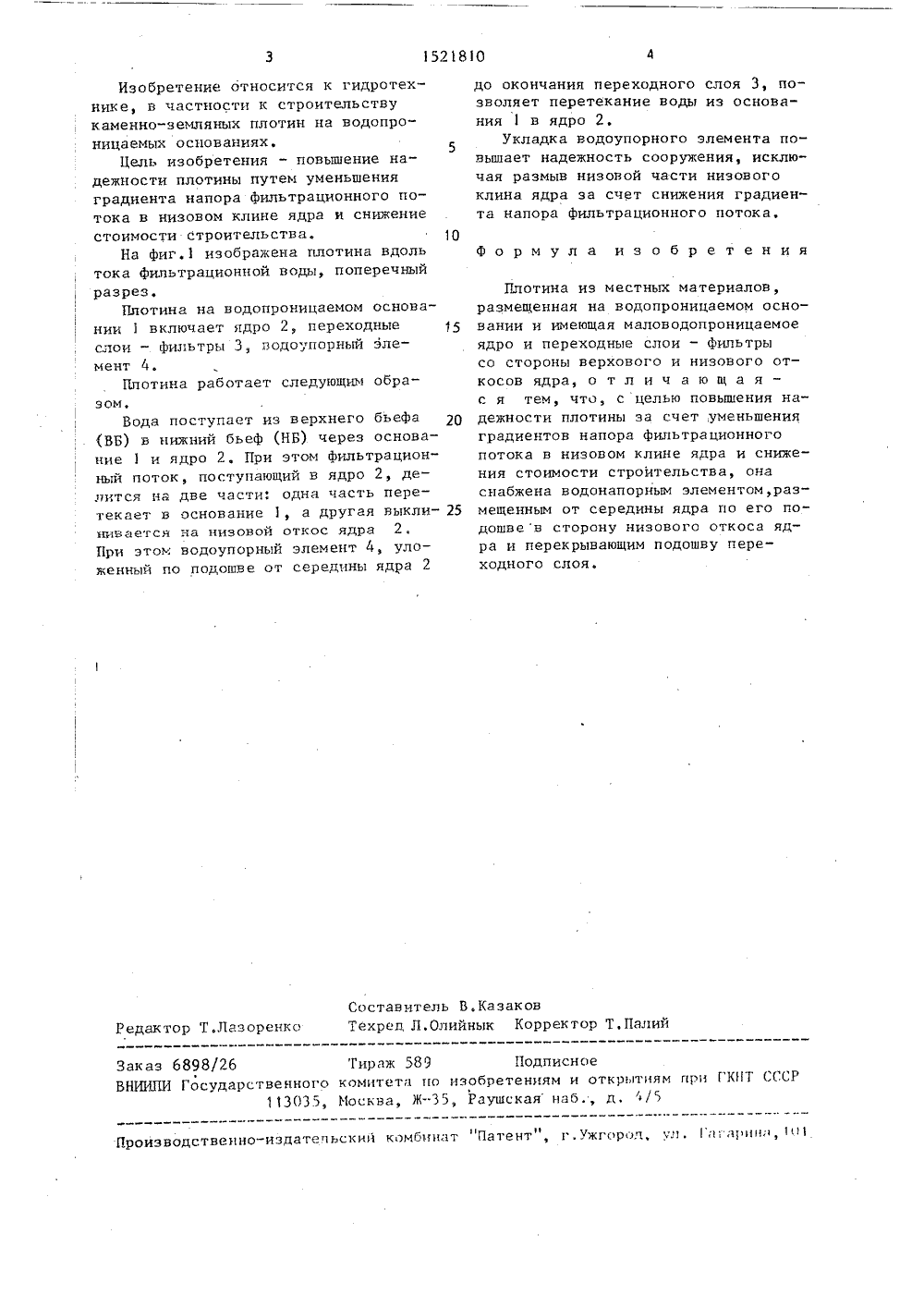

СОЮЗ СОВЕТСКИХСОЦИАЛ ИСТИЧЕСНИХРЕСПУБЛИК А.НИЯ ение Всеинст ы Ср с. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АНИЕ ИЭ А ВТОРСКОМУ СВИДЕТЕЛЬ(54) ПЛОТИНА ИЗ МЕСТНЫХ МАТЕРИАЛОВ(57) Изобретение относится к гидротехническому строительству и касается узлов сопряжений основной плотины с грунтом. Цель изобретения -повышение надежности плотины засчет уменьшения градиентов напорафильтрационного потока в низовом клине ядра и снижение стоимости строительства. В плотине от середины ядра .2 по его подошве в сторону низового откоса размещен водоупорныйэлемент 4. Он установлен с перекрытием переходного слоя - фильтра 3. Этоудлиняет путь фильтрационного потокав обход низового клина ядра. 1 ил.1521810 до окончания переходного слоя 3, позволяет перетекание воды из основания 1 в ядро 2.Укладка водоупорного элемента повышает надежность сооружения, исключая размыв низовой части низового клина ядра за счет снижения градиента напора фильтрационного потока,10 формула изобретения 15 Составитель В,КазаковТехрец Л,Олийнык Корректор Т,Палий Редактор Т.Лазоренко Заказ 6898/26 Тираж 589 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКТ СССР 113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. апарина, м Изобретение относится к гидротехнике, в частности к строительствукаменно-земляных плотин на водопроницаемых основаниях,Цель изобретения - повышение надежности плотины путем уменьшенияградиента напора фильтрационного потока в низовом клине ядра и снижениестоимости строительства,На фиг.1 изображена плотина вдольтока фильтрационной воды, поперечныйразрез.Плотина на водопроницаемом основании 1 включает ядро 2, переходныеслои - фильтры 3, водоупорный элементПлотина работает следующим образом,Вода поступает из верхнего бьефа 20 (ВБ) в нижний бьеф (НБ) через основа - ние 1 и ядро 2, При этом фильтрационный поток, поступающий в ядро 2, делится на две части: одна часть перетекает в основание 1, а другая выкли нивается на низовой откос ядра 2.При этом водоупорный элемент 4, уложенный по подошве от середины ядра 2 Плотина из местных материалов, размещенная на водопроницаемом основании и имеющая маловодопроницаемое ядро и переходные слои - фильтры со стороны верхового и низового откосов ядра, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности плотины за счет уменьшения градиентов напора фильтрационного потока в низовом клине ядра и снижения стоимости строительства, она снабжена водонапорным элементом,размещенным от середины ядра по его подошвев сторону низового откоса ядра и перекрывающим подошву переходного слоя.
СмотретьЗаявка
4137999, 22.10.1986
СРЕДНЕАЗИАТСКОЕ ОТДЕЛЕНИЕ ВСЕСОЮЗНОГО ПРОЕКТНО ИЗЫСКАТЕЛЬСКОГО И НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА "ГИДРОПРОЕКТ"ИМ. С. Я. ЖУКА
БУХАИРОВ РАФАИЛЬ ХАБИБУЛАЕВИЧ, КУРАЕВА ЭЛЕОНОРА ИЛЬИНИЧНА, МАКШАЕВА ЛИДИЯ ГРИГОРЬЕВНА
МПК / Метки
Опубликовано: 15.11.1989
Код ссылки
<a href="https://patents.su/2-1521810-plotina-iz-mestnykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Плотина из местных материалов</a>
