Образец для испытаний материаловна ударную вязкость

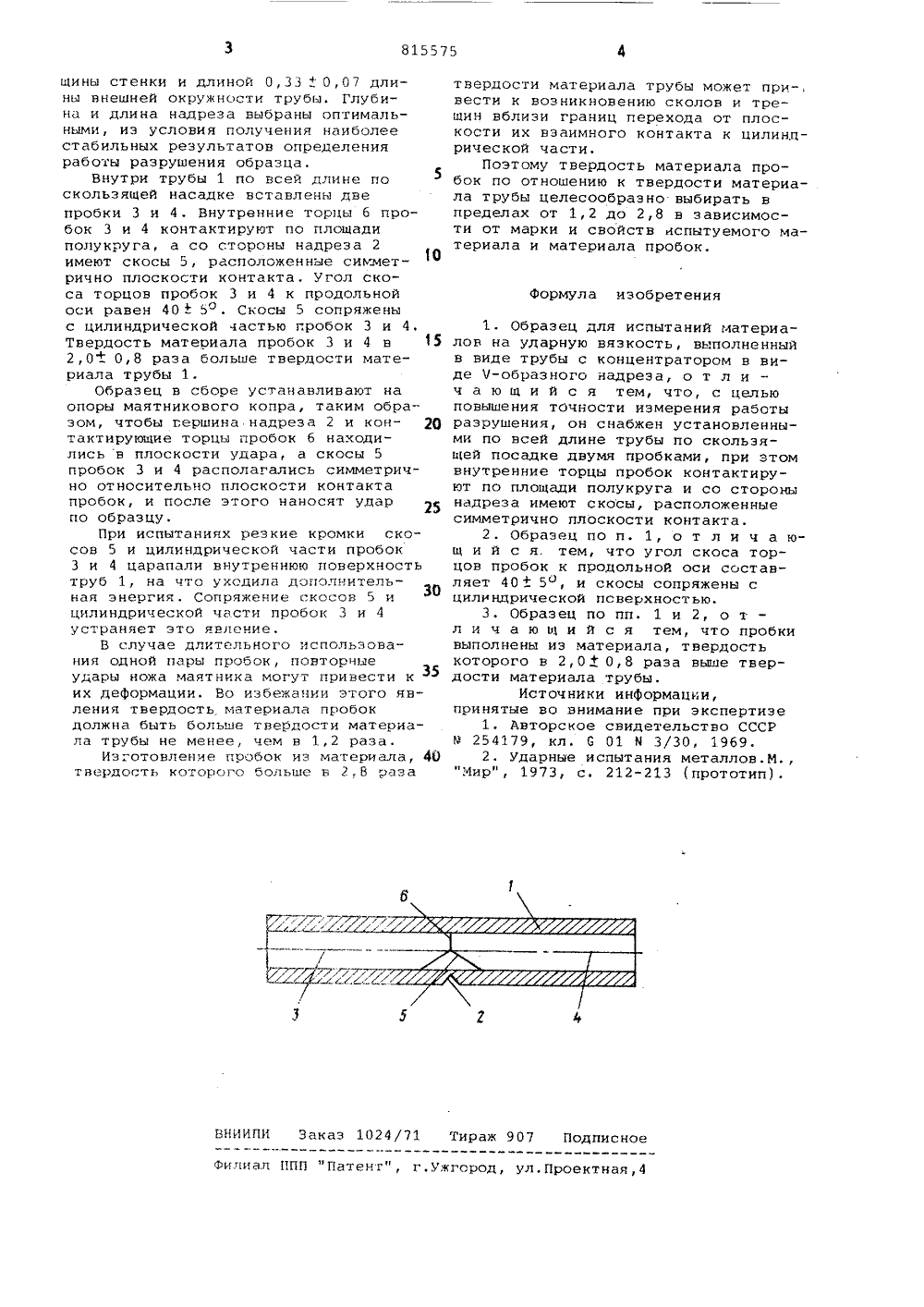

Союз Советских Социалистических РеспубликОПИСАНИЕ ИЗОБРЕТЕНИЯ ВТОРСКОМУ СВИ ЕТЕЛЬСТВУ(51)М. Кл. 1 ополнительное к авт, сеид 22) Заявлено 060379 (2 )присоединением заявки йо23) ПриоритетОпубликовано 23,03,81, БкзДата опубликования описан 733162/2501 К 1/2 01 й 3/3 Государственный комнте СССР но делам изобретений и открытнй(54) ОБРАЗЕЦ ДЛЯ ИСПЫТАНИЙ МАТЕРИАЛОВ НА УДАРНУВЯЗКОСТЬ 2 я к техн х свойст разцам дударную о клю 5 пробки выпол дость котороыше твердост зображен ьный разрубы 1утрь двухконтактиОбразец выполненс надрезом 2, встпробок 3 и 4 со срующими торцами 6.Длина трубы 1 сохарактеристическогомера. КонцентраторЧ-образного надрезавершине 60 , глубин авленных косами 5 вляетнтакергиидствии 5,5 его ого раэв видем при0,05 тол тавляет попереч ыполнен 2 с угл й 0,25 + Изобретение относитс икеопределения механически в материалов, а именно к об ляиспытаний материалов на вязкость,.Известен образец, представляющийсобой часть кольца, ограниченнуюдвумя плоскостями, перпендикулярными к его оси, и двумя срезами вд льего оси 1,Недостаток этого образца за чается в том, что при вырезании егоиз трубы могут образоваться царапины, вмятины, зоны наклепа, которыесильно искажают точность измеренияработы разрушения,Наиболее близким по техническойсущности к предлагаемому являетсяобразец, который используют для определения работы разрушения методомиспытаний падающим грузом, в видетрубы с концентратором в виде Ч-образного надрезаНедостатком этого образца яся то, что при ударе в зоне кота ударника и образца часть энидет на его деформацию и, вслеэтого, невозможно точно определитьэнергию, идущую на разрушение образ-.ца,Цель изобретения - повышение точности измерения работы разрушения.Поставленная цель достигается те что образец снабжен установленными по всей длине трубы по скользящей посадке двумя пробками, при этом внутренние торцы пробок контактируют по площади полукруга и со стороны надреза имеют скосы, расположенные симметрично плоскости контакта.Причем, угол скоса торцов пробок к продольной оси составляет 40 5о и скосы сопряжены с цилиндрической поверхностью.Кроме того, нены из материала, твер го в 2,0+ 0,8 раза в и матернала трубы.На чертеже схематически и предлагаемый образец, продол рез,815575 Формула изобретения ИИПИ Заказ 1024/71 Тираж 907 Подписное илиал ППП "Патент", г.ужгород, ул.Проектная,4 щины стенки и длиной 0,33 + 0,07 длины внешней окружности трубы, Глубина и длина надреза выбраны оптимальными, из условия получения наиболее стабильных результатов определения работы разрушения образца.Внутри трубы 1 по всей длине по скользящей насадке вставлены две пробки 3 и 4. Внутренние торцы б пробок 3 и 4 контактируют по площади полукруга, а со стороны надреза 2 имеют скосы 5, расположенные симметрично плоскости контакта, Угол скоса торцов пробок 3 и 4 к продольной оси равен 40 + 5 о. Скосы 5 сопряжены с цилиндрической частью гробок 3 и 4. Твердость материала пробок 3 и 4 в 15 2,0+ 0,8 раза больше твердости материала трубы 1.Образец в сбоое устанавливают на опоры маятникового копра, таким образом, чтобы гершина надреза 2 и кон тактирующие торцы пробок б находились в плоскости удара, а скосы 5 пробок 3 и 4 располагались симметрично относительно плоскости контакта пробок, и после этого наносят ударпо образцу.При испытаниях резкие кромки скосов 5 и цилиндрической части пробок 3 и 4 царапали внутреннюю поверхность труб 1 на что уходила дополнительIЗО ная энергия. Сопряжение скосов 5 и цилиндрической части пробок 3 и 4 устраняет это явление.В случае длительного использования одной пары пробок, повторные удары ножа маятника могут привести к их деформации. Во избежании этого явления твердость материала пробок должна быть больше твердости материала трубы не менее, чем в 1,2 раза.Изготовление пробок из материала, 4 О твердость которого больше в 28 раза твердости материала трубы может при-вести к возникновению сколов и трещин вблизи границ перехода от плоскости их взаимного контакта к цилинцрической части,Поэтому твердость материала пробок по отношению к твердости материала трубы целесообразно выбирать впределах от 1,2 до 2,8 в зависимости от марки и свойств испытуемого материала и материала пробок,1, Образец для испытаний материалов на ударную вязкость, выполненныйв виде трубы с концентратором в виде Ч-образного надреза, о т л ич а ю щ и й с я тем, что, с цельюповышения точности измерения работыразрушения, он снабжен установленными по всей длине трубы по скользящей посадке двумя пробками, при этомвнутренние торцы пробок контактируют по площади полукруга и со сторонынадреза имеют скосы, расположенныесимметрично плоскости контакта.2. Образец по и, 1, о т л и ч а ющ и й с я. тем, что угол скоса торцов пробок к продольной оси составляет 40 + 5 о, и скосы сопряжены сцилиндрической псверхностью.3, Образец по пп. 1 и 2, о тл и ч а ю щ и й с я тем, что пробкивыполнены из материала, твердостькоторого в 2, 0 + О, 8 раза выше твердости материала трубы.Источники инФормации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 254179, кл. 6 01 й 3/30, 19 б 9.2. Ударные испытания металлов,М.,
