Датчик для измерения электрофизических параметров цилиндрических образцов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

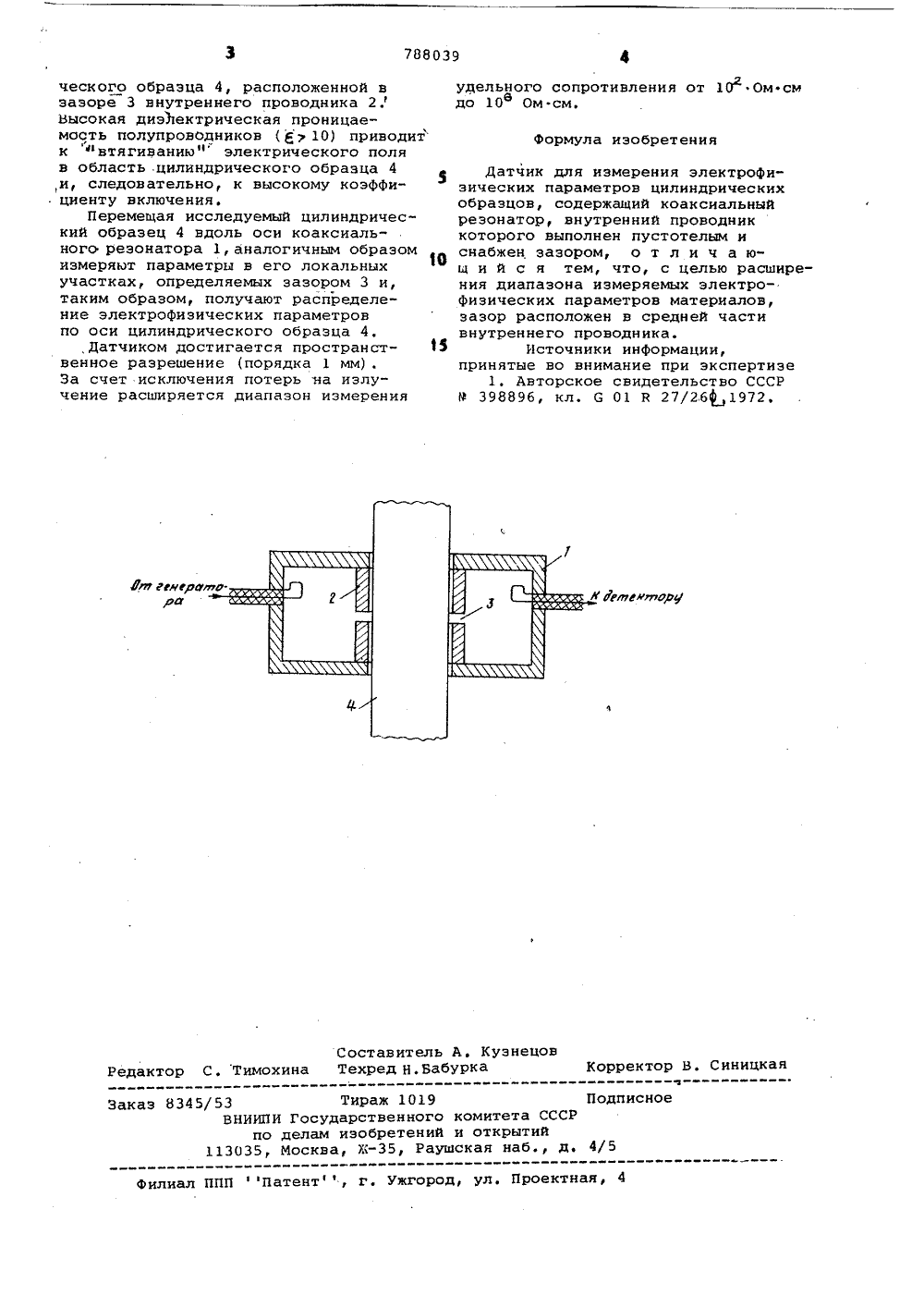

Союз Советскик Соцмалмстмческмк Республмн(22) Заявлено 080678 (21) 2629099/18-09 (51) М, Кл,с присоединением заявки йо(23) Приоритет 6 01 й 27/26 Государственный комитет СССР по дедам изобретений и открытий(72) Авторы изобретения В.И. Берзин, В.К, Катанухин, Ю.В. Медведев и А.С. Петров Сибирский физико-технический институт им. В.Д, Кузнецова при Томском ордена Трудового Красного Знамени государственном университете им.В.В.Куйбышева(54) ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ ЭЛЕКТРОФИЗИЧЕСКИХ ПАРАМЕТРОВ ЦИЛИНДРИЧЕСКИХ ОБРАЗЦОВ Изобретение относится к технике радиоизмерений.Известен датчик для измерения электрофизических параметров цилиндрических образцов, содержащий коаксиальный резонатор, внутренний проводник которого выполнен пустотелым и снабжен зазором 1,Однако известный датчик имеет ограниченный диапазон измеряемых10 электрофизичеаких параметров материалов.Цель изобретения - расширение диапазона измеряемых электрофизических параметров материалов. 15Для достижения указанной цели в датчике для измерения электрофиэических параметров цилиндрических образцов, содержащем коаксиальный резонатор, внутренний проводник ко торого выполнен пустотелым и снабжен зазором, зазор расположен в средней части внутреннего проводника.на чертеже приведена конструкция 25 датчика.Датчик для измерения электрофизических параметров, цилиндрических образцов содержит коаксиальный резонатор 1, внутренний проводник 2 кото рого выполнен пустотелым и снабжен зазором 3, расположенным в средней части внутреннего проводника 2.Датчик работает следующим образом.Исследуемый цилиндрический образец 4 вводят внутрь внутреннего проводника 2 и измеряют уход собственной частоты и добротность коаксиального резонатора 1. По величине ухода частоты коаксиального резонатора 1 определяют диэлектрическую проницаемость, а по изменению добротности вычисляют тангенс угла потерь с 9 У или удельное сопротивление )з по формуламо 0Я и ( . - добротность коаксиального резонатора 1 безцилиндрического образца4 и с ним;Е - диэлектрическая проницае"омость цилиндрическогообразца 4;К собственная частота коаксиального резонатора 1Величина коэффициента включения К определяется распределением элен" трического поля в области цилиндри788039 Формула изобретения Юя ггюердрй Уелг оюр Составитель А. Куэнецоктор С, Тимохина Техред Н,Бабурка Корректор В. Синицк Подписно 019ного комитета СССений и открытийРаушская наб., д 4/5 Филиал ППППатент , г. Ужгород, ул. Проектная,ческого образца 4, расположенной в зазоре 3 внутреннего проводника 2. Высокая диэлектрическая проницаемость полупроводников (." 10) приводит к втягиванию" электрического поля в область .цилиндрического образца 4 ,и, следовательно, к высокому коэффициенту включения.Перемещая исследуемый цилиндрический образец 4 вдоль оси коаксиального резонатора 1,аналогичным образом измеряют параметры в его локальных участках, определяемых зазором 3 и, таким образом, получают распределение электрофизических параметровпо оси цилиндрического образца 4,,Датчиком достигается пространст венное разрешение (порядка 1 мм) .За счет .исключения потерь на излучение расширяется диапазон измерения з 8345/53 Тираж ВНИИПИ Государстве по делам иэобре 113035, Москва, Еудельного сопротивления от 10 Ом смдо 10 Ом.см,Датчик для измерения электрофизических параметров цилиндрическихобразцов, содержащий коаксиальныйрезонатор, внутренний проводниккоторого выполнен пустотелым иснабжен зазором, о т л и ч а ющ и й с я тем, что, с целью расширения диапазона измеряемых электрофизических параметров материалов,зазор расположен в средней частивнутреннего проводника.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 398896, кл. С 01 В 27/26 1972.
СмотретьЗаявка
2629099, 08.06.1978
СИБИРСКИЙ ФИЗИКО-ТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ.В. Д. КУЗНЕЦОВА ПРИ ТОМСКОМ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ГОСУДАРСТВЕННОМ УНИВЕРСИТЕТЕ ИМ.В. В. КУЙБЫШЕВА
БЕРЗИН ВЛАДИМИР ИВАНОВИЧ, КАТАНУХИН ВЛАДИМИР КОНСТАНТИНОВИЧ, МЕДВЕДЕВ ЮРИЙ ВАСИЛЬЕВИЧ, ПЕТРОВ АЛЕКСЕЙ СЕРГЕЕВИЧ
МПК / Метки
МПК: G01R 27/26
Метки: датчик, образцов, параметров, цилиндрических, электрофизических
Опубликовано: 15.12.1980
