Преобразователь сигналов

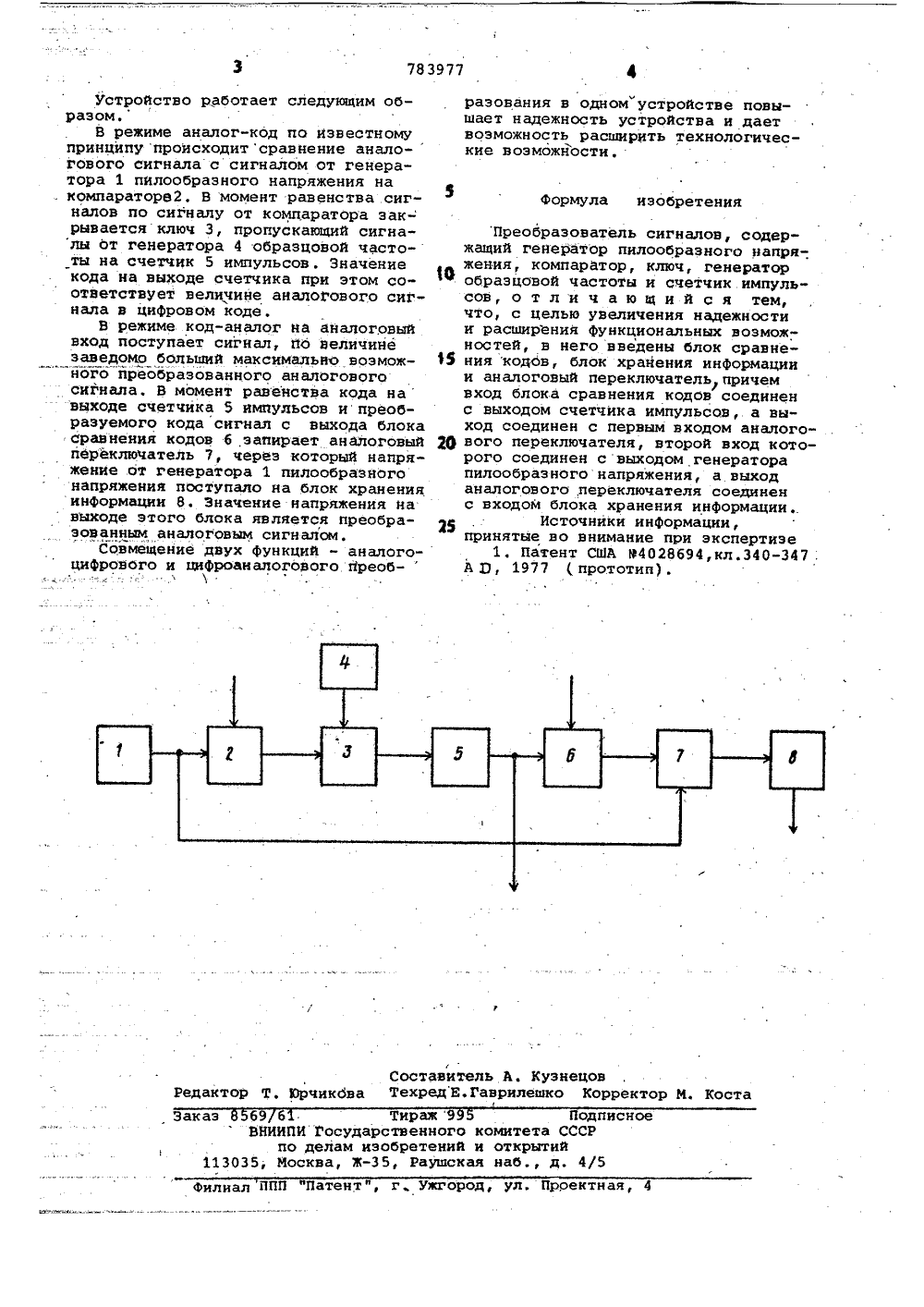

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СИИ ИЙЛЬСТВУ Союз Советскик Социалистических Республик(22) Заявлено 19.12 78 (21)2 б 99255/18-21с присоединением заявки Мо -(51)М К 3 Н 03 К 13/02 Государственный комитет СССР оо делам нзобретеинй н открытийДата опубликования описания 30.11.80 С. П. Дегтярев, В, В. Рытов, А. Г. Сосунов, А, А. Коротков к В. М. Градусов(54) ПРЕОБРАЗОВАТЕЛЬ СИГНАЛОВ Изобретение относится к электротехнике и может использоваться в приборостроении, в частности в дискретных системах автоматики и автоматизированных системах управления. 5Известен преобразователь, содержащий переключаемый многозвенный емкостный контур, .компаратор, счетчик, генератор синхроимпульсов, переключающее устройство, управляемое сиг О валами счетчика 1.Недостатками данного преобразователя являются низкая надежность и невозможность преобразования цифрового кода в аналоговый сигнал. 15Целью изобретения является увеличение надежности преобразователя и расширение его функциональных возможностей.цель достигается тем, что в пре обраэователь, содержащий генератОр пилообразного напряжения, компаратор, ключ, генератор образцовой частоты и счетчик импульсов, введены блок сравнения кодов, блок храненияинфор мации и аналоговый переключатель, причем вход блока сравнения кодов соединен с выходом счетчика импульсов, а выход соединен с первым входом аналогового переключателя, вто 2рой вход которого соединен с выходомгенератора пилообразного напряжения,а выход аналогового переключателясоединен с входом блока хранения информации,На чертеже представлена блок-схема преобразователя сигналов .Преобразователь сигналов содержитгенератор 1 пилообразного напряжениятсоединенный с первым входом компаратора 2, выход которого соединен спервым входом ключа 3, Второй входключа соединен с выходом генератора4 образцовой частоты, а выход ключасоединен с входом счетчика 5 импульсов, выход ксторого соединен с входом блока сравнения кодов б. Выходпоследнего соединен с первым входоманалогового переключателя 7, второйвход которого соединен с выходом генератора пилообразного напряжения ивыход которого соединен с блоком хранения информацин 8. Входом преобразователя в режиме аналог-код являетсявторой вход компаратора 2, выходомвыход счетчика импульсовВ режимепреобразования код-аналог вхедом преобразователя является второй вход блока сравнения кодов б, выходом - выходблока хранения информации 8.783977 Формула изобретения ГСоставитель Ш. КузнецовТехред Е,Раврилешко Корректор М. Коста Юрчикб т з 696 ВНИИПИ Р по дел 113035, МосквПодписн омитета СССР открытий наб., д, 4/5Зака ного ений ушск даро тв изоб Ж5, филиал ППП "Патент", г Ужгород, ул. Проектн Устройство работает следующим образом.В режиме аналог-код по Известному принципу происходитсравнение анало-гового сигнала с сигналом от генератора 1 пнлообразного напряжения на . компараторв 2, В момент равенства сигналов по сигналу от компаратора зак-рывается ключ 3, пропускающий сигналы от генератора 4 образцовой частоты на счетчик 5 импульсов . Значениекода на выходе счетчика при этом соответствует величине аналогового сигнала в цифровом коде,В режиме код-аналог на аналоговыйвход поступает сигнал, йо величинезаведомо больший максимаЛьно возможного преобразованного аналоговогосигнала, В момент равенства кода навыходе счетчика 5 импульсов и прЕобразуемого кода сигнал с выхода блокасравнения кодов 6 запирает аналоговыйпереключатель 7, через который напряжение .от генератора 1 пилообразногонапряжения поступало на блок храненияинформации 8. Значение напряжения навыходе этого блока является преобразованным аналоговым сигналом .Совмещение двух функций - аналогоцифрового и цифроаналогоВого. йреоб-разования в одном устройстве повышает надежность устройства и даетвозможность расширить технологические воэможйости. Преобразователь сигналов, содержащий генератор пилообразного напряжения, компаратор, ключ, генераторобразцовой частоты и счетчик импульсов, отличающийся тем,что, с целью увеличения надежностии расширения функциональных возможностей, в него введены блок сравнеИ ния кодбв, блок хранения инфсрмациии аналоговый переключательпричемвход блока сравнения кодов соединенс выходом счетчика импульсов, а выход соединен с первым входом аналогоЯ вого переключателя, второй вход которого соединен с выходом генераторапилообразного напряжения, а выходаналогового, переключателя соединенс входом блока хранения информации,.25Источники информации,принятые во внимание при экспертизе1. Патент СШШ 94028694,кл.340-347 .Ш 3 Э, 1977 ( прототип).
