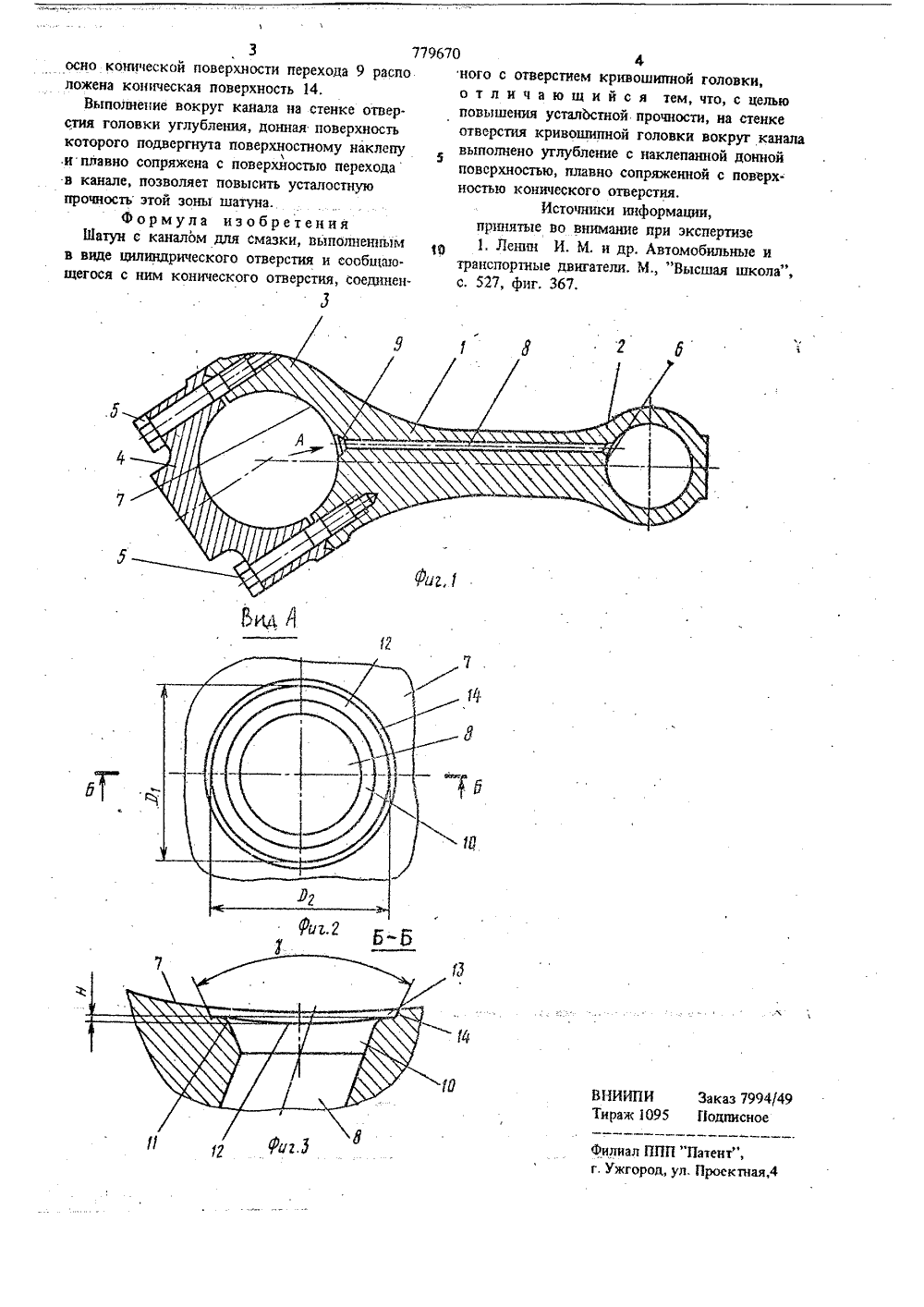

Шатун

Номер патента: 36000

Опубликовано: 30.04.1934

Автор: Анашкин

МПК: B27C 7/04, B27M 3/30

Метки: деревянных, каналом, конических, пробок, снабженных, станок, центральным

...пила б 2 (фиг, 1, 8, 10, 11) укреплена на плече бб, имеющем ось качания б 7 на стойке 68, и приводится во вращение от резцового патрона 44, через ременную передачу б 9 и цепную 70. На свободном конце плеча бб имеется ролик 71, помещенный в кулачном жолобе 72 салазок 18, При отходе салазок 18 с заряжателем б 5 назад (вправо по фиг. 1) ролик 71 скользит по наклонной части жолоба 72, опуская тем самым пилу б 2, в целях отрезания очередной чурки бЗ пробки от заготовки 49. Попав далее в вертикальную ветвь жолоба 72 ролик 71 с пилой под действием пружины 73 (фиг,10) поднимается быстро вверх, выводя тем самым пилу из распила. При движении бабки 18 вперед ролик 71 идет по горизонтальной ветви жолоба 72, и пила на- ходится в верхнем нерабочем...

Номер патента: 1569120

Опубликовано: 07.06.1990

Авторы: Горманюк, Старовойтов, Черкашин

МПК: B23F 21/04

Метки: головка, зуборезная, зубьями, колес, конических, круговыми, нарезания

...ао. Штрихпунктирной линией изображено то положение резца с углом профиля ао, которое он занимает при повороте резцовой головки на 180. Пересечение профилей является той точкой (точкой С), которая принадлежит одновременно режущему лезвию резца с углом профиля ао и с углом профиля ао. Высота резцов до этой точки равна Н, т. е. в точке С совмещены две точки: одна принадлежит режущему лезвию резца с углом профиля ао, другая -- режущему лезвию резца с углом профиля ао Очевидно, что расстояние от этих точек до оси зуборез ной головки одинаковое. Величина Н (фиг. 5) есть высота резцов до упомянутых точек (расчетная величина для 1)езца с углом профиля ао ь необходимая для обеспечения поднутрения),Режущие лезвия 4 и 7 соответственно резцов 2...

Номер патента: 1775247

Опубликовано: 15.11.1992

Авторы: Горманюк, Старовойтов, Черкашин

МПК: B23F 21/04

Метки: головка, зуборезная, зубьями, колес, конических, круговыми, нарезания

...резцом срасчетным углом профиля %,1.Сплошной лнией изображен резец срасчетным углом профиля ао, Двойнымштрихпунктиром изображено то положениерезца с углом профиля а обозначенноговверху штрихпунктирной линией, котороеон займет при повороте резцовой головкина 180 О, Пересечение профилей являетсятой точкой (точкой С), которая принадлежитодновременно режущему лезвию резца суглом профиля а 1 и режущему лезвию резца с углом профиля ао 1. Расстояние от этихточек (точек С) до оси 00 зубореэной головки одинаковое,Н - высота резца (участка резца) с расчетным углом профиля а,1, которая необходима для формирования поднутреннегооснования.Режущие лезвия М и М соответственнорезцов 2 и 3 описывают при вращении зуборезной головки вокруг своей оси...

Номер патента: 275708

Опубликовано: 30.01.1983

Авторы: Васильев, Ремесников, Шиганов

МПК: B23K 37/02

Метки: вырезки, отверстий, поверхностях, цилиндрических

...корпус 20 копирного стержня 21, Корпус 20 фиксируется запирающей шайбой 22. Частькопирного стержня выполнена в видеплоской рейки 23, входящей в зацепление с валом-шестерней.Для установки резака под угломк вырезаемой поверхности штанга имеет направляющую 24, по которой перемещается сектор 25 корпуса резака. Внеобходимом положении сектор 25 фиксируется зажимом 26. Сектор 25 выпол.нен так, что центр поворота резака 10находится в точке пересечения осисопла резака с вырезаемой поверхностью.Резак для резки может быть применен как газовый, так и плазменный.Питание резаков осуществляется черезшланги 27. Установка для вырезки отверстий может быть поставлена на бал. кон или портал, с которых производится резка отверстий в крупногабаритных 2...

Номер патента: 940939

Опубликовано: 07.07.1982

Автор: Шубин

МПК: B21D 28/28

Метки: боковой, детали, отверстий, поверхности, полой, пробивки

...размещена в корпусе 1, в ней выполнено отверстие, соосное с рабочим отверстием матрицы, и в нем размещены подпружиненный пуансон 5 и шарик 4. Обе полки секции 6 образуют поперечный паз 8 для детали 9. Кулачок 7 установлен на валу 10 и через упругую муфту 11, расположенную в планке 12, соединен с тягой 13, на которую передается усилие от ползуна пресса (на чертежах не показан) или двигателя,Устройство работает следующим обра.зом.В исходном положении шарики 4 нахо.дятся в эллипсных углублениях 3 кольца 2, поджимаемые подпружиненными пуансонами 5, а секции 6 оправки матрицы сошлись к центру под действием пружины пуансона 5 и опираются на заниженные участки кулучка 7. Деталь 9 устанавливают в пазы 8 секций 6. При движении ползуна пресса...
