Рычажно-рейтерное устройство для создания переменной нагрузки на испытуемый образец
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 771508
Автор: Гординов
Текст

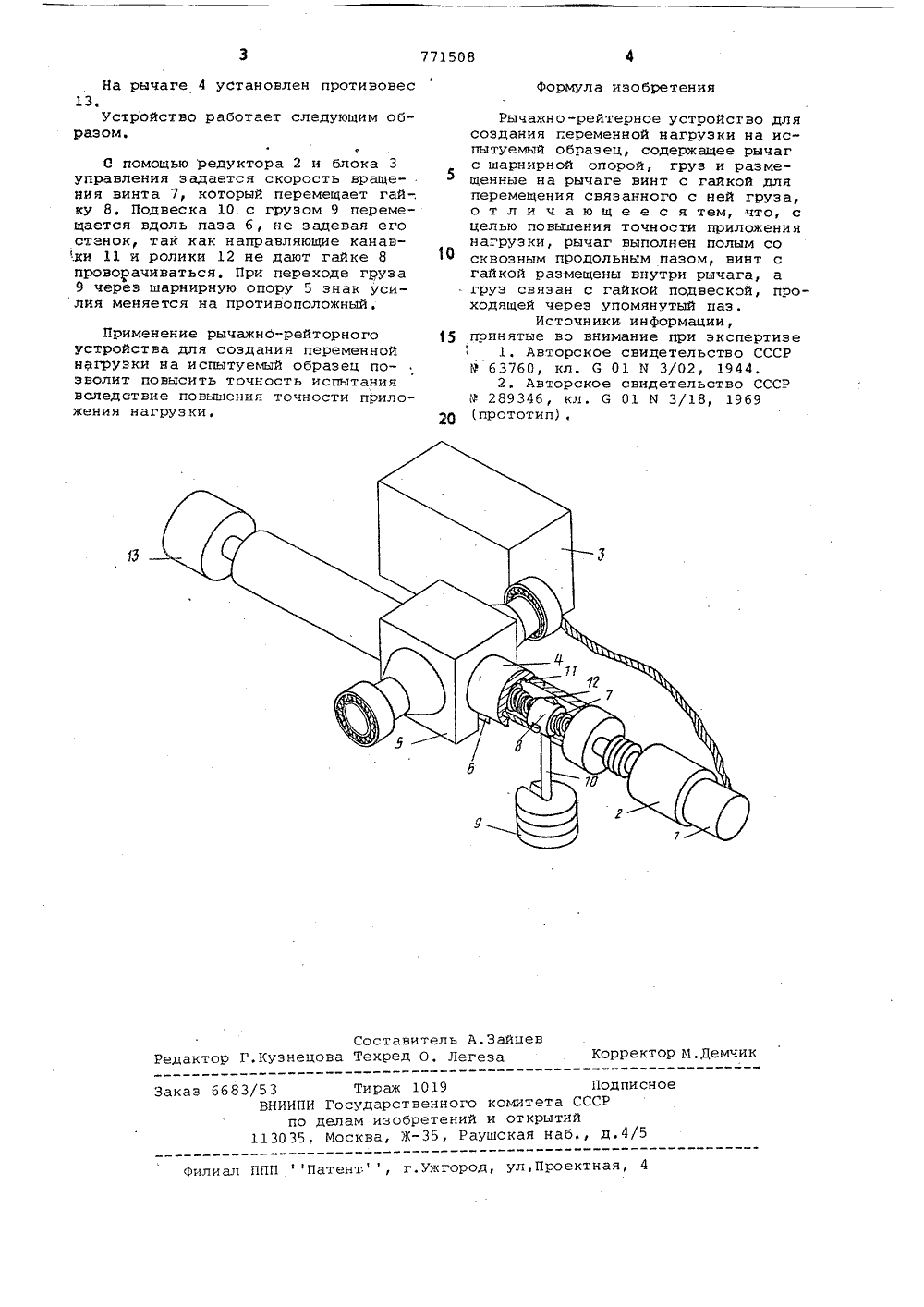

Союз Советских Социалистических РеспубликОПИСАНИЕ ИЗОБРЕТЕНИЯ нн 771508 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 210678 (21) 2635594/24-28 (51)м. Кл,3 с присоединением заявки Мо(23) Приоритет 01 И 3/34 Государственный комитет СССР по делам изобретений и открытий(72) Автор изобретения Н,П.Гординов Уральский электромеханический институт инженеров железнодорожного транспорта(71) Заявитель 54) РЫЧАЖНО - РЕЙТЕРНОЕ УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ПЕРЕМЕННОЙ НАГРУЗКИ НА ИСПЫТУЕМЫЙ ОБРАЗЕЦ Изобретение относится к исследованию прочностных свойств материалов, а именно, к рычажно-рейтерным устройствам для создания переменной нагруз - 5 ки и может найти применение при испытании образцов материалов с постоянной скоростью нагружения или при нагружении по заданной программе.Известно рычажно-рейтерное устройство, содержащее рычаг с шарнирной опорой, винт с гайкой, расположенный параллельно рычагу, гайка которого связана с грузом, перемещаемым по рычагу 11.Недостатком устройства является невозможность создания знакоперемен - ной нагрузки, вследствие того, что груз может перемещаться только по одну сторону от шарнирной опоры.20Наиболее близким к предлагаемому изобретению по техническому существу является рычажно-рейтерное устройство для создания переменной нагрузки на испытуемый образец, содержащее 25 рычаг с шарнирной опорой, груз и размещенные на рычаге винт с гайкой для перемещения связанного с ней груза, в котором груз может перемещаться по обе стороны от шарнирной опоры 2,Недостатком известного устройства является малая точность приложениянагрузки к образцу вследствие того, что груз расположен выше шарнирной опоры и при отклонении рычага от горизонтального положения происходит заметное изменение плеча нагрузки относительно шарнирной опоры.Целью изобретения является повышение точности приложения нагрузки.Это достигается благодаря тому, что рычаг выполнен полым со сквозным продольным пазом, винт с гайкой размещены внутри рычага, а груз связан с гайкой подвеской, проходящей через упомянутый паз.На чертеже представлено описываемое устройство.Устройство содержит привод 1 с редуктором 2 и блоком 3 управления,полый рычаг 4 с шаГнирной опорой 5, в котором выполнен сквозной продольный паз б, Внутри рычага 4 размещены винт 7 с гайкой 8 для перемещения груза 9, который связан с гайкой 8 подвеской 10, проходящей через паз б. Внутри рычага 4 выполнены направля - ющие канавки 11 год ролики 12, уста.новленные на гайке 8.771508 1Формула изобретения Составитель А,Зайцеведактор Г.Кузнецова Техред О. Легеза Корректор М,Демчик Па СССтийаб 1019 венного комитретений и отк- 35, Раушская э 6683/53 Тираж ВНИИПИ Государ по делам иэ 113035( Москва, исное,4/ филиал ППП Патент., г.Ужгород, ул,Проектная На рычаге 4 установлен противовес 13,Устройство работает следующим образом,фС помощью редуктора 2 и блока 3 управления задается скорость вращения винта 7, который перемещает гай-, ку 8, Подвеска 10 с грузом 9 перемещается вдоль паза б, не задевая его стенок, так как направляющие канав.ки 11 и ролики 12 не дают гайке 8 проворачиваться. При переходе груза 9 через шарнирную опору 5 знак усилия меняется на противоположный,Применение рычажно-рейторного устройства для создания переменной нагрузки на испытуемый образец позволит повысить точность испытания вследствие повышения точности приложения нагрузки,Рычажно-рейтерное устройство длясоздания геременной нагрузки на испытуемый образец, содержащее рычагс шарнирной опорой, груз и размещенные на рычаге винт с гайкой дляперемещения связанного с ней груза,о т л и ч а ю щ е е с ятем, что, сцелью повышения точности приложениянагрузки, рычаг выполнен полым сосквозным продольным пазом, винт сгайкой размещены внутри рычага, а. груз связан с гайкой подвеской, проходящей через упомянутый паз,Источники информации15 принятые во внимание при экспертизе1. Авторское свидетельство СССРР 6 3760, кл. 6 01 И 3/02, 1944.2. Авторское свидетельство СССРР 289346, кл. С 01 И 3/18, 1969
СмотретьЗаявка
2635594, 21.06.1978
УРАЛЬСКИЙ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ИНСТИТУТ ИНЖЕНЕРОВ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
ГОРДИНОВ НИКОЛАЙ ПЕТРОВИЧ
МПК / Метки
МПК: G01N 3/34
Метки: испытуемый, нагрузки, образец, переменной, рычажно-рейтерное, создания
Опубликовано: 15.10.1980
