Быстроразъемное соединение трубчатых элементов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 771403
Автор: Мойжес
Текст

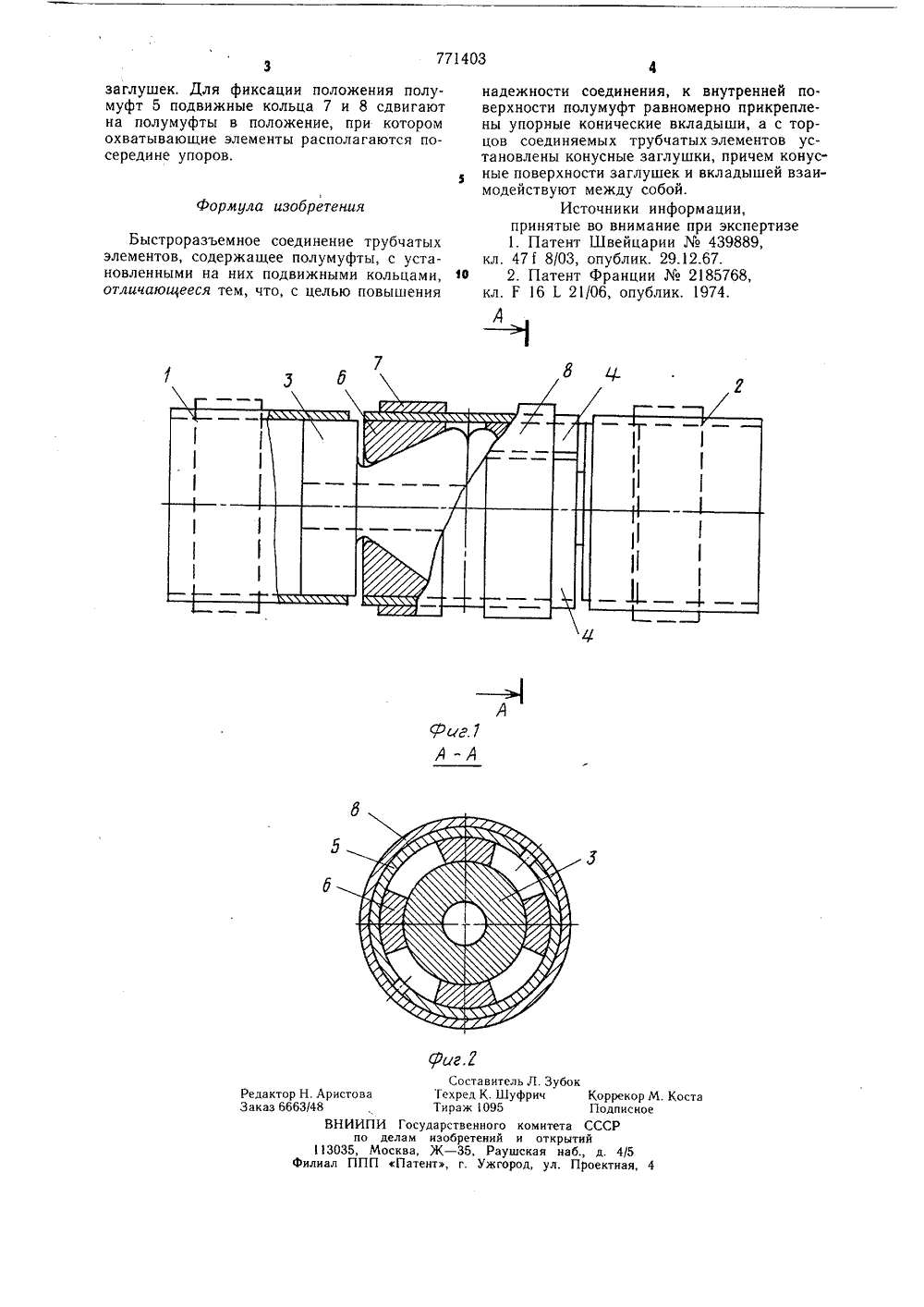

ОП ИСАНИ Е и)771403ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеслублик(51) М,Кл 3 Г 16 1. 21/06 Гооударстееииыа комитет Опубликовано 15.10.80. Бюллетень38Дата опубликования описания 20.10.80(53) УДК 621.643 (088.8) ао делам изобретений и открытий(72) Автор изобретения Б Я Мойжес Всесоюзный научно-исследовательский и проектный институт Промстальконструкция Главстальконструкции Минмотажспецстроя СССР(54) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ТРУБЧАТЫХ Эл ЕМЕНТОВ1Изобретение относится к области машиностроения, в частности к быстроразъемным соединениям трубчатых элементов, и может быть использовано в узлах соединения металлических конструкций.Известно быстроразъемное соединение трубопроводов, включающее несущее кольцо, надеваемое на стык соединяемых трубопроводов и уплотненное упругими прокладками 1.Указанное соединение не достаточно надежно из-за возможности деформации про кладок при воздействии изгибающих моментов.Известно также быстроразъемное соединение трубчатых элементов, содержащее полумуфты с установленными на них подвижными кольцами 12.15Такое соединение также не достаточно надежно из-за неплотного прилегания сопрягаемых поверхностей, которое связано с отклонениями в их кривизне.Целью изобретения является повышение надежности соединения трубчатых элемен; тов.Это достигается тем, что к внутренней поверхности полумуфт равномерно прикреплены упорные конические вкладыши, а с торцов соединяемых трубчатых элементов установлены конусные заглушки, причем конусные поверхности заглушек и вкладышей взаимодействуют между собой.На фиг. 1 и 2 изображено предлагаемое соединение.Быстроразъемное соединение трубчатых элементов включает в себя два гладких трубчатых элемента 1 и 2, заглушки 3 и 4, жестко укрепленные в торце трубчатых элементов, упираясь друг в друга своими концами, полумуфты 5 с прикрепленными к ним вкладышами 6 и подвижные кольца 7 и 8.Сборку стыка осуществляют следующим образом.На концы каждого трубчатого элемента надевают подвижные кольца 7 и 8. Затем оба трубчатых элемента подводят друг к другу до взаимного упора конусообразных концов заглушек 3 и 4, жестко укрепленных в торцах трубчатых элементов. Две полу- муфты 5 с жестко прикрепленными к ним упорными вкладышами накладываются на конусообразные концы заглушек так, чтобы наклонные поверхности упоров контактировали с коническими поверхностями концовзаглушек. Для фиксации положения полу- муфт 5 подвижные кольца 7 и 8 сдвигают на полумуфты в положение, при котором охватывающие элементы располагаются посередине упоров. формула изобретения Быстроразъемное соединение трубчатых элементов, содержащее полумуфты, с установленными на них подвижными кольцами, отличающееся тем, что, с целью повышения 7714034надежности соединения, к внутренней поверхности полумуфт равномерно прикреплены упорные конические вкладыши, а с торцов соединяемых трубчатых элементов установлены конусные заглушки, причем конус"5ные поверхности заглушек и вкладышей взаимодействуют между собой.Источники информации,принятые во внимание при экспертизе1, Патент Швейцарии439889,кл. 471 8/03, опублик. 29.12.67.10 2. Патент Франции2185768,кл. Г 16 1 21/06, опублик. 1974.Составитель Л. Зубок Редактор Н. Аристова Техред К. Шуфрич Коррекор М. Коста Заказ 6663/48 Тираж 095 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
2715316, 22.01.1979
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ "ПРОМСТАЛЬКОНСТРУКЦИЯ" ГЛАВСТАЛЬКОНСТРУКЦИИ МИНМОНТАЖСПЕЦСТРОЯ СССР
МОЙЖЕС БОРИС ЯКОВЛЕВИЧ
МПК / Метки
МПК: F16L 21/06
Метки: быстроразъемное, соединение, трубчатых, элементов
Опубликовано: 15.10.1980
Код ссылки
<a href="https://patents.su/2-771403-bystrorazemnoe-soedinenie-trubchatykh-ehlementov.html" target="_blank" rel="follow" title="База патентов СССР">Быстроразъемное соединение трубчатых элементов</a>
