Пучковый плот
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 77083
Автор: Велле
Текст

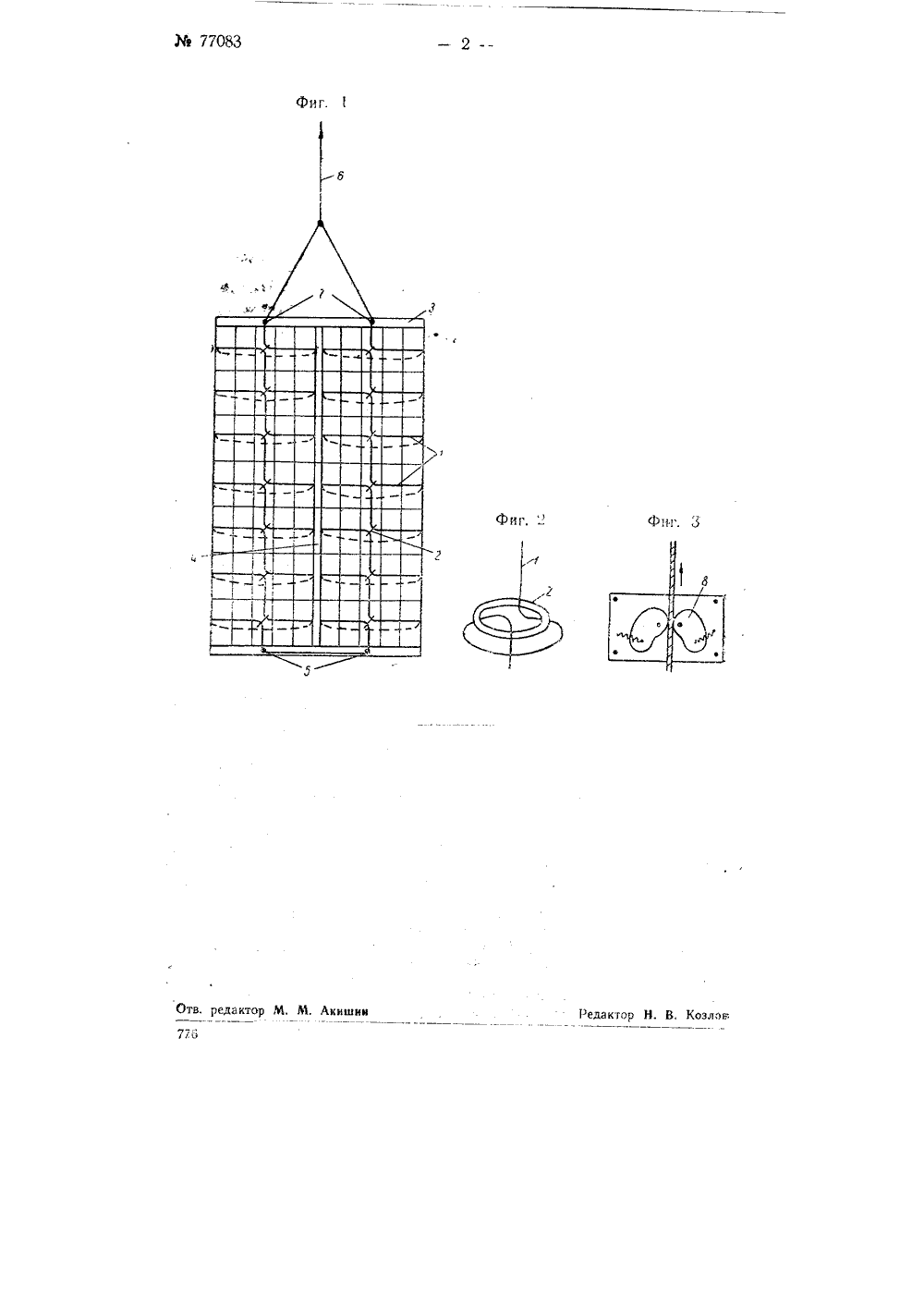

.Заявлено 12 февраля 1948 года в Комитет по наобретснням и открытиям при Совете Министров СССР за Лв 97 б 999 Опубликовано 30 сентября 1949 года 7 г Предлагаемый, согласно изобретению, пучковый плот формируется из двух рядом стоящих линеек, составленных из увязанных пучков.Увязка плота производится одним непрерывным шлагующим канатом 1 (фиг. 1), образующим две ветви, каждая из которых увязывает одну линейку, причем для связи поперечных и продольных ветвей каната в месте их пересечения применяется кольцо 2 (схема увязки показана на фиг. 2).Впереди и сзади плота укладывается пакетный бои 3; длина его равна ширине плота, составленной из ряда бревен, количество которых зависит от размеров плота и условий буксировки. Оба бона 3 вплотную прилегают к торцам, плота, что достигается за счет стягивания между собой бонов 3 канатом 4, проходящим в середине плота между линейками поверх цепей, которые, в свою очередь, соединяют между собой линейки во избежание расхождения последних в разные стороны.Канат 1, увязывающий плот, переходит с одной линейки на другую по заднему пакетному бону 3, оги. бая укрепленные на этом боне упоры 5.При сходе с плота концы каната 1, сведенные в один узел, образуют буксирную тягу б, При этом в месте схода с плота (передний пакетный бон 3) канаты 1 проходят через защемляющее устройство 7, допускающее лишь одностороннее перемещение каната 1 вперед.Защемляющее устройство 7 (фиг. 3) выполнено в виде двух, охватывающих канат 1, подпружиненных кулачков 8,Предмет изобретения. Пучковый плот, сформированный из двух стоящих рядом линеек, составленных из увязанных пучков, отличающийся тем, что увязка плота произведена одним непреоывным канатом, образующим две ветви, каждая из которых увязывает одну линейку, причем при сходе с плота ветви каната образуют буксирную тягу и в месте схода с плота проходят через защемляющее устройство, допускающее одностороннее перемещение каната вперед.2. Форма выполнения защемляющего устройства по и, 1, о т л и ч аю щ а я с я тем, что оно выполнено в виде двух охватывающих канат подпружиненных кулачков.3. Плот по п. 1, отл ич а ю щи йс я тем, что для связи поперечных и продольных ветвей щлагующего каната в месте их пересечения применено кольцо 2.
СмотретьЗаявка
376999, 12.02.1948
Велле М. А
МПК / Метки
МПК: B63B 35/36
Опубликовано: 01.01.1949
Код ссылки
<a href="https://patents.su/2-77083-puchkovyjj-plot.html" target="_blank" rel="follow" title="База патентов СССР">Пучковый плот</a>
