Регулятор температуры

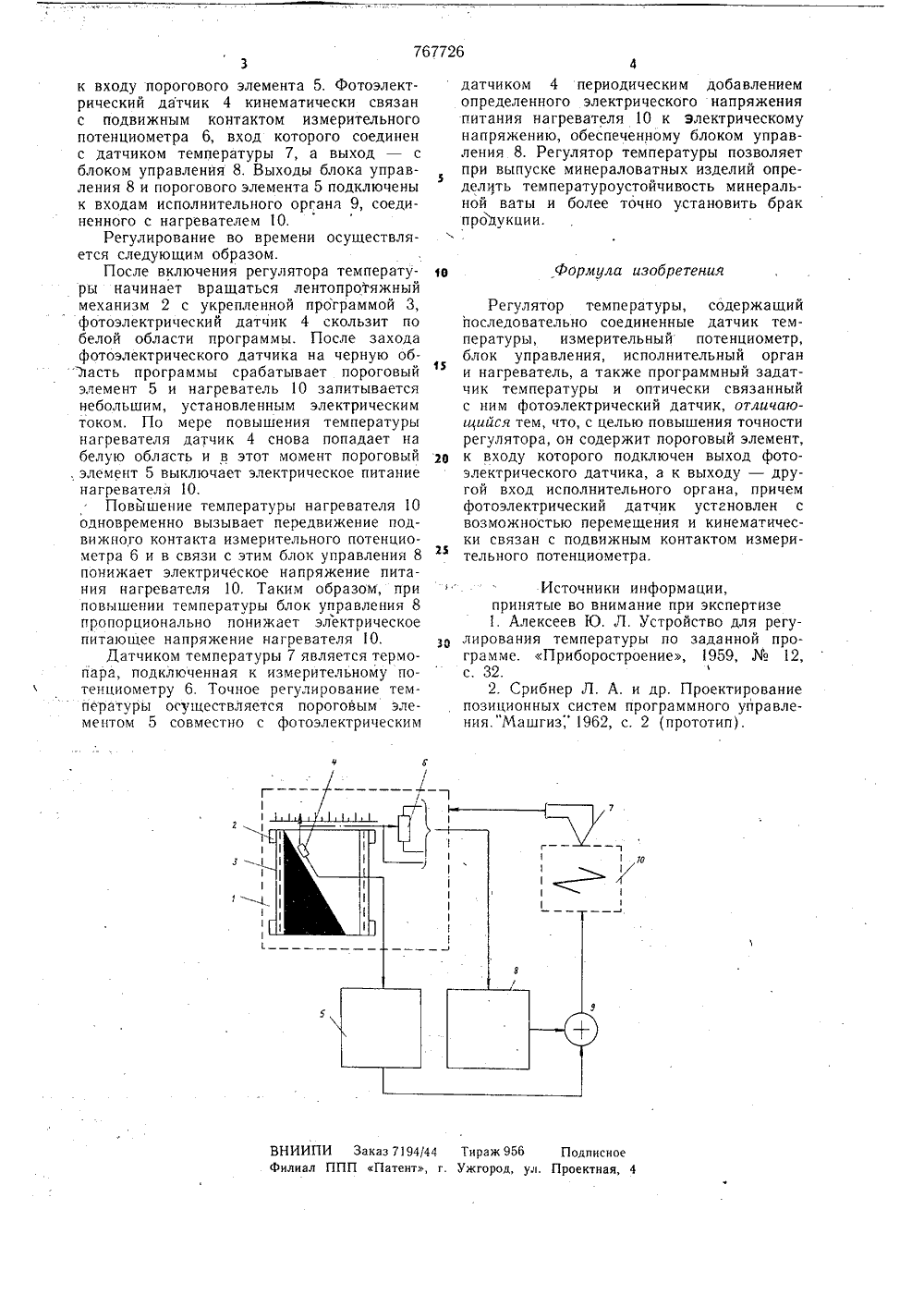

О П И С А Н И Е 11767726И ЗОБ 1 фЕТЕ Н ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспубликОпубликовано 30.09.80. Бюллетень36Дата опубликования описания 05,10.80 по делам изобретений и открытий(72) Авторы изобретения Д. А. Буре, С. С. Василяускас и С.-А. В, Маркявичюс Всесоюзный научно-исследовательский институт теплоизоляционных и акустических строительных материалов и изделий(54) РЕГУЛЯТОР ТЕМПЕРАТУРЫ .-.=- . - . - :- - : 10 20 1Изобретение относится к приборам дляизмерения и регулирования температуры,используемым в основном при изучении физических и химических свойств веществ.Известен программный регулятор тем-,пературы, содержащий измерительный ирегулирующий блоки, лентопротяжный барабан и задатчик. Измерительная частьсхемы прибора состоит из регулирующегои измерительного мостов, имеющих общееплечо, которым является датчик температуры. В качестве датчика использован стандартный электрический термометр сопротивления. Движок задатчика кинематическисвязан с роликом, перемещающимся по колиру. Копир укреплен на оси механизма,приводимого в движение от синхронногодвигателя. Конструктивно регулятор выполнен в виде щитового прибора 11.Однако известный регулятор температуры характеризуется сложностью подготовкии смены программы,Наиболее близким техническим решениемявляется регулятор температуры, содержащий последовательно соединенные датчиктемпературы, измерительный потенциометр,блок управления, исполнительный орган 2и нагреватель, а также программный задатчик температуры и оптически связанный с ним фотоэлектрический датчик 2,Известный регулятор обладает недостаточной точностью и стабильностью регулирования температуры ввиду отсутствия обратных связей.Целью изобретения является повышение точности регулятора,Для достижения поставленной цели предлагаемый регулятор содержит пороговый элемент, к входу которого подключен выход фотоэлектрического датчика, а к выходу - другой вход исполнительного органа, причем фотоэлектрический датчик установлен с возможностью перемещения и кинематически связан с подвижным контактом измерительного потенциометра.На чертеже изображена структурная схема предлагаемого регулятора.Он состоит из программного задатчика температуры 1, выполненного в виде лентопротяжного механизма 2, на барабан которого нанесена программа 3, выраженная гранью между белой и черной областями. По барабану перемещается фотоэлектрический датчик 4, выход которого подключен767726 Формула изобретения 10 ВНИИПИ Заказ 7194/44 Тираж 956 Подлисноефилиал ППП Патент, г. Ужгород, ул. Проектная,3к входу порогового элемента 5, Фотоэлектрический датчик 4 кинематически связан с подвижным контактом измерительного потенциометра 6, вход которого соединен с датчиком температуры 7, а выход - с блоком управления 8. Выходы блока управления 8 и порогового элемента 5 подключены к входам исполнительного органа 9, соединенного с нагревателем 10.Регулирование во времени осуществляется следующим образом.После включения регулятора температуры начинает Вращаться лентопротяжный механизм 2 с укрепленной программой 3, фотоэлектрический датчик 4 скользит по белой области программы. После захода фотоэлектрического датчика на черную об"ласть программы срабатывает пороговый элемент 5 и нагреватель 10 запитывается небольшим, установленным электрическим током. По мере повышения температуры нагревателя датчик 4 снова попадает на белую область и в этот момент пороговый . элемент 5 выключает электрическое питание нагревателя 10.Повышение температуры нагревателя 10 одновременно вызывает передвижение подвижного контакта измерительного потенциометра 6 и в связи с этим блок управления 8 понижает электрическое напряжение питания нагревателя 10. Таким образом, при повышении температуры блок управления 8 пропорционально понижает электрическое питающее напряжение нагревателя 10,Датчиком температуры 7 является термопара, подключенная к измерительному потенциометру 6. Точное регулирование температуры осуществляется пороговым элементом 5 совместно с фотоэлектрическим датчиком 4 периодическим добавлением определенного электрического напряжения питания нагревателя 10 к электрическому напряжению, обеспеченному блоком управления 8. Регулятор температуры позволяет при выпуске минераловатных изделий определить температуроустоичивость минеральной ваты и более точно установить брак продукции Регулятор температуры, содержащийпоследовательно соединенные датчик температуры, измерительный поте нциометр, блок управления, исполнительный орган и нагреватель, а также программный задатчи к температуры и оптически связанный с ним фотоэлектрический датчик, отлачаюшийся тем, что, с целью повышения точности регулятора, он содержит пороговый элемент, 26 к входу которого подключен выход фотоэлектрического датчика, а к выходу - другой вход исполнительного органа, причем фотоэлектрический датчик установлен с возможностью перемещения и кинематически связан с подвижным контактом измерительного потенциометра. Источники информации,принятые во внимание при экспертизе 1. Алексеев Ю, Л. Устройство для регулирования температуры по заданной программе. Приборостроение, 1959,12, с. 32.2. Срибнер Л. А. и др. Проектирование позиционных систем программного управления,"Машгиз" ,1962, с. 2 (прототип).
